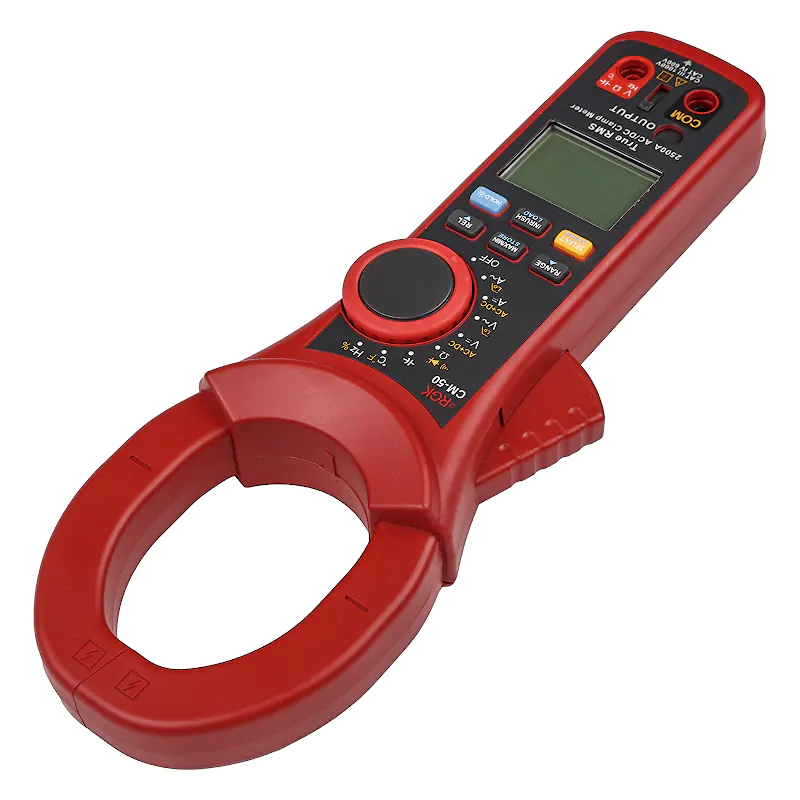

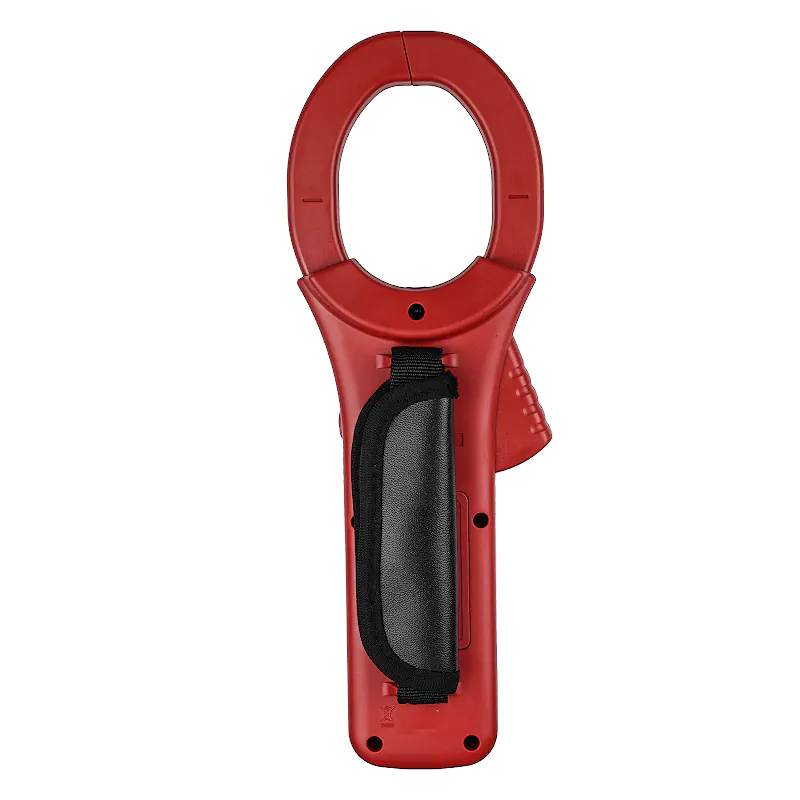

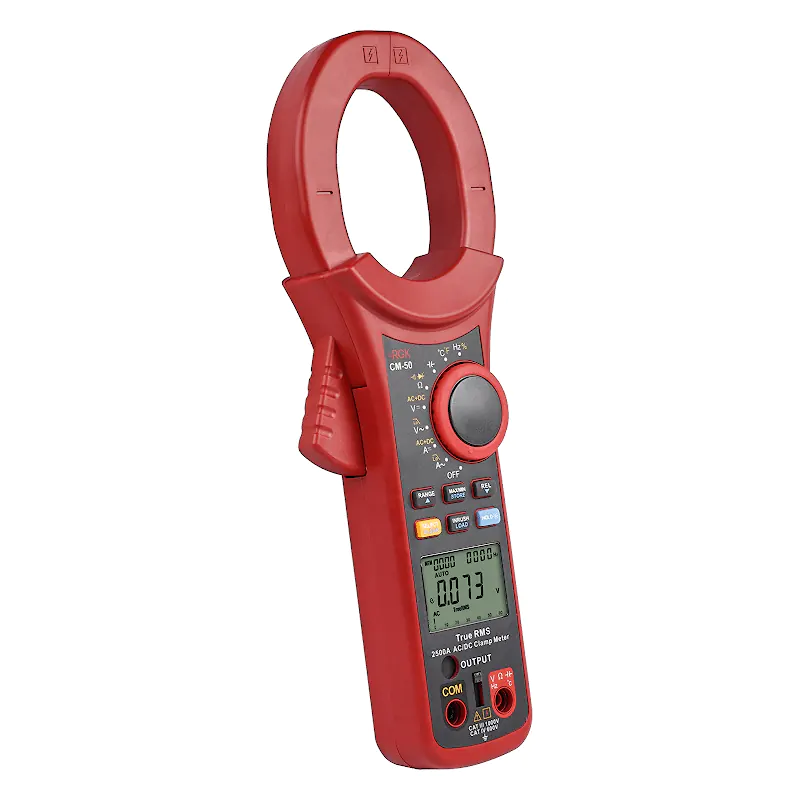

RGK CM-50 токоизмерительные клещи , 755375
Поделиться
- Артикул 755375
- Раскрытие клещей, мм63
- Максимальный диаметр, мм60
- Класс защитыCAT III 1000 В, CAT IV 600 В
- Питание1 батарея 6LF22
- Напряжение постоянного тока, В9
- Отображение полярностиавтоматическое
- Индикация перегрузки«OL» или «-OL»
- Разрядность дисплея6000
- Скорость выборки3 измерения в секунду
- Гарантия1 год
Бесплатно доставим в пункт выдачи CDEK при покупке от 5000 ₽
Поделиться
Токоизмерительные клещи RGK CM-50 с максимальным раскрытием 63 мм предназначены для измерения до 2500 А постоянного и переменного тока. Прибор широко используется для диагностики электрооборудования благодаря возможности прозвонки цепей, проверки диодов, а также замера напряжения, сопротивления, частоты, коэффициента заполнения и электрической емкости. С помощью термопар инструмент способен измерять температуру от -40 до +1000°С. Устройство работает от батареи напряжением 9 В.
Ключевые особенности:
- ЖК-дисплей с индикацией и подсветкой.
- Память для сохранения до 1000 значений.
- Бесконтактное определение напряжения переменного тока.
- Измерение с фильтром низких частот и в режиме низкого импеданса.
- Вычисление истинного среднеквадратичного значения, True RMS.
- Сравнение с контрольным значением.
- Аналоговый выход для подключения к осциллографу.
- Регистрация пусковых токов и кратковременных всплесков.
- Автоматическое отключение.
RGK CM-50 в работе
Токовые клещи автоматически определяют рабочий диапазон измерений. С помощью функциональных кнопок и поворотного переключателя можно легко выбрать нужный режим. Полученные данные удобно документировать благодаря возможности сохранения значений в памяти. Инструмент позволяет выполнять безопасные измерения без контакта с проводником и без нарушения целостности цепи. Благодаря низкочастотному фильтру можно проводить диагностику инверторов. Функция вычисления истинного среднеквадратичного значения обеспечивает высокую точность и надежность измерения переменного тока или напряжения.
Удобство использования
Токовые клещи RGK CM-50 поставляются в пластиковом кейсе вместе с комплектом тестовых проводов, термопарой типа «К» и батареей питания. Дисплей оснащен яркой подсветкой для улучшения обзора в слабоосвещенных местах. Индикатор низкого заряда батареи подсказывает, когда необходимо заменить элементы питания для поддержания прибора в рабочем состоянии. В целях экономии энергии прибор автоматически выключается через 15 минут бездействия.
Сертификаты
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 600 | 0,1 | ±(0,015·I+5 е.м.р.) |
| 2500 | 1 | ±(0,025·I+5 е.м.р.) |
| Примечание – I – измеренное значение переменного тока, А | ||
| Параметры измерения силы переменного тока | ||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 600 | 0,1 | ±(0,015·I+5 е.м.р.) |
| 2500 | 1 | ±(0,025·I+5 е.м.р.) |
| Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 50-60 Гц | ||
| Параметры измерения напряжения переменного тока | ||
| Пределы измерений, B | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, B |
| 6,000 | 0,001 | ±(0,01·U+3 е.м.р.) |
| 60,00 | 0,01 | |
| 600,0 | 0,1 | |
| 1000 | 1 | ±(0,012·U+3 е.м.р.) |
| Примечание – U – измеренное значение напряжение переменного тока, В Частотный диапазон: 40-400 Гц | ||
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений, B | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, B |
| 6,000 | 0,001 | ±(0,005·U+2 е.м.р.) |
| 60,00 | 0,01 | |
| 600,0 | 0,1 | |
| 1000 | 1 | ±(0,01·U+2 е.м.р.) |
| Примечание – U – измеренное значение напряжение постоянного тока, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012·R+2 е.м.р.)* |
| 6,000 кОм | 0,001 кОм | ±(0,01·R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012·R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,015·R+2 е.м.р.) |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм * - в режиме относительных измерений | ||
| Параметры измерения электрической ёмкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 60,00 нФ | 0,01 нФ | ±(0,03·С+5 е.м.р.)* |
| 600,0 нФ | 0,1 нФ | ±(0,03·С+5 е.м.р.) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | ±(0,04·С+5 е.м.р.) |
| 6,000 мФ | 0,001 мФ | ±(0,05·С+5 е.м.р.) |
| 60,00 мФ | 0,01 мФ | не нормируется |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ * - в режиме относительных измерений | ||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) , °С | Пределы допускаемой основной абсолютной погрешности измерений, °С 1) |
| от –40 до +40 | 1 | ±(0,02·T+10 е.м.р.) |
| от +40 до +400 | ±(0,01·T+10 е.м.р.) | |
| от +400 до + 1000 | ±0,025·T | |
| Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары | ||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-50 | 0,1 |
| Параметры измерения частоты | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,00 Гц | 0,001 Гц | ±(0,001·F+3 е.м.р.) |
| 600,0 Гц | 0,01 Гц | |
| 6,000 кГц | 0,0001 кГц | |
| 60,00 кГц | 0,001 кГц | |
| 600,0 кГц | 0,01 кГц | |
| 6,000 МГц | 0,0001 МГц | |
| 40,00 МГц | 0,001 МГц | |
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Общие характеристики | |
|---|---|
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическое |
| Индикация перегрузки | "OL" или "-OL" |
| Скорость выборки | 3 измерения в секунду |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% |
| Раскрытие клещей | 63 мм |
| Максимальный диаметр | 60 мм |
| Класс защиты | CAT III 1000 В, CAT IV 600 В |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от 0 до +50 °С 80% при температуре от 0 до +30 °С 75% при температуре св. +30 до +40 °С 85% при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С 80 % |
| Температура хранения Влажность хранения | от -20 до +60 °C 80 % |
| Питание | 1 батарея 6LF22 |
| Параметры электрического питания: - напряжение постоянного тока | 9,0 B |
| Габаритные размеры | 298 х 107 х 47 мм |
| Масса | 0,726 кг |
