Комплект - оптический нивелир RGK N-32, рейка AMO S5 и штатив S6-N, 752442

(0)

Код: 95911

Печать

Артикул 752442
Гарантия 25 лет
Госреестр № 80339-20

Диаметр объектива, мм32
Увеличение, х32
Разрешение измерений, "4
Точность [СКО на 1 км двойного хода], мм1
Изображениепрямое
Длина зрительной трубы, мм215
Диапазон работы компенсатора, '15
Вес устройства, кг1,7

Описание

Оптический нивелир RGK N-32, рейка AMO S5 и штатив S6-N предназначены для строительных, геодезических и инженерных изысканий. Использовать комплект измерительного оборудования выгодно и удобно, при этом гарантирован более точный результат работы.

Ключевые особенности

В наборе есть все необходимое для работы.
Нивелир относится к классу приборов высокой точности.
Штатив и рейка имеют телескопическую конструкцию.
Оборудование защищено от коррозии, пыли и влаги.
Использовать набор можно при температуре от -40 до +50 градусов.
Инструменты из ударопрочных материалов имеют заметную расцветку.

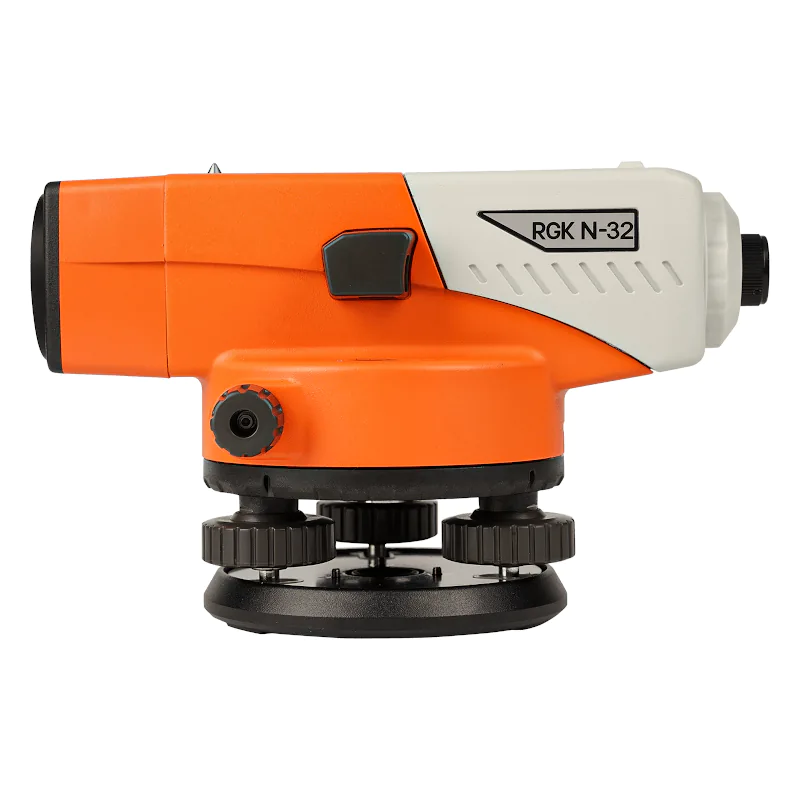

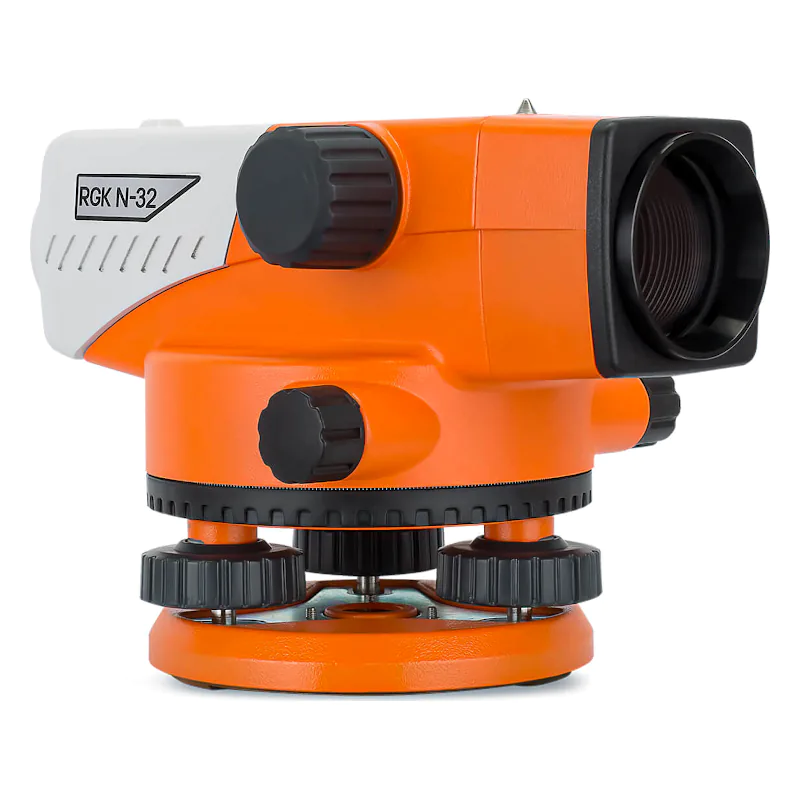

Возможности RGK N-32

Оптический нивелир применяется для выноса точек, выравнивания грунта, заливки фундамента, стяжки пола, разуклонки кровли, отслеживания деформаций и других работ на стройплощадке. Погрешность измерений прибора высокого класса точности составляет 1,5 мм на 1 км двойного хода. Качественная оптика обеспечивает 32-кратное увеличение. Прямое изображение удобно для восприятия, снижает нагрузку на зрение.

Нивелир оснащен маятниковым компенсатором с магнитным демпфером, который при разгоризонтировке до 15' автоматически выравнивает сетку нитей, корректирует небольшие огрехи установки штатива и позволяет получить достоверные результаты измерений около работающей строительной техники, автомагистрали, железной дороги и прочих источников вибрации. За счет просветляющего покрытия линзы изображение остается четким и ярким даже в сумерках и при пасмурной погоде. Нивелир RGK N-32 можно сфокусировать на рейке, установленной на расстоянии всего 20 см. Это упрощает работу в небольших помещениях, коридорах и тоннелях.

Конструкции нивелира

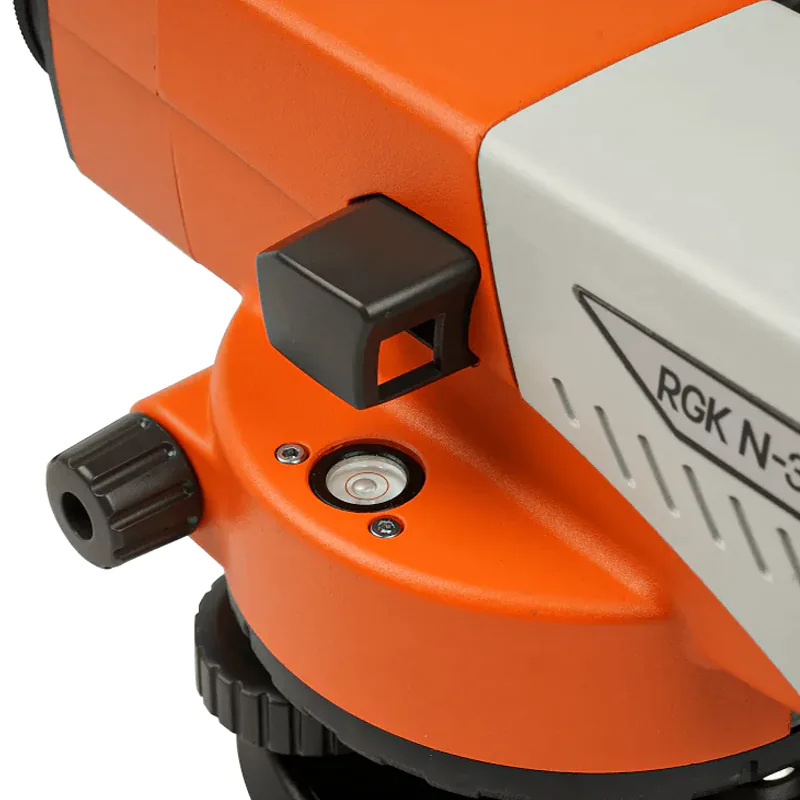

Работать с прибором легко и удобно. Винты наводки и фокусировки с нескользящей резиновой поверхностью имеют плавный ход. Зеркальце для наблюдения за круглым уровнем упрощает процесс выравнивания нивелира.

Оптика сохраняет прозрачность даже на сильном морозе. Металлический корпус устойчив к ударам и герметичен по классу IPX6, поэтому вы можете работать в запыленном или влажном помещении не опасаясь повредить оборудование.

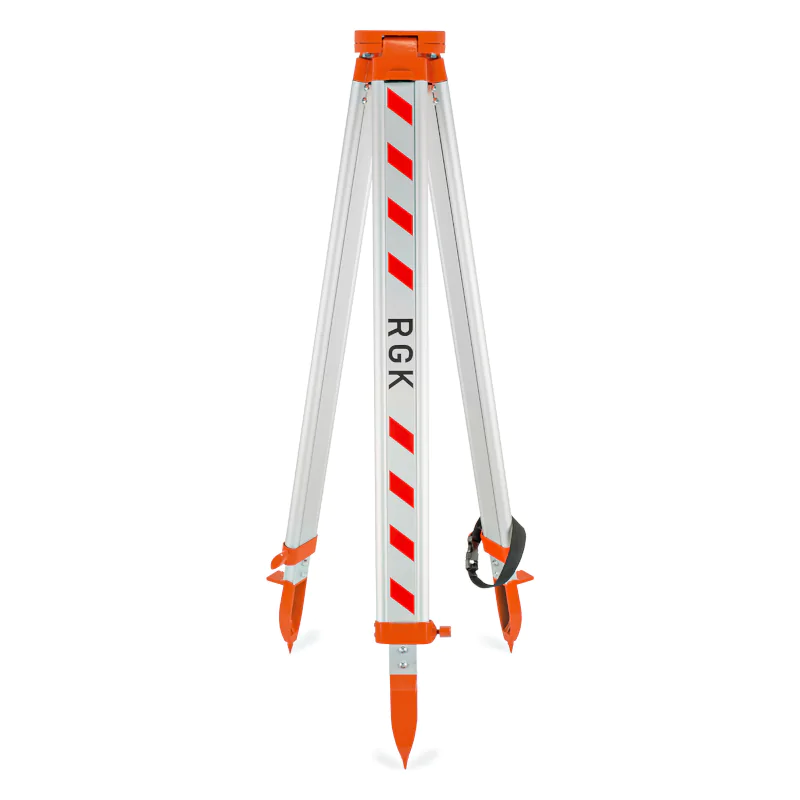

Установка нивелира на штатив

Для стабильной установки оптического нивелира на удобной для вашей работы высоте в комплекте предусмотрен штатив RGK S6-N. Алюминиевая тренога снабжена резьбой 5/8''. Телескопические стойки можно раздвинуть до 170 см и прочно зафиксировать винтами на нужном уровне. Для надежной установки штатива в землю на ножках предусмотрены заостренные наконечники и площадки-упоры.

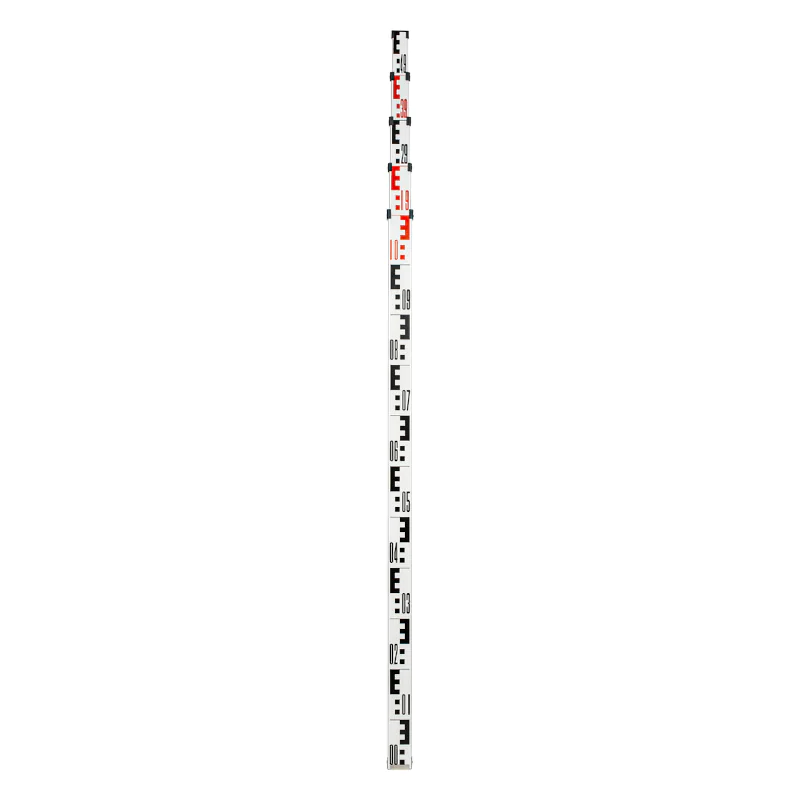

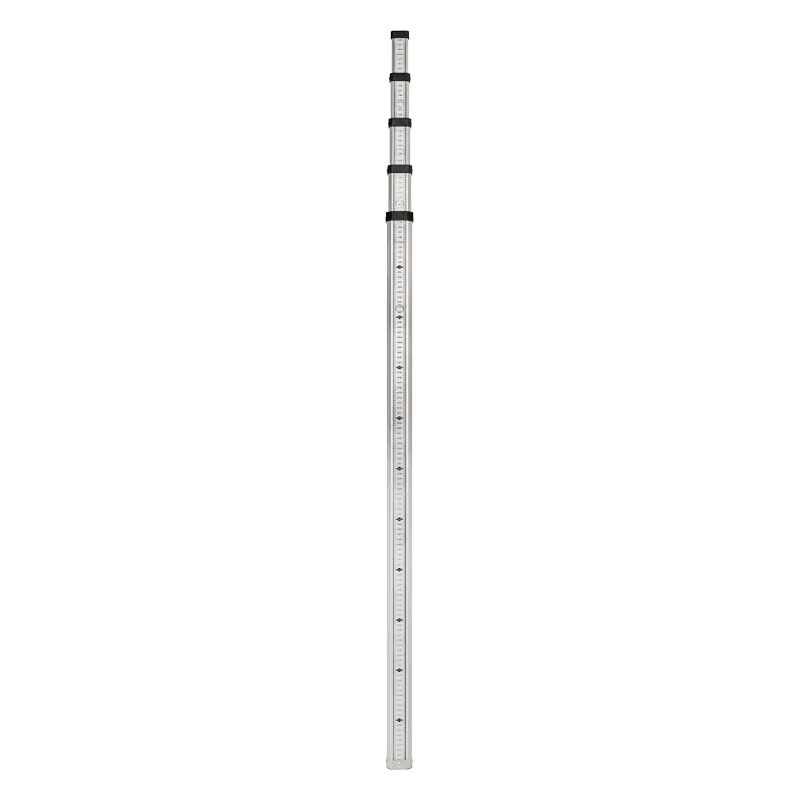

Работа с рейкой

Для определения разности высот необходимо сфокусировать нивелир на геодезической рейке. В этом комплекте предусмотрен измерительный инструмент, состоящий из пяти последовательно выдвигаемых секций. Их общая высота составляет 5 м. Миллиметровая шкала и Е-градуировка хорошо считываются на большом расстоянии. Погрешность измерений не превышает 1 мм. Для выравнивания рейки АМO S5 по вертикали предусмотрен пузырьковый уровень. Конструкция из алюминия устойчива к коррозии, шкалы не стираются и не выгорают. Чтобы вам было удобно переносить результаты измерений в проект и работать с одинаковыми высотами, на рейке предусмотрена металлизированная кнопка для фиксации секции на нужном уровне.

Преимущества комплекта

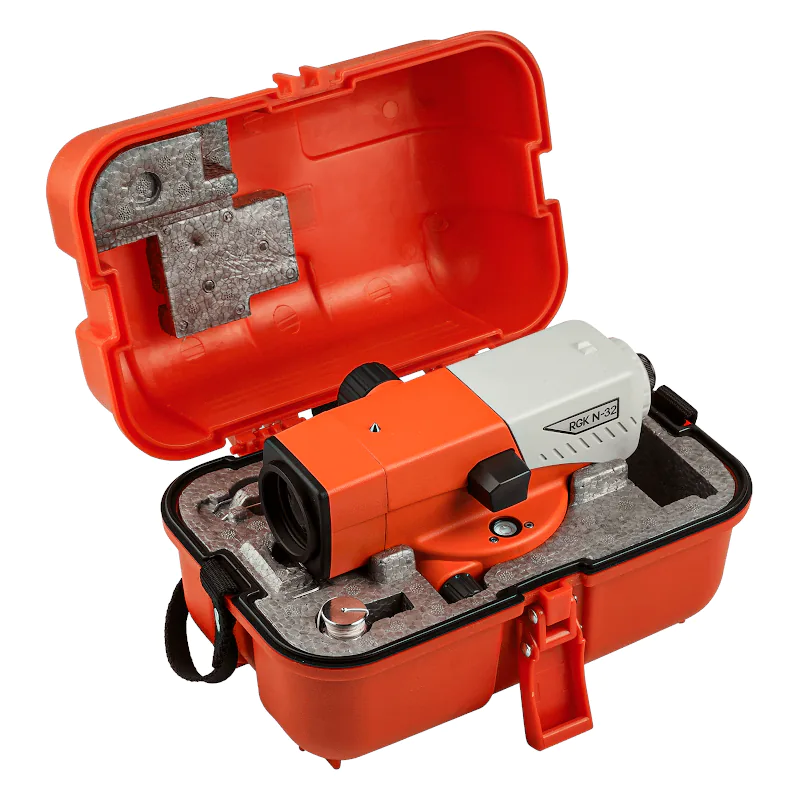

Комплект геодезического оборудования имеет контрастную оранжево-белую расцветку, которая заметна издалека, делает работу на объекте удобнее и безопаснее. Нивелир поставляется с набором для юстировки и нитяным отвесом. Инструмент находится в прочном кейсе с ложементом. Штатив в сложенном виде стягивается ремнем для удобства перевозки. Чехол с регулируемым наплечным ремнем облегчает транспортировку и хранение рейки.

Характеристки Смотреть все Все

Общие
Точность, мм/м ± 0.0015
Увеличение 32x
Тип компенсатора магнитный
Госреестр № 80339-20
Функции и особенности
Внесен в госреестр да
Высокоточные нет
Штатив в комплекте да
Прочее
Серия N
Габариты и вес
Габариты без упаковки, мм 215 x 130 x 135
Вес нетто, кг 1.7
Единица товара Штука
Вес упакованного товара, кг 7.7
Габариты упакованного товара, мм 1300 x 275 x 345

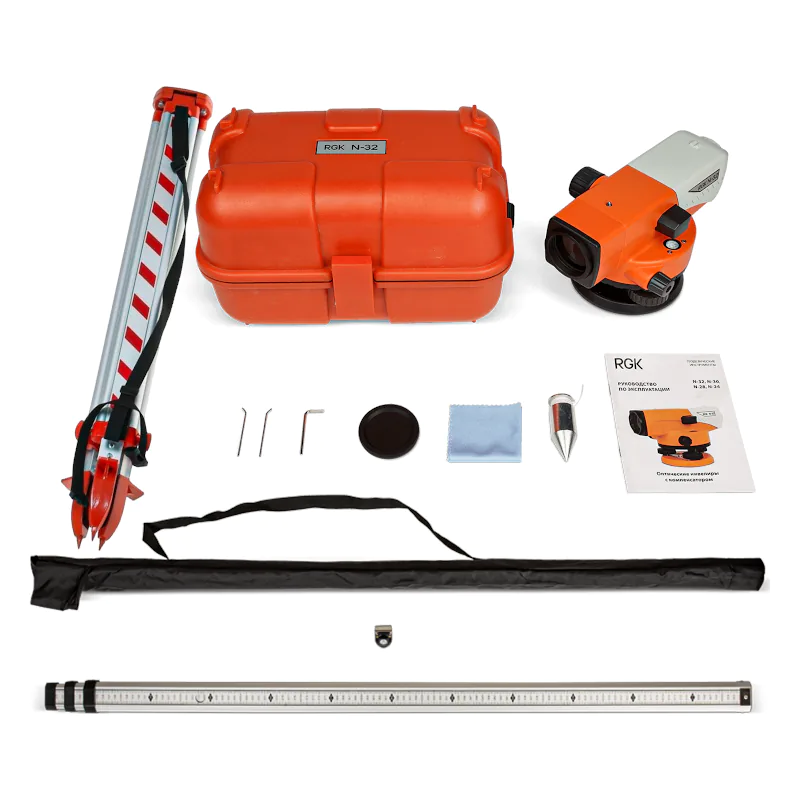

Комплектация

Оптический нивелир RGK N-32
Нитяной отвес
Юстировочный набор
Крышка объектива
Салфетка
Руководство по эксплуатации
Кейс для переноски устройства
Штатив для нивелиров RGK S6-N
Ремень для транспортировки штатива
Рейка навелирная AMO S5
Пузырьковый уровень
Сумка для переноски рейки

Сертификаты

Характеристики таб

Оптический нивелир RGK N-32
Увеличение	32x
Точность, мм	1.0
Компенсатор	маятниковый с магнитным демпфером
Диаметр объектива, мм	32
Разрешение	4"
Угол поля зрения	1°25'
Минимальное фокусное расстояние, м	0.2
Коэффициент дальномера	1:100
Постоянная поправка дальномера	0
Длина зрительной трубы, мм	215
Изображение	прямое
Просветленная оптика	да
Диапазон работы компенсатора	±15'
Точность компенсатора	нет данных
Крепление на штатив	да
Прочее	диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги	IPX6
Диапазон рабочей температуры	от -40° до +50°С
Температура хранения	от -40° до +50°С
Размеры, мм	215 x 130 x 135
Вес, кг	1.7
Штатив RGK S6-N
Применение	для оптических нивелиров
Материал	алюминий
Зажимы	винты
Площадка	плоская
Резьбовое соединение	5/8”
Высота (в разобранном состоянии), м	до 1,7
Высота (в собранном состоянии), м	0,96
Масса, кг	3
Рейка AMO S5
Тип	телескопическая
Материал	алюминий
Высота, м	5
Кнопка фиксации секций	металлизированная
Пузырьковый уровень	да
Е-градуировка	да
Миллиметровая шкала	да
Масса, кг	1.2
