Комплект - оптический нивелир RGK N-32, рейка AMO S3 и штатив S6-N, 778244

RGK
(0)
Код: 95136
Печать
  • Артикул 778244
  • Гарантия 25 лет
  • Госреестр № 80339-20
  • Диаметр объектива, мм32
  • Увеличение, х32
  • Разрешение измерений, "4
  • Точность [СКО на 1 км двойного хода], мм1
  • Изображениепрямое
  • Длина зрительной трубы, мм215
  • Диапазон работы компенсатора, '15
  • Вес устройства, кг1,7
Товар участвует в акциях

Вместе выгоднее

Описание таб

Оптический нивелир RGK N-32, рейка AMO S3 и штатив S6-N предназначены для строительных, геодезических и инженерных изысканий. Использовать комплект измерительного оборудования выгодно и удобно, при этом гарантирован более точный результат работы.

Ключевые особенности

  • Раздвижная конструкция штатива и рейки.
  • Минимальная погрешность измерений.
  • Высокая степень пылевлагозащиты.
  • Рабочая температура от -40 до +50 градусов.
  • Ударопрочные материалы.
  • Заметная бело-оранжевая расцветка.

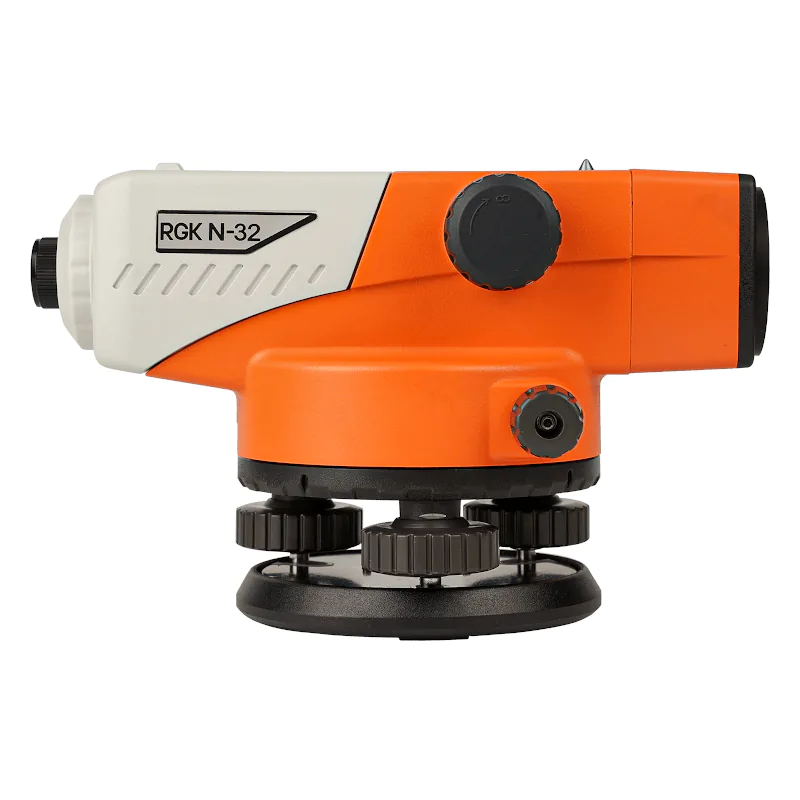

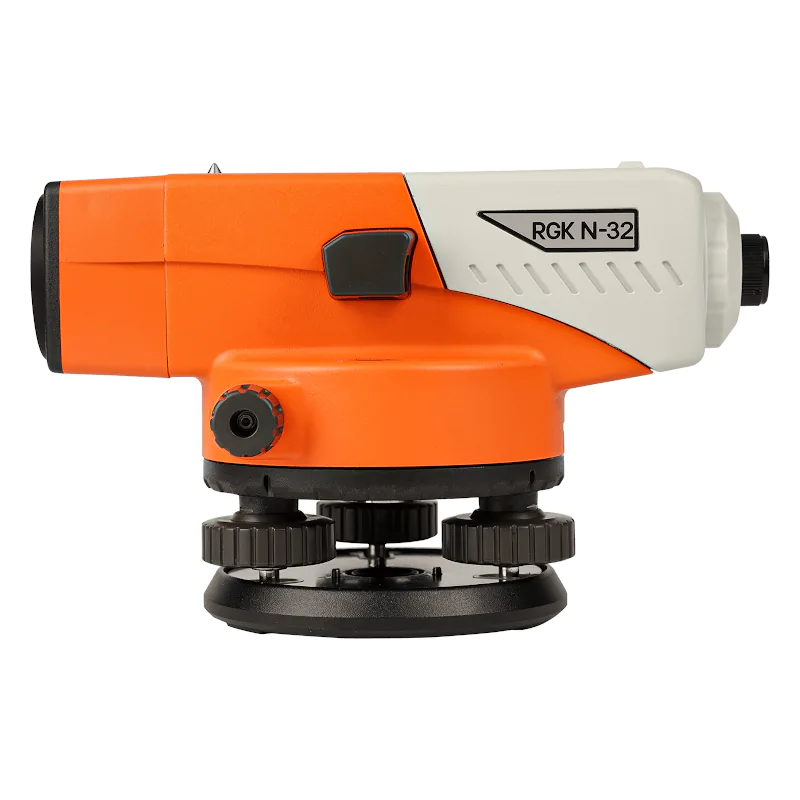

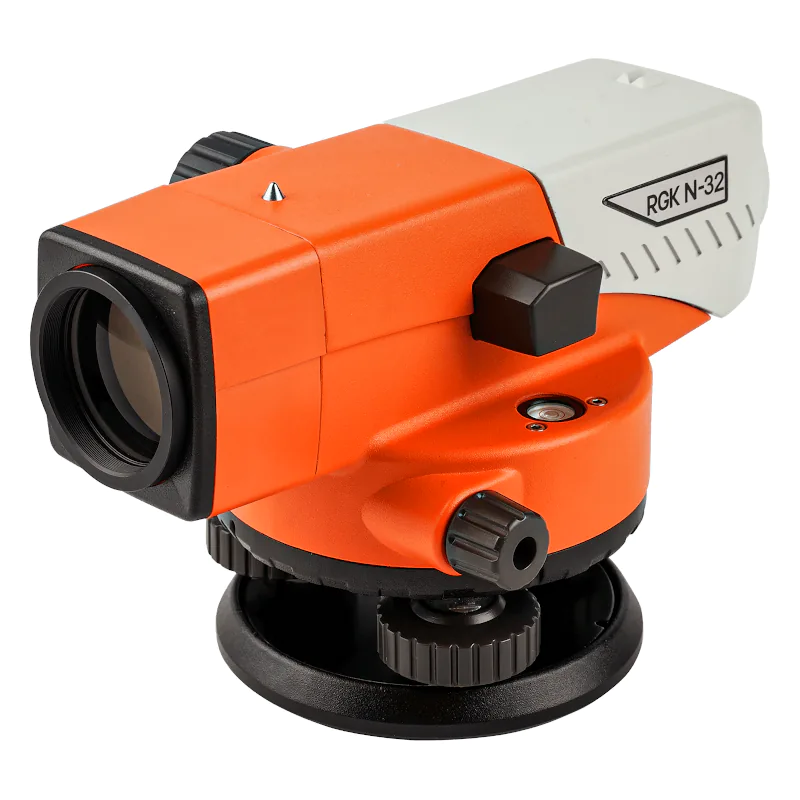

Возможности RGK N-32

Оптический нивелир необходим для выноса точек, выравнивания грунта, заливки фундамента, стяжки пола, разуклонки кровли, отслеживания деформаций и других работ на стройплощадке. Прибор относится к классу точных. Погрешность измерений составляет 1,5 мм на 1 км двойного хода. Качественная оптика обеспечивает 32-кратное приближение. Прямое изображение удобно для восприятия, снижает нагрузку на зрение.

Нивелир оснащен маятниковым компенсатором с магнитным демпфером, который при разгоризонтировке до 15' автоматически выравнивает сетку нитей, корректирует небольшие огрехи установки штатива и позволяет получить достоверные результаты измерений даже около работающей строительной техники, автомагистрали, железной дороги и прочих источников вибрации. За счет просветляющего покрытия линзы изображение остается четким и ярким, независимо от внешнего освещения. Нивелир RGK N-32 можно сфокусировать на рейке, установленной на расстоянии всего 20 см. Это упрощает работу в небольших помещениях, узких коридорах и тоннелях.

Достоинства конструкции нивелира

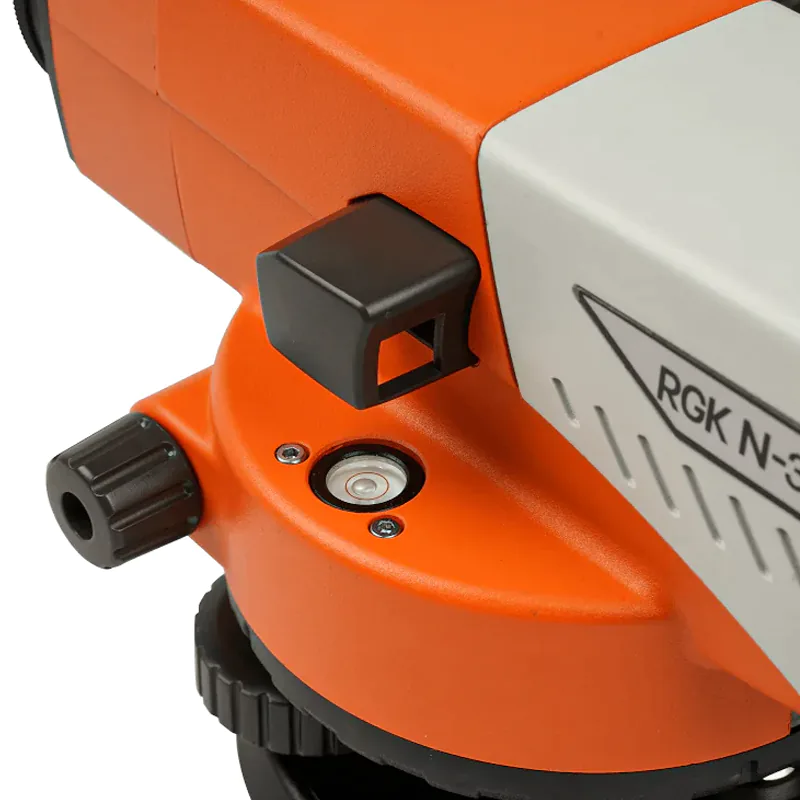

Работать с прибором легко и удобно. Винты наводки и фокусировки с приятной на ощупь резиновой поверхностью имеют плавный ход. Зеркальце для наблюдения за круглым уровнем упрощает процесс выравнивания нивелира.

Оптика сохраняет прозрачность даже при сильном морозе. Металлический корпус устойчив к ударам и герметичен по классу IPX6, поэтому вы можете работать в запыленном или влажном помещении не опасаясь повредить оборудование.

Преимущества штатива RGK S6-N

Алюминиевый штатив с плоской площадкой и резьбой 5/8'' предназначен для стабильного крепления нивелира и другого геодезического оборудования. Для фиксации телескопических стоек на необходимой высоте до 170 см предусмотрены винтовые механизмы. Ножки с заостренными наконечниками и упорами можно для надежности углубить в землю при работе в полевых условиях или на стройплощадке.

Использование рейки

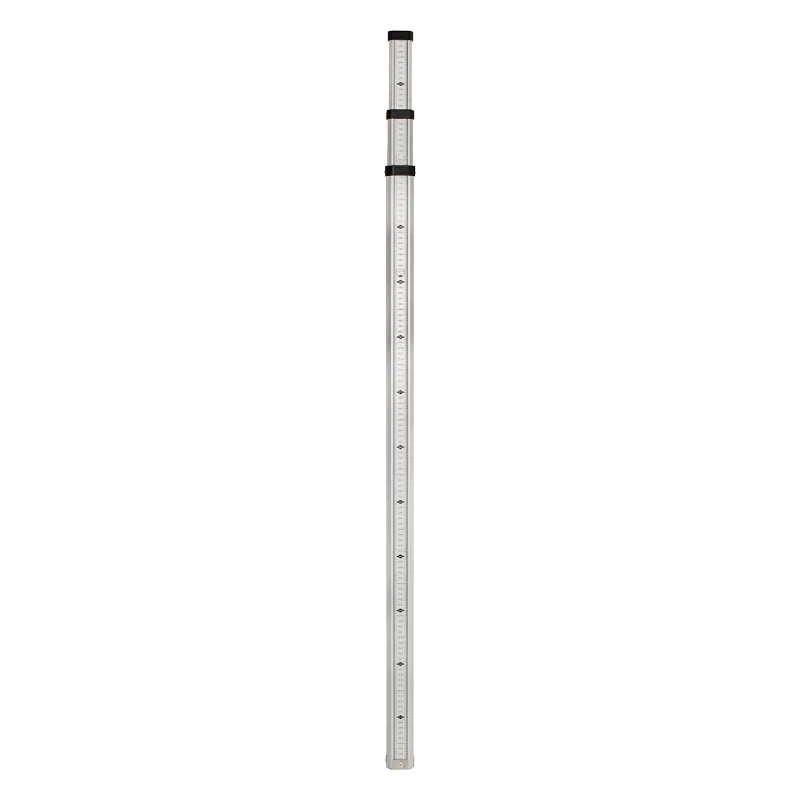

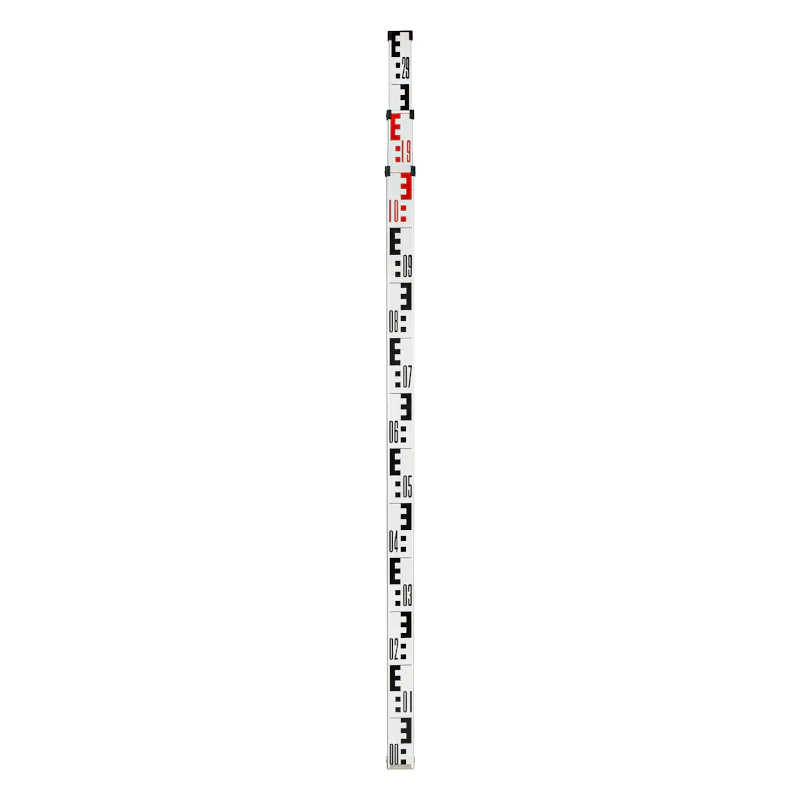

Телескопическая рейка состоит из трех секций, которые последовательно выдвигаются до длины 3 м. Измерительный прибор имеет сантиметровую Е-шкалу и миллиметровую градуировку. Погрешность измерений не превышает 1 мм. Пузырьковый уровень помогает выровнять рейку AMO S3 по вертикали.

Алюминий устойчив к коррозии, разметка не стирается и не выгорает. Для удобства переноса результатов измерения и работы с одинаковыми высотами предусмотрена металлизированная кнопка фиксации секций.

Удобство работы и транспортировки

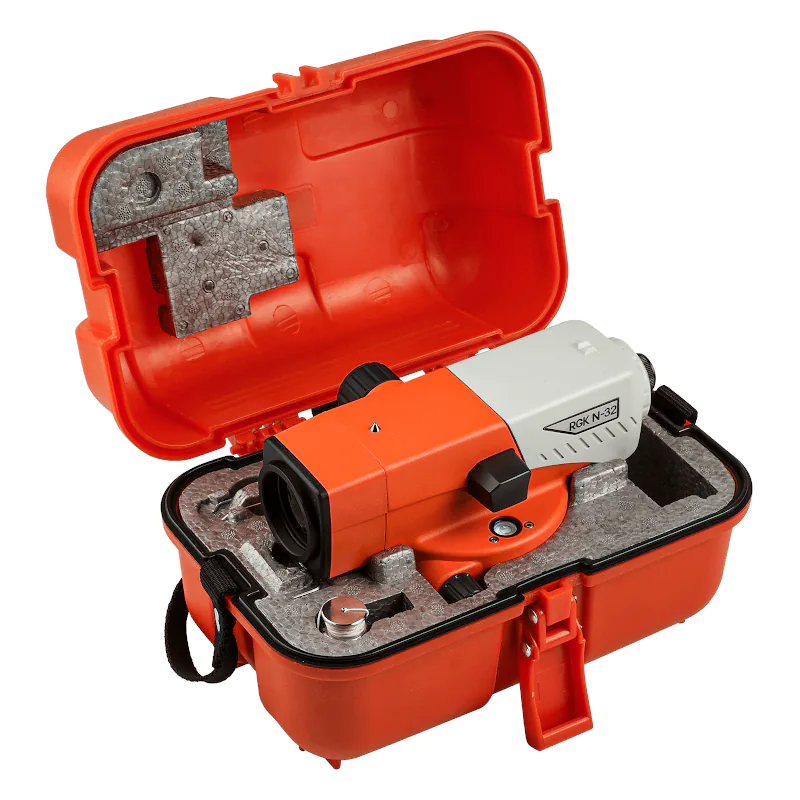

Геодезическое оборудование с контрастной бело-оранжевой расцветкой заметно издалека. Это способствует вашей безопасности во время работы на объекте. Нивелир поставляется в кейсе в комплекте с нитяным отвесом и принадлежностями для юстировки. Ложемент надежно фиксирует оборудование. Для удобства транспортировки в салоне автомобиля или общественном транспорте треногу можно компактно сложить и стянуть, а рейку убрать в чехол с регулируемым наплечным ремнем.

  • Общие
  • Точность, мм/м ± 0.0015
  • Увеличение 32x
  • Тип компенсатора магнитный
  • Госреестр № 80339-20
  • Функции и особенности
  • Внесен в госреестр да
  • Высокоточные нет
  • Штатив в комплекте да
  • Прочее
  • Серия N
  • Габариты и вес
  • Габариты без упаковки, мм 215 x 130 x 135
  • Вес нетто, кг 1.7
  • Единица товара Штука
  • Вес упакованного товара, кг 7.4
  • Габариты упакованного товара, мм 1200 x 275 x 345

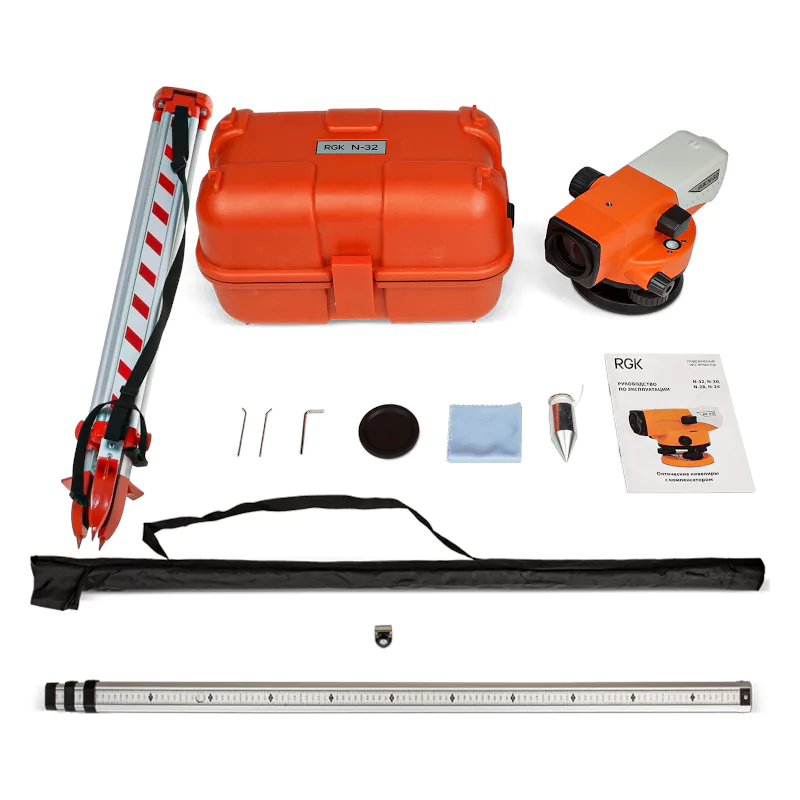

Комплектация

  • Оптический нивелир RGK N-32
  • Нитяной отвес
  • Юстировочный набор
  • Крышка объектива
  • Салфетка
  • Руководство по эксплуатации
  • Кейс для переноски устройства
  • Штатив для нивелиров RGK S6-N
  • Ремень для транспортировки штатива
  • Рейка навелирная AMO S3
  • Пузырьковый уровень
  • Сумка для переноски рейки

Сертификаты

Характеристики таб
Оптический нивелир RGK N-32
Увеличение 32x
Точность, мм 1.0
Компенсатор маятниковый с магнитным демпфером
Диаметр объектива, мм 32
Разрешение 4"
Угол поля зрения 1°25'
Минимальное фокусное расстояние, м 0.2
Коэффициент дальномера 1:100
Постоянная поправка дальномера 0
Длина зрительной трубы, мм 215
Изображение прямое
Просветленная оптика да
Диапазон работы компенсатора ±15'
Точность компенсатора нет данных
Крепление на штатив да
Прочее диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги IPX6
Диапазон рабочей температуры от -40° до +50°С
Температура хранения от -40° до +50°С
Размеры, мм 215 x 130 x 135
Вес, кг 1.7
Штатив RGK S6-N
Применение для оптических нивелиров
Материал алюминий
Зажимы винты
Площадка плоская
Резьбовое соединение 5/8”
Высота (в разобранном состоянии), м до 1,7
Высота (в собранном состоянии), м 0,96
Масса, кг 3
Рейка AMO S3
Тип телескопическая
Материал алюминий
Высота, м 3
Кнопка фиксации секций металлизированная
Пузырьковый уровень да
Е-градуировка да
Миллиметровая шкала да
Масса, кг 1.0
