Комплект - оптический нивелир RGK N-32, рейка RGK TS-7 и штатив S6-N, 752541
- Артикул 752541
- Гарантия 25 лет
- Госреестр № 80339-20
- Диаметр объектива, мм32
- Увеличение, х32
- Разрешение измерений, "4
- Точность [СКО на 1 км двойного хода], мм1
- Изображениепрямое
- Длина зрительной трубы, мм215
- Диапазон работы компенсатора, '15
- Вес устройства, кг1,7
Покупай то, что нравится. С рассрочкой 0-0-10
Бесплатно доставим в пункт выдачи CDEK при покупке от 5000 ₽
Оптический нивелир RGK N-32, рейка RGK TS-7 и штатив S6-N предназначены для строительных, геодезических и инженерных изысканий. Работать с комплектом измерительного оборудования выгодно и удобно, при этом гарантирован более точный результат.
Ключевые особенности
- В комплекте есть все необходимое для работы.
- Нивелир относится к приборам высокой точности.
- Рейка и штатив имеют телескопическую конструкцию.
- Оборудование защищено от коррозии, влаги и пыли.
- Допускается работа при температуре от -40 до +50 градусов.
- Инструменты из ударопрочных материалов имеют заметную окраску.

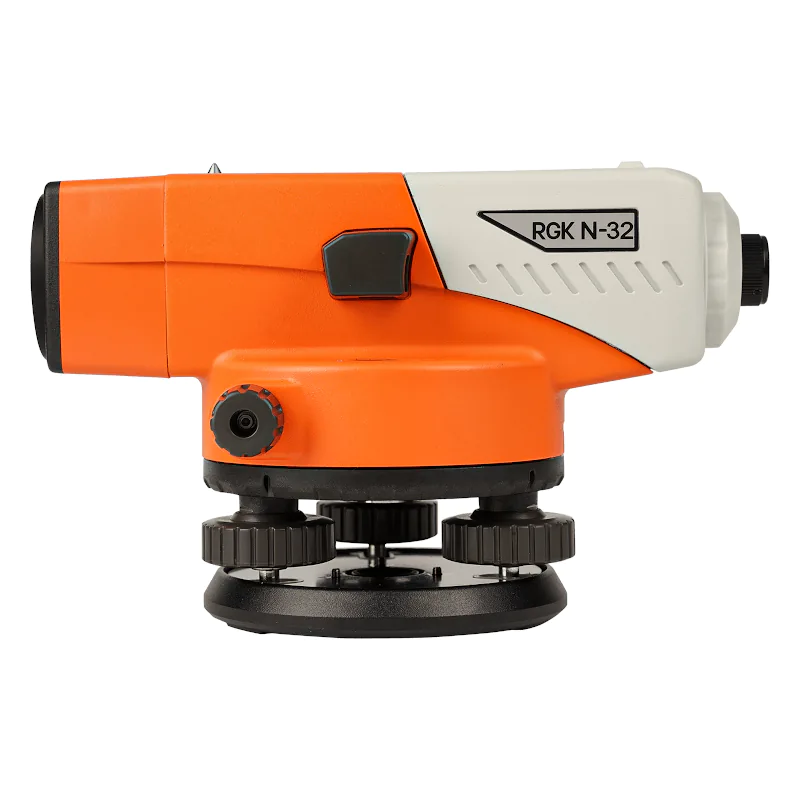

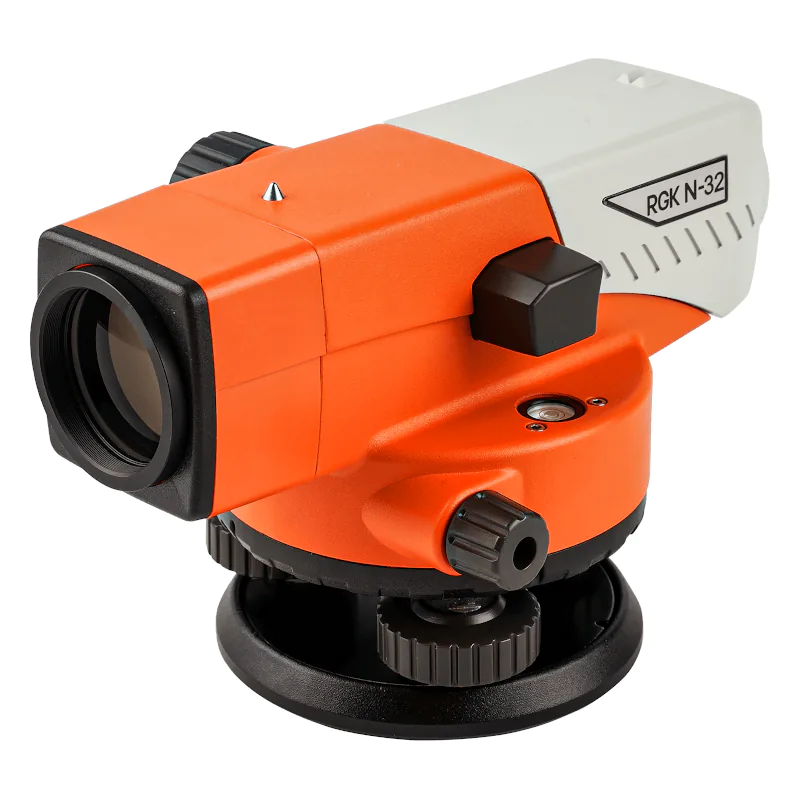

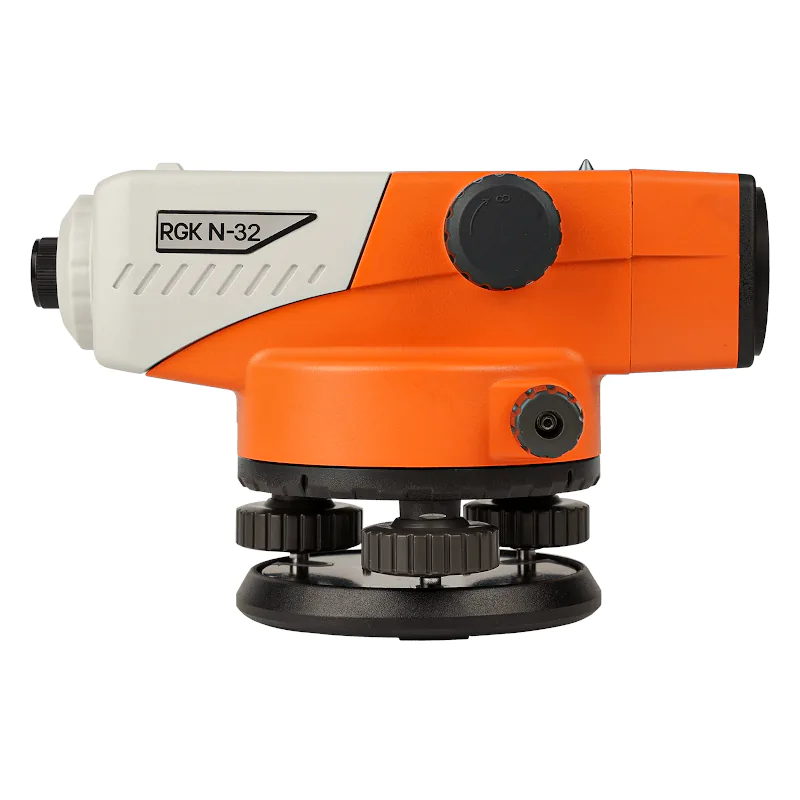

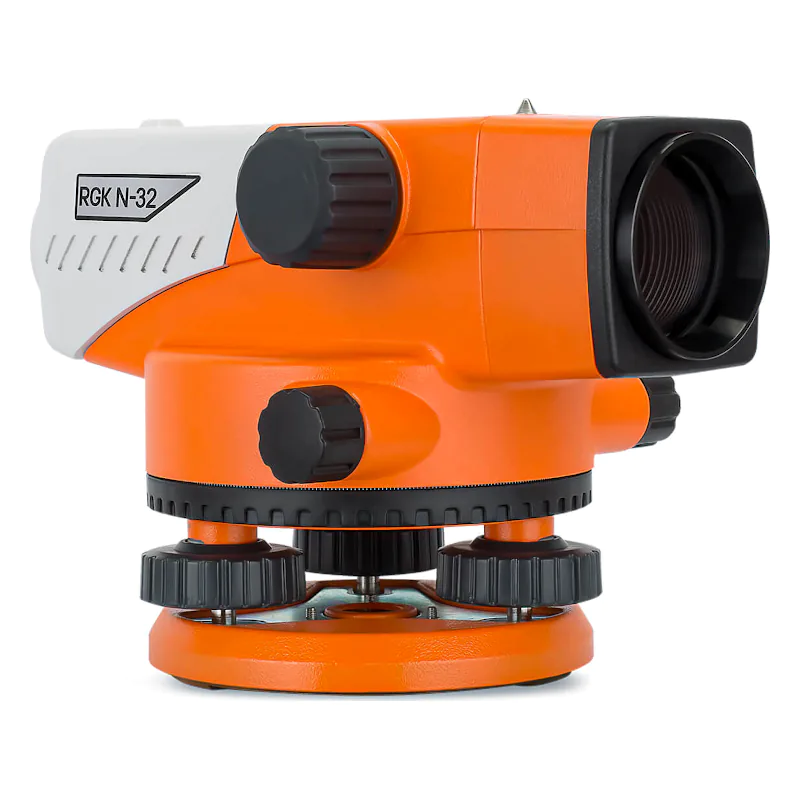

Возможности RGK N-32
Оптический нивелир чаще всего применяется для выноса точек, выравнивания грунта, заливки фундамента, стяжки пола, разуклонки кровли, отслеживания деформаций и прочих работ на стройке. Прибор относится к высокому классу точности с погрешностью измерений не более 1,5 мм на 1 км двойного хода. Качественная оптика обеспечивает 32-кратное увеличение. Прямое изображение удобно для восприятия, снижает нагрузку на зрение.
Маятниковый компенсатор с магнитным демпфером при разгоризонтировке до 15' автоматически выравнивает сетку нитей, корректирует небольшие огрехи установки штатива и позволяет получить достоверные результаты измерений около работающей строительной техники, вблизи автомагистрали, железной дороги и прочих источников вибрации. За счет просветляющего покрытия линзы изображение остается четким и контрастным даже в сумерках или при пасмурной погоде. Нивелир RGK N-32 можно сфокусировать на рейке, установленной на расстоянии всего 20 см. Это позволяет работать в небольших помещениях, узких коридорах и тоннелях.
Конструкции нивелира

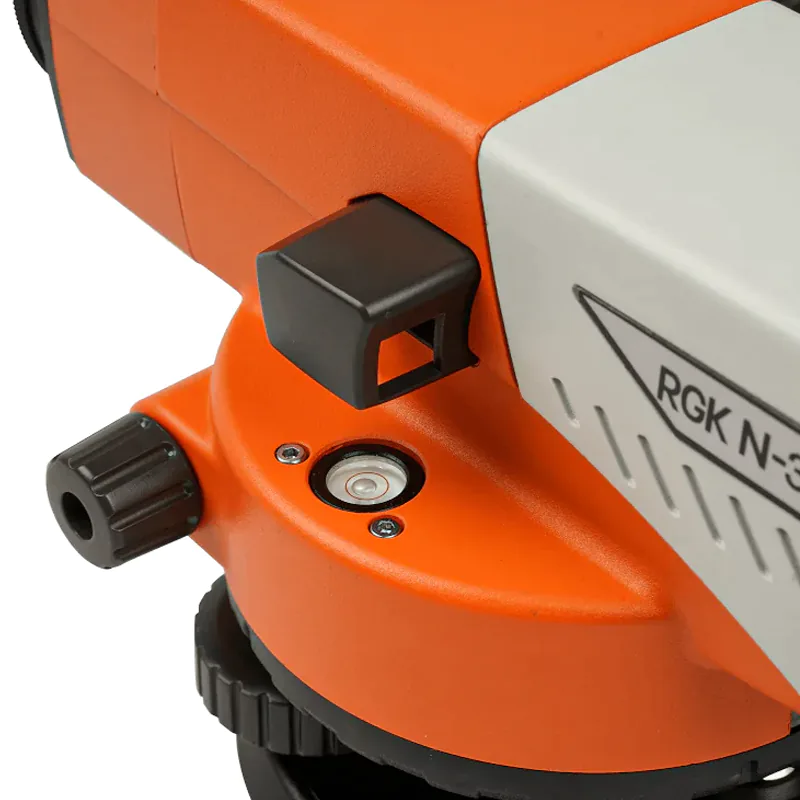

Винты наводки и фокусировки с приятной на ощупь резиновой поверхностью имеют плавный ход. Зеркальце для наблюдения за круглым уровнем упрощает процесс выравнивания нивелира.
Оптика сохраняет прозрачность даже на сильном морозе. Ударостойкий металлический корпус герметичен по классу IPX6, поэтому строительная пыль и дождь не испортят оборудование.

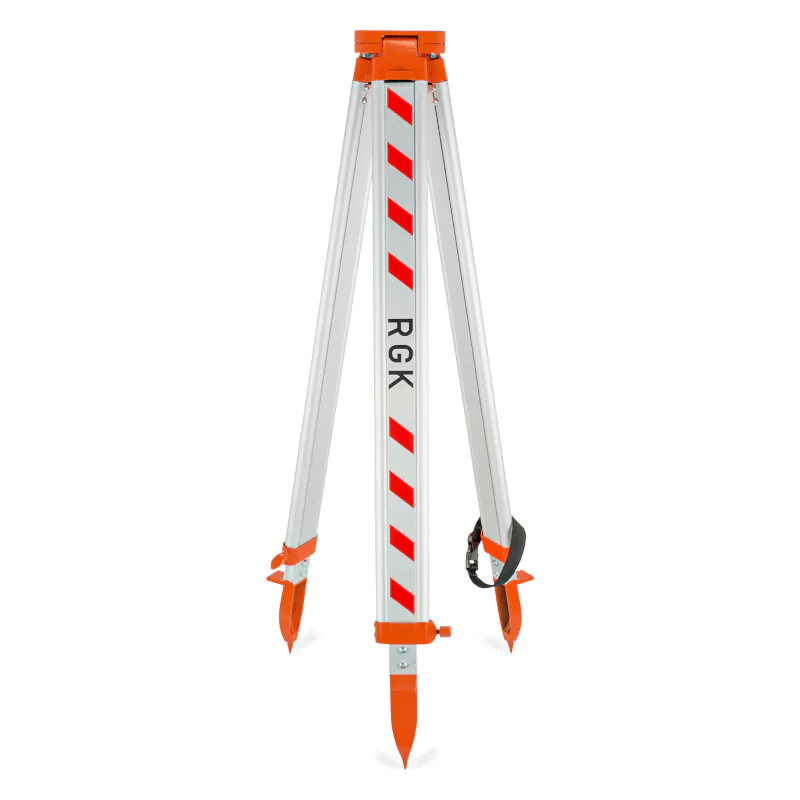

Установка нивелира на штатив
В комплект входит штатив RGK S6-N для стабильной установки оптического нивелира на удобной для вашей работы высоте. Алюминиевая тренога снабжена резьбой 5/8''. Телескопические стойки можно раздвинуть до 170 см и прочно зафиксировать винтами на нужном уровне. Для надежной установки штатива в грунт на ножках предусмотрены заостренные наконечники и площадки-упоры.

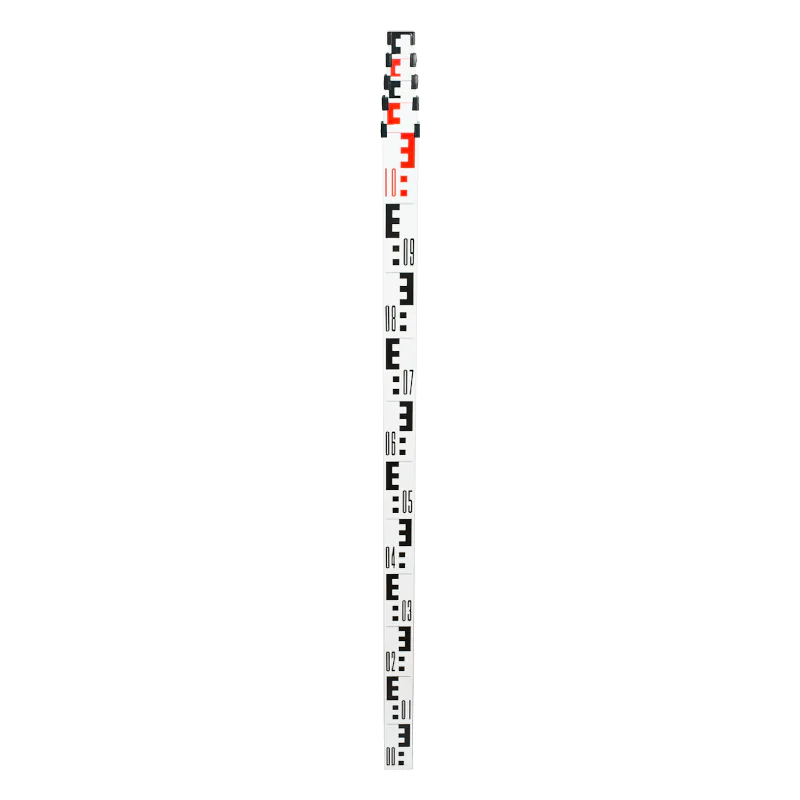

Работа с рейкой
Для определения разности высот нивелир фокусируют на геодезической рейке. В этом комплекте предусмотрен измерительный инструмент, состоящий из последовательно выдвигаемых секций. Их общая высота составляет 7 м. Миллиметровая шкала и Е-градуировка хорошо считываются на большом расстоянии. Погрешность измерений не превышает 1 мм. Для выравнивания рейки RGK TS-7 по вертикали имеется пузырьковый уровень. Конструкция из алюминия устойчива к коррозии, разметка не стирается и не выгорает. Чтобы вам было удобно работать с одинаковыми высотами и переносить результаты измерений в проект, на рейке предусмотрена металлизированная кнопка для фиксации секции на нужном уровне.
Преимущества комплекта
Комплект геодезического оборудования RGK имеет элементы контрастных оранжевого и белого цветов, поэтому хорошо заметен издалека, делает работу на объекте более комфортной и безопасной. Нивелир поставляется с набором для юстировки и нитяным отвесом. Чувствительный прибор находится в прочном кейсе с ложементом. Штатив в сложенном виде стягивается ремешком, а рейка убирается в чехол с регулируемым наплечным ремнем для удобства транспортировки и хранения.
Характеристики Смотреть все Все
- Точность, мм/м ± 0.0015
- Увеличение 32x
- Тип компенсатора магнитный
- Госреестр № 80339-20
- Внесен в госреестр да
- Высокоточные нет
- Штатив в комплекте да
- Серия N
- Габариты без упаковки, мм 215 x 130 x 135
- Вес нетто, кг 1.7
- Единица товара Штука
- Вес упакованного товара, кг 7.9
- Габариты упакованного товара, мм 1300 x 275 x 345
- Оптический нивелир RGK N-32
- Нитяной отвес
- Юстировочный набор
- Крышка объектива
- Салфетка
- Руководство по эксплуатации
- Кейс для переноски устройства
- Штатив для нивелиров RGK S6-N
- Ремень для транспортировки штатива
- Рейка навелирная RGK TS-7
- Пузырьковый уровень
- Сумка для переноски рейки
Оптический нивелир RGK N-32 | |
Увеличение | 32x |
Точность, мм | 1.0 |
Компенсатор | маятниковый с магнитным демпфером |
Диаметр объектива, мм | 32 |
Разрешение | 4" |
Угол поля зрения | 1°25' |
Минимальное фокусное расстояние, м | 0.2 |
Коэффициент дальномера | 1:100 |
Постоянная поправка дальномера | 0 |
Длина зрительной трубы, мм | 215 |
Изображение | прямое |
Просветленная оптика | да |
Диапазон работы компенсатора | ±15' |
Точность компенсатора | нет данных |
Крепление на штатив | да |
Прочее | диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон |
Степень защиты от пыли и влаги | IPX6 |
Диапазон рабочей температуры | от -40° до +50°С |
Температура хранения | от -40° до +50°С |
Размеры, мм | 215 x 130 x 135 |
Вес, кг | 1.7 |
Штатив RGK S6-N | |
Применение | для оптических нивелиров |
Материал | алюминий |
Зажимы | винты |
Площадка | плоская |
Резьбовое соединение | 5/8” |
Высота (в разобранном состоянии), м | до 1,7 |
Высота (в собранном состоянии), м | 0,96 |
Масса, кг | 3 |
Рейка RGK TS-7 | |
Применение | для оптических нивелиров |
Тип | телескопическая |
Материал | алюминий |
Высота, м | 7 |
Кнопка фиксации секций | металлизированная |
Пузырьковый уровень | да |
Е-градуировка | да |
Миллиметровая шкала | да |
Масса, кг | 1.5 |
