Генератор сигналов специальной формы
RGK FG-302
15 990 ₽

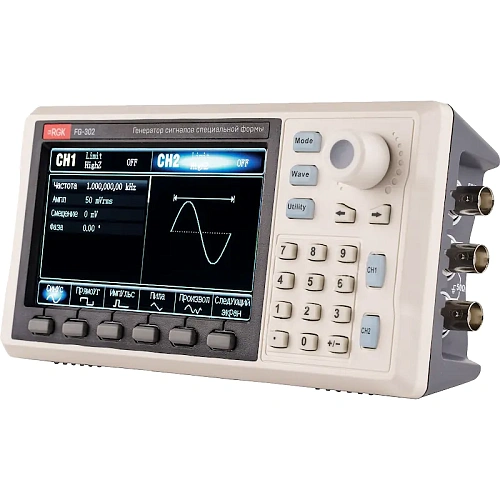

RGK FG-302 генератор сигналов специальной формы, 754637
RGK
В сравнение
Код:
96493
Поделиться
Поделиться
Печать
- Артикул 754637
- Гарантия 1 год
- RGK FG-302
- Количество каналов2
- Максимальная рабочая частота30 МГц
- Частота дискретизациидо 200 Мвыб/с
- Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная
- Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
- Поддерживаемые типы модуляцийамплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log)
- Характеристики выходного сигнала
- Размах по амплитуде≤10 МГц: от 1 мВ до 10 В (50 Ом)
- Погрешность установки амплитуды± (5% от установленного значения + 2 мВ)
Поделиться
Товар временно отсутствует
Последняя цена продажи:
15 990 ₽
Описание

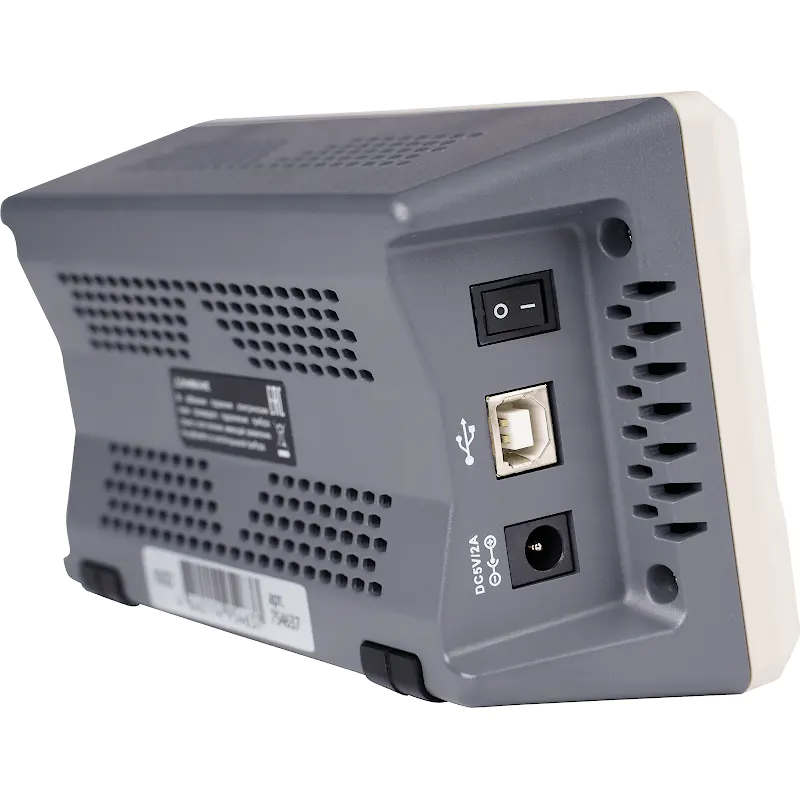

Генератор сигналов специальной формы RGK FG-302 с двумя выходными каналами находит широкое применение в институтах, учебных центрах, лабораториях по испытанию различного оборудования, производственно-ремонтных мастерских. Служит для формирования сигналов с наиболее распространенными формами в диапазоне до 30 МГц. Прибором несложно пользоваться благодаря наличию цифрового дисплея и наглядного пользовательского меню на русском языке. Устройство сопровождается программным обеспечением и оборудовано USB-разъемом для подключения к компьютеру. Работает от электросети с напряжением 220 В.
Ключевые особенности:
- Выбор разнообразных форм выходного сигнала.
- Оснащение технологией прямого цифрового синтеза.
- Частота дискретизации 200 Мвыб/с.
- Широкий спектр типов модуляции.
- Возможность сохранения 24 сигналов произвольной формы.
- Цветной ЖК-дисплей и цифровая клавиатура.
RGK FG-302 в работе

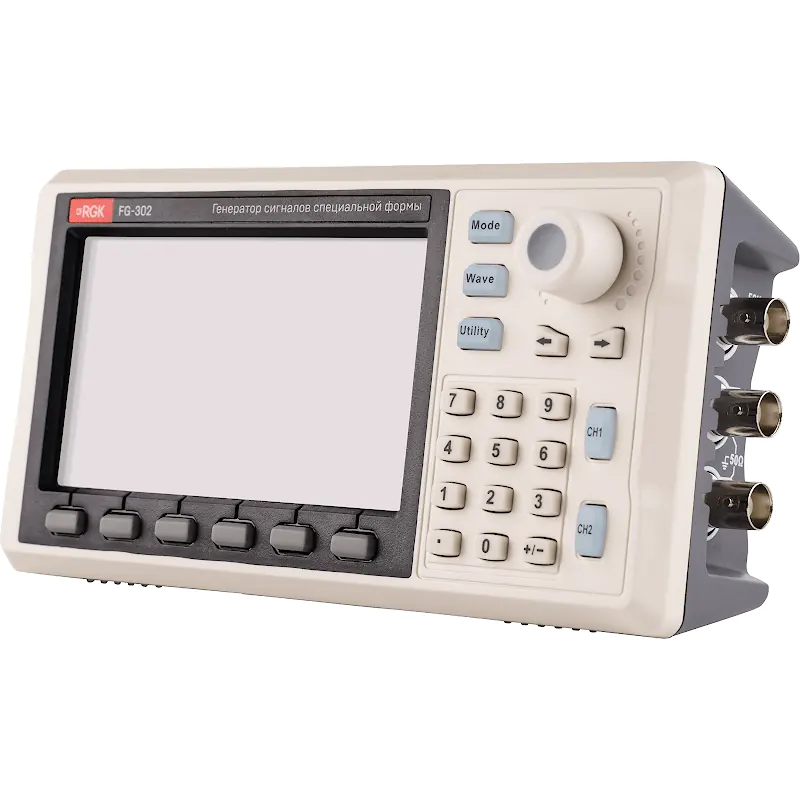

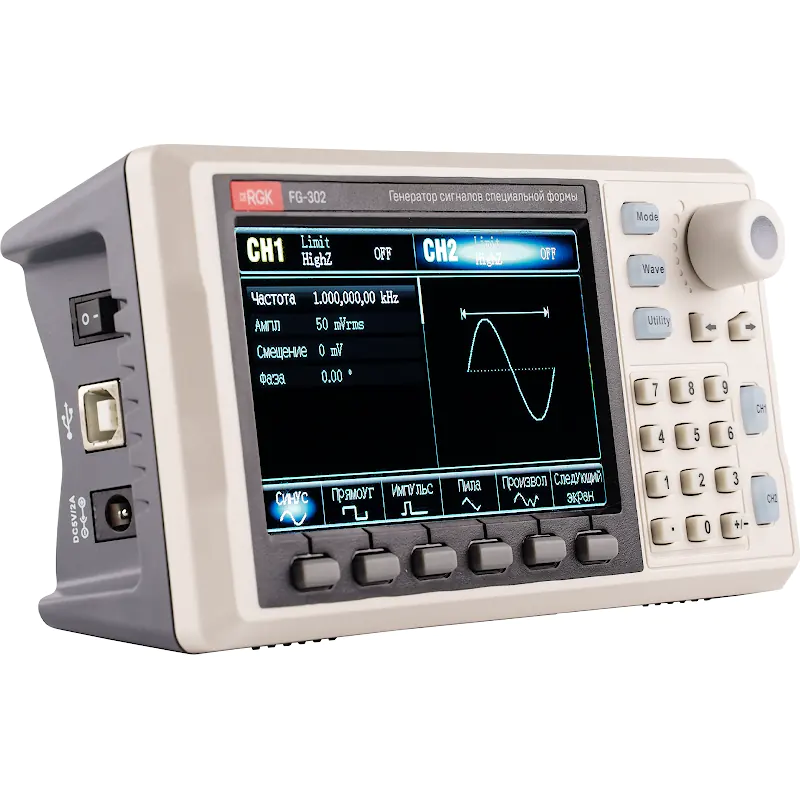

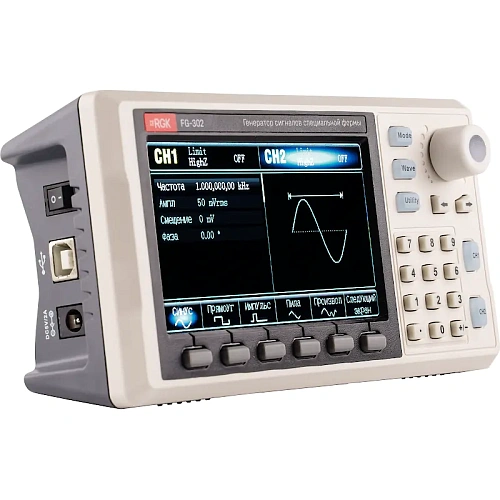

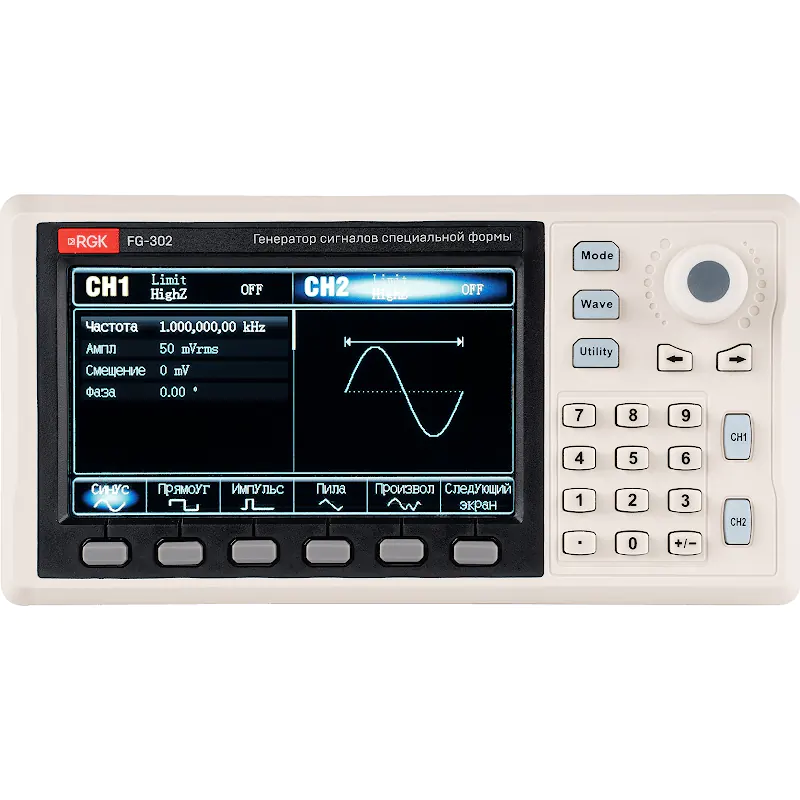

Для удобства взаимодействия и эффективного выполнения рабочих задач генератор сигналов оснащен переключателем функций, кнопками выбора операций и цифровой клавиатурой. Интуитивно понятное пользовательское меню позволяет легко выполнить настройку параметров, таких как частота, амплитуда или смещение по фазе выходного сигнала, и прочие необходимые действия. На цветной дисплей высокой четкости можно выводить данные о двух каналах одновременно и настраивать оттенки цветопередачи для наглядного отображения информации.
Удобство и широкие возможности
Меню вспомогательных функций позволяет синхронизировать каналы, управлять системными настройками и подсветкой экрана. Прибор выполняет генерацию прямоугольных, синусоидальных, импульсных, пилообразных, шумовых и произвольных сигналов. Генератор сигналов RGK FG-302 поддерживает множество видов модуляции, включая амплитудную, частотную и фазовую. Шестиразрядный частотомер позволяет измерять частоту и рабочий цикл импульсных сигналов.
Характеристики Смотреть все Все
- Прочее
- Серия FG

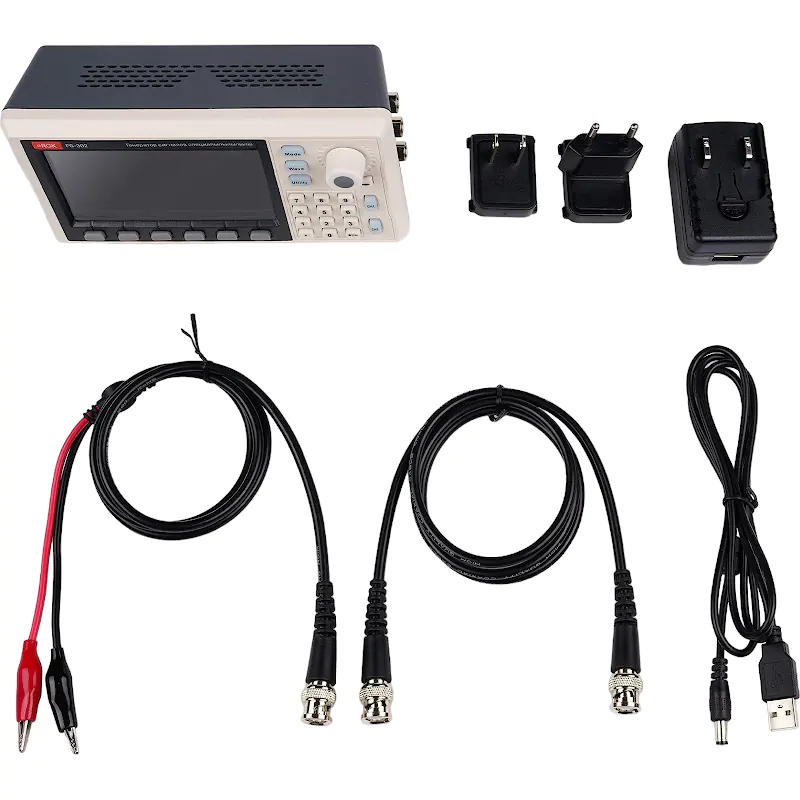

Комплектация
- Генератор сигналов специальной формы RGK FG-302
- Инструкция
- Упаковка.
Сертификаты
Характеристики
| RGK FG-302 | |
| Количество каналов | 2 |
| Максимальная рабочая частота | 30 МГц |
| Частота дискретизации | до 200 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤10 МГц: от 1 мВ до 10 В (50 Ом) |
| Погрешность установки амплитуды | ± (5% от установленного значения + 2 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | ≤100 кГц: ± 0,1 дБ ≤20 МГц: ± 0,3 дБ ≤30 МГц: ± 0,5 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 100 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 7 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | Постоянное 5В, 2А |
| Потребляемая мощность | 10 Вт |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки | от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ | не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки | до 2000 м не более 15000 м |
| Габаритные размеры | 70 x 172 x 89 мм |
| Масса | 0,4 кг |
