RGK FG-602 генератор сигналов специальной формы, 754613

(0)

Код: 96491

Печать

Артикул 754613
Гарантия 1 год

Количество каналов2 (независимые)
Максимальная рабочая частота60 МГц
Частота дискретизациидо 320 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийАмплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитуде≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) (высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ

Товар участвует в акциях

Бесплатно доставим в пункт выдачи CDEK при покупке от 5000 ₽

Описание Характеристики

Описание

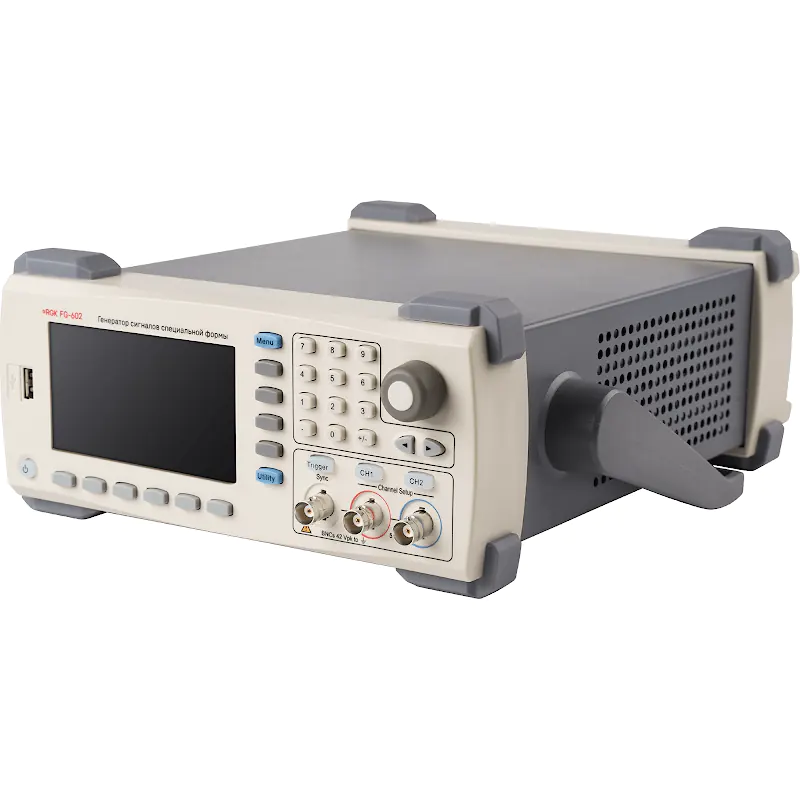

Генератор сигналов специальной формы RGK FG-602 используется при настройке и проверке работоспособности радиоаппаратуры и прочей высокочастотной техники в производственных и ремонтных мастерских, научно-исследовательских или поверочных лабораториях. Применяется для формирования и воспроизведения сигналов различной формы с частотой дискретизации до 320 Мвыб/с. Прибор оснащен технологией прямого цифрового синтеза — DDS. Устройство работает от электросети с напряжением 220 В, имеет выходы для подключения к компьютеру и локальной сети, вход для внешнего генератора.

Ключевые особенности:

Выбор разнообразных форм выходного сигнала.
Два независимых выходных канала.
Максимальная рабочая частота 60 МГц.
ЦАП с разрешением 16 бит и широкий спектр типов модуляции.
Память на 20 МБ для сохранения полученных данных.
Настройка сигнала, описываемого математическим выражением.
Цветной ЖК-дисплей и цифровая клавиатура.

RGK FG-602 в работе

Для вашего удобства и эффективного решения рабочих задач генератор сигналов оснащен переключателем функций, кнопками выбора операций и цифровой клавиатурой. С интуитивно понятным пользовательским меню легко выполнить настройку параметров, таких как частота, амплитуда или смещение по фазе выходного сигнала, и прочие действия.

Широкие функциональные возможности

Прибор поддерживает генерацию импульсных, шумовых, прямоугольных, синусоидальных, пилообразных сигналов, а также множество видов модуляции. Генератор сигналов RGK FG-602 выполняет 18 арифметических и тригонометрических операций и выводит на дисплей график функции. Частотомер позволяет измерять частоту и рабочий цикл для импульсных сигналов.

Удобство использования

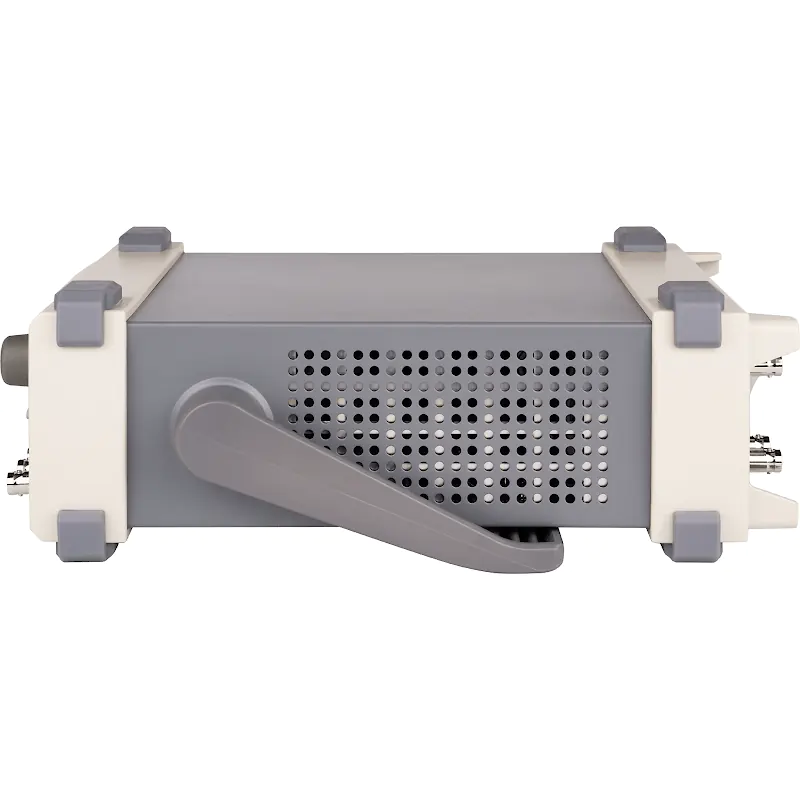

Вы можете вывести на цветной дисплей высокой четкости данные одновременно о двух каналах и настроить оттенки цветопередачи для более наглядного отображения результатов. Рукоятку удобно использовать для переноски устройства или зафиксировать в нескольких положениях в качестве подставки.

Характеристики Смотреть все Все

Прочее
Серия FG

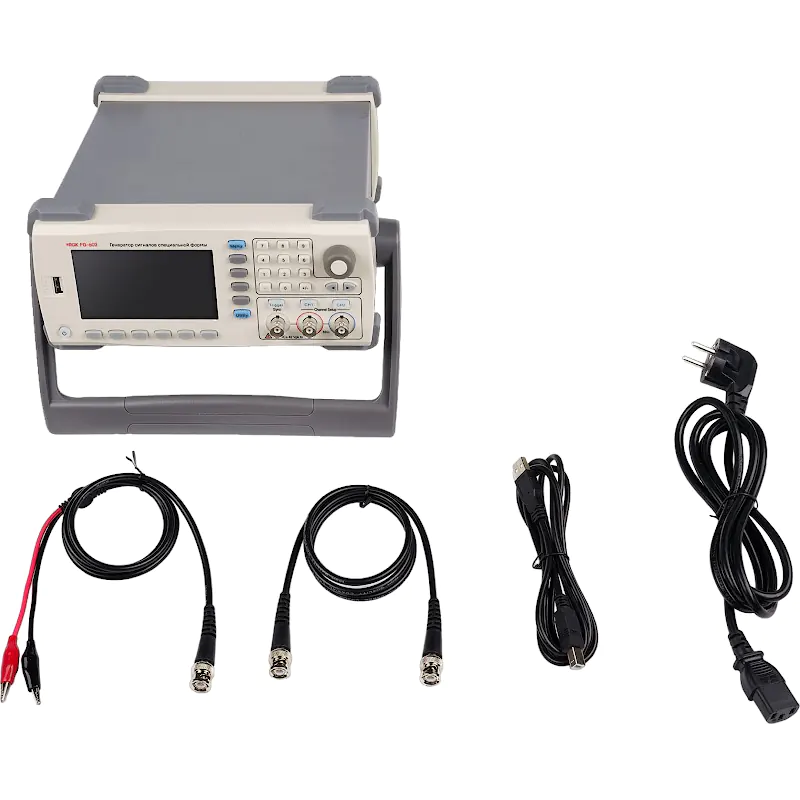

Комплектация

Генератор сигналов специальной формы RGK FG-602
Инструкция
Упаковка.

Сертификаты

Характеристики таб

Количество каналов	2 (независимые)
Максимальная рабочая частота	60 МГц
Частота дискретизации	до 320 Мвыб/с
Форма генерируемого сигнала	синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимы	выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляций	Амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитуде	≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) (высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом)
Погрешность установки амплитуды	± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)	до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ
Характеристики выходного сигнала
Сопротивление	50 Ом
Изоляция	максимальное значение напряжения 42 В относительно земли
Защита	канальная защита
Частотомер
Уровень входного сигнала	совместимый с ТТЛ
Диапазон частот входного сигнала	от 100 мГц до 200 МГц
Относительная погрешность измерения частоты	± 51 · 10-6
Разрешение	6 разрядов
Тип связи	по постоянному току
Дисплей
Дисплей	TFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея	480 x 272 пикселей
Питание
Напряжение питания	переменное 100-240 В, 45-440Гц, CAT II
Энергопотребление	не более 50 Вт
Предохранитель	250В, 2А
Условия эксплуатации
Диапазон температур: - рабочая - хранения и транспортировки	от -10 до +40 ℃ от -20 до +60 ℃
Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃	не более 90% не более 60%
Высота над уровнем моря: - рабочая - хранения и транспортировки	до 2000 м не более 15000 м
Габаритные размеры	318 x 265 x 110 мм
Масса	3,1 кг
