Даже премиальный поверенный термогигрометр будет давать неправильные показания, если стоит в неправильном месте. Например, если на прибор постоянно светит солнце, рядом работает батарея или дует поток воздуха из кондиционера. Поэтому правильное размещение термогигрометра зачастую важнее паспортной точности самого прибора.
В этой статье мы разберем, где лучше установить термогигрометр, каких мест стоит избегать и как создать условия, при которых его показания будут предельно точны. Это поможет получать максимально достоверные данные и не делать ошибочных выводов о микроклимате в помещении.
Что влияет на показания термогигрометра
Помните, как говорили в школе на уроках физики? Теплый воздух легче холодного, поэтому он поднимается вверх. Более холодный же опускается вниз. Следовательно, под потолком обычно теплее, чем у пола. Поэтому показания прибора напрямую зависят от высоты его установки.
RGK TH-12 термогигрометр с поверкой
- Диапазон измерений температуры от -10°С до +50°С
- Разрешающая способность измерений температуры 0,1°С
- Частота выборки 10 секунд
RGK TH-14 термогигрометр
- Диапазон измерения температуры, °С от 0 до + 50
- Погрешность измерения температуры, °С ± 0,5
- Разрешение измерения температуры, °С 0,1
Не стоит забывать и о конвекционных потоках от батарей и кондиционеров. Рядом с такими источниками образуются локальные зоны с собственной температурой и влажностью. Если прибор окажется внутри такого потока, он покажет именно эти условия, а не средний микроклимат помещения.
Еще один важный момент — зоны у стен и окон. Зимой наружные стены почти всегда холоднее внутренних, так как через них происходит теплообмен с улицей. Поэтому воздух возле такой стены тоже охлаждается быстрее. Летом ситуация может быть противоположной: если на стену или окно попадают прямые солнечные лучи, то поверхность сильно нагревается. И корпус термогигрометра тоже нагреется, а температура на дисплее окажется выше реальной.
Объясним, в чем разница между поверкой и калибровкой средств измерений.
Базовые правила размещения термогигрометра
В первую очередь стоит обратить внимание на высоту установки. Оптимальная зона для большинства помещений будет от 0,5 до 1,5 метров от пола. Если разместить прибор слишком высоко или слишком низко, измерения могут отличаться от реальных условий в рабочей зоне.
Не менее важно выбрать правильную стену. Так, лучше всего крепить термогигрометр на внутренней капитальной стене. Наружные стены зимой заметно холоднее, а летом могут сильно нагреваться под солнцем. Из-за этого рядом с ними образуется собственный микроклимат, который не отражает ситуацию во всем помещении.
Также стоит соблюдать расстояние от источников, способных повлиять на измерения. Не устанавливайте прибор:
- Рядом с окнами и входными дверями.
- Возле радиаторов отопления.
- Под кондиционерами или напротив воздушных потоков.
- Рядом с плитами, обогревателями и другой нагревающей техникой.
- В местах, куда попадают прямые солнечные лучи.
Даже если отклонение кажется небольшим, со временем такие факторы способны заметно исказить результаты измерений.
Правила размещения термогигрометра в зависимости от типа объекта
В квартире или доме лучше всего устанавливать термогигрометр на высоте около 1–1,2 м. Это примерно соответствует уровню, на котором человек находится большую часть времени. Оптимальное место — внутренняя стена ближе к центру комнаты, вдали от батарей, окон и кондиционера.
В офисах, особенно в больших помещениях формата «опенспейс», приборы обычно размещают на высоте 1,2–1,5 м. Если есть колонны или внутренние перегородки, отлично. Они идеально подойдут для установки. Не стоит крепить термогигрометр рядом с принтерами, копировальной техникой или в местах постоянного скопления сотрудников. А то дыхание большого количества людей постепенно повысит влажность воздуха и чуть повлияет на показания.

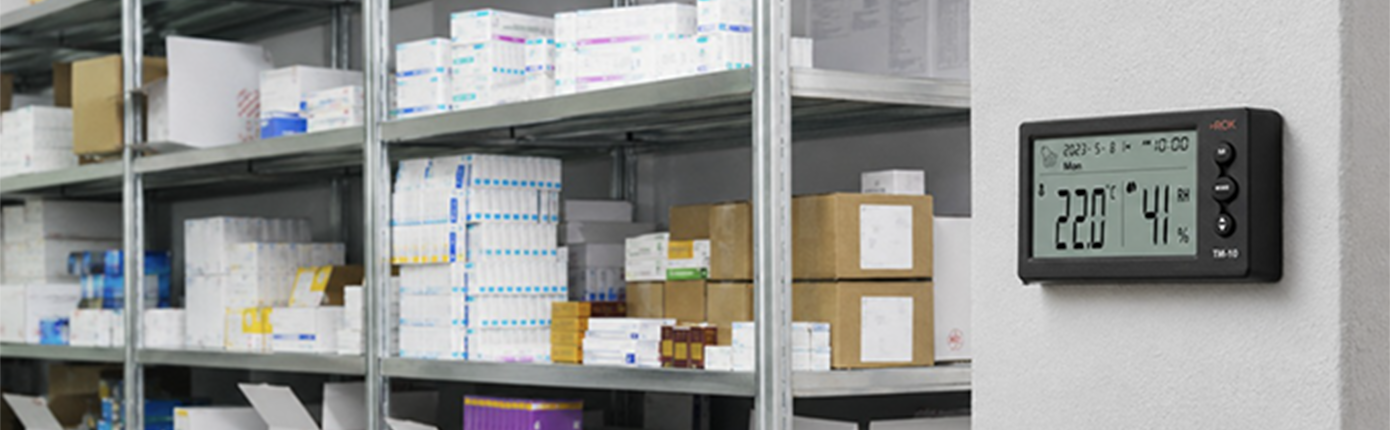

В аптеках и складах лекарственных средств важно контролировать условия именно там, где находятся препараты. Поэтому термогигрометр нужно устанавливать на уровне полок с лекарствами. И обеспечить свободную циркуляцию воздуха вокруг прибора. Его нельзя закрывать коробками, упаковками или другими предметами. Иначе измерения не будут точными.
В высоких складах (где высота помещения превышает 3 метра) одного прибора уже недостаточно. Там под потолком воздух обычно теплее, а у пола — холоднее. Поэтому контроль проводят минимум на двух уровнях: один термогигрометр размещают примерно в 0,5 м от пола, второй — в верхней части помещения (но не вплотную к потолку). Такой подход позволяет вовремя заметить температурное расслоение воздуха.
Для архивов и библиотек (да и вообще везде, где хранятся бумажные документы и книги), особенно важно отслеживать стабильность микроклимата. Обычно в таких случаях термогигрометры устанавливают на расстоянии 10–15 см от стеллажей. Это нужно, чтобы прибор измерял воздух рядом с местом хранения, но не находился в замкнутом пространстве. Если помещение большое, желательно организовать контроль как минимум в двух точках: возле наружной стены, где условия чаще меняются, и ближе к центру помещения.
RGK UDL-21 логгер данных температуры и влажности с поверкой
- Диапазон измерений от -30 до +70 °С
- Пределы допускаемой абсолютной погрешности ±0,5%
- Пределы допускаемой абсолютной погрешности ±3%
RGK TH-20 термогигрометр с поверкой
- Диапазон измерения влажности, % от 10 до 95
- Диапазон измерения температуры, °С от - 10 до + 60
- Погрешность измерения температуры, °С ± 1
Чек-лист перед установкой термогигрометра
Даже если место выбрано правильно, есть несколько моментов, которые стоит проверить перед началом работы:
Дайте прибору адаптироваться к температуре помещения. Если вы только что принесли термогигрометр с улицы или перенесли его из другого помещения, не снимайте показания сразу. Оставьте прибор на новом месте на 10–15 минут, чтобы датчики успели принять температуру окружающего воздуха. Иначе первые измерения могут быть неточными.
Проверьте вентиляционные отверстия. У большинства термогигрометров датчики получают доступ к воздуху через специальные отверстия в корпусе. Если они забились пылью, воздухообмен ухудшается. И прибор, как следствие, начинает медленнее реагировать на изменения температуры и влажности. Возьмите за правило периодически очищать корпус мягкой кисточкой или сухой салфеткой.
После перестановки мебели проверьте место заново. Если в помещении произошла перестановка, убедитесь, что термогигрометр по-прежнему находится на открытом участке. И что вокруг него свободно проходит воздух.
Не устанавливайте прибор под вентиляционными решетками. Потоки приточной или вытяжной вентиляции создают локальную зону с температурой и влажностью, которые отличаются от средних значений в помещении. Поэтому термогигрометр нельзя размещать прямо под диффузорами вентиляции или рядом с воздуховодами.
Снимайте показания на расстоянии вытянутой руки. Во время измерений не наклоняйтесь вплотную к прибору. Выдыхаемый человеком воздух теплее и содержит больше влаги, чем окружающая среда. Если долго дышать рядом с датчиком, особенно у чувствительных моделей, показания могут ненадолго измениться. Лучше смотреть на дисплей с расстояния примерно вытянутой руки.
Нормативные акты и стандарты размещения термогигрометра
Единого документа, в котором было бы подробно расписано, на какой именно стене должен висеть термогигрометр, не существует. Однако требования к контролю микроклимата содержатся сразу в нескольких нормативных актах:
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Документ задает, как именно измерять микроклимат: на какой высоте от пола (например, 0,6 м для помещений, где люди сидят, и 1,1 м — где стоят), как учитывать результирующую температуру. Также в нем есть требования к самим приборам: диапазон измерений и допустимая погрешность.
- СанПиН 1.2.3685-21. Устанавливает гигиенические нормативы. То есть те самые допустимые диапазоны температуры и влажности для разных типов помещений (рабочих, жилых, производственных). Сам по себе не диктует схему расстановки, но задает целевые показатели.
- Для аптек и фармацевтики ключевыми являются Приказ Минздрава России от 31.08.2016 № 646н (утверждает Правила надлежащей практики хранения и перевозки лекарственных препаратов) и Общие фармакопейные статьи (ОФС) из Государственной фармакопеи (например, ОФС.1.1.0028 «Контроль температуры и влажности с течением времени», ОФС.1.1.0010 «Хранение лекарственных средств»). Приказ № 646н требует проводить температурное картирование. То есть сначала анализировать распределение температуры и влажности в помещении, а уже потом размещать термогигрометры в точках, которые выявили как критические.
- Для чистых помещений (микроэлектроника, некоторые фармацевтические производства) действует ГОСТ Р ИСО 14644. Там программа мониторинга тоже строится на анализе рисков. Датчики ставят в зонах, наиболее репрезентативных для технологического процесса (на высоте дыхания персонала, рядом с критическим оборудованием, в местах возможных застойных зон).
Требования к количеству точек измерения на площадь помещения
Универсальной формулы «1 точка на Х м²» нет. Все зависит от специфики помещения. Часто опираются на методические указания (например, МУК 4.3.4120-25 для рабочих мест). В них есть таблицы. Например, для площади до 100 м² рекомендуют минимум 4 точки. Если от 100 до 400 м² — 8 точек. А при большей площади расстояние между точками не должно превышать 10 метров.
Для складов подход строже и гибче. Обычно применяют правило: одна точка на каждые 100–200 м² при высоте помещения до 6 м. Но если высота больше 8–10 метров, обязательно размещают точки на нескольких уровнях по высоте. Если в одном помещении есть зоны с принципиально разными условиями (например, зона с подогревом пола и зона возле ворот), количество точек увеличивают. Иногда помещение делят на секции, и каждую контролируют отдельно.
Что такое репрезентативная точка
При проведении проверок контролирующие органы обращают внимание не только на сами показатели температуры и влажности, но и на то, где именно они были измерены.
Репрезентативной считается точка, которая действительно отражает средние условия в помещении. Например, нельзя считать репрезентативным место возле батареи отопления, открывающейся двери, окна или под струей кондиционера. Ведь, как мы уже говорили, в этих зонах микроклимат всегда отличается от общего.
Вот несколько советов, как выбрать репрезентативную точку, чтобы проверяющих не было вопросов:
- Проведите температурное картирование (особенно актуально для аптек и складов). Это предварительный этап: вы несколько дней снимаете показания в разных местах, чтобы выявить зоны с наибольшими перепадами.
- Учитывайте источники локальных воздействий: окна, двери, отопительные приборы, вентиляционные отверстия, технологическое оборудование. Точки стоит разместить как можно ближе к таким источникам, а также в зонах, куда их влияние минимально (чтобы оценить контраст).
- Если в помещении есть разные зоны (например, на складе одна часть используется для хранения продуктов при обычной температуре, а другая — для термолабильных товаров), для каждой зоны нужна своя репрезентативная точка.
- Фиксируйте не только место, но и высоту установки прибора — она должна соответствовать тому, как в этой зоне находятся люди или где размещается продукция.
- После выбора точек документируйте решение: составьте схему помещения с отмеченными точками, укажите обоснование (почему именно здесь). Это станет вашей защитой при проверках.
Помните, что ваша задача — получить данные, которые объективно характеризуют условия в помещении, а не просто «закрыть норму» количеством приборов. Если сомневаетесь в схеме для сложного помещения, имеет смысл привлечь специалиста по микроклимату или метролога.
Заключение
Выбор хорошего термогигрометра действительно важен. Но даже самый точный прибор не сможет показать реальную картину, если установить его неправильно. Формула простая: 50% успеха — это качество и точность самого устройства, а еще 50% — грамотное размещение.
Так что не стоит экономить время на установке. Потратив всего 15 минут на выбор подходящего места, можно избежать месяцев проблем, связанных с неправильной влажностью или температурой.
Для небольших помещений обычно достаточно одного грамотно установленного прибора. Но если речь идет о сложных объектах — больших складах, ангарах, длинных коридорах или помещениях с разными зонами хранения — лучше использовать несколько портативных термогигрометров (У RGK как раз есть подходящие варианты). Это позволит видеть полную картину и быстрее реагировать на изменения микроклимата.
