Строительство, как известно, ошибок в разметке не прощает. Достаточно закрыть глаза всего лишь на несколько миллиметров на старте, и в итоге можно получить «гуляющий» фундамент или неприятные проблемы при монтаже. Именно поэтому на стройке используют приборы, способные выдавать точную горизонталь и стабильные измерения. В частности, ротационные нивелиры.
Но мало просто купить такой прибор. Важно и правильно его обслуживать. К таким операциям можно отнести калибровку и юстировку. Причин хватает: случайные падения, постоянная вибрация на стройплощадке и при перевозке, перепады температуры, работа в пыли и сырости. Да и обычный износ никто не отменял.
И тут многие спросят: можно ли откалибровать прибор самому? В этой статье разберемся, где действительно можно справиться своими силами, а в каких случаях лучше отнести нивелир в сервис. Сразу уточним: речь пойдет именно о ротационных нивелирах. Калибровку оптических моделей мы рассмотрим отдельно, в другой статье.
Что такое калибровка ротационного нивелира (и чем она отличается от юстировки)
Давайте для начала разберемся в терминах. Это важно, ведь многие называют «калибровкой» вообще любые действия с настройкой нивелира, или путают ее с юстировкой. Но это не так:
- Калибровка — это, по сути, проверка прибора. Поэтому во время нее никто ничего не подкручивает и не ремонтирует. Тут задача другая: понять, насколько точно нивелир работает сейчас. А также есть ли у него отклонения от нормы. То есть вы измеряете погрешность и допустимые значения.
- Юстировка — уже следующий этап. Это как раз-таки регулировка прибора (механическая или программная). Именно во время юстировки мастер изменяет настройки нивелира. Это нужно для того, чтобы убрать найденные отклонения.
Во время калибровки обычно оценивают несколько основных параметров:
- Горизонтальность оси вращения.
- Наклон вертикальной плоскости (для двухпозиционных нивелиров).
- Совпадение лазерного пятна с оптической осью (для комбинированных приборов).
Важный момент: не каждое отклонение требует вмешательства. Так, если нивелир показывает погрешность, которая укладывается в рабочие задачи, лезть в регулировку по сути не имеет смысла. Более того — неквалифицированная юстировка будет только во вред.

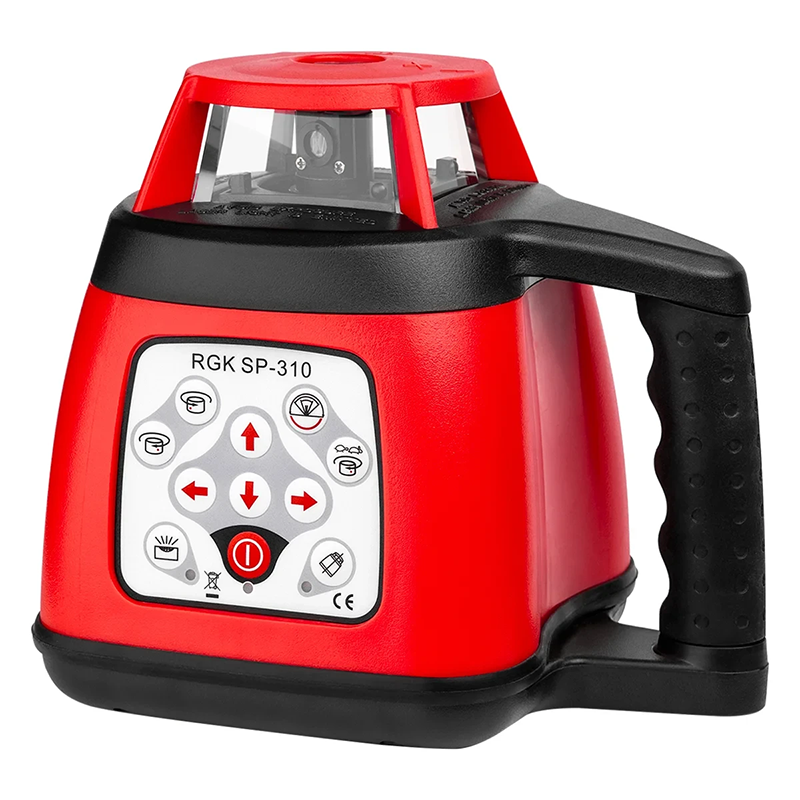

RGK SP-310
- Точность, мм/м ± 0.1
- Дальность построения без приемника 30
- Дальность построения с приемником 600

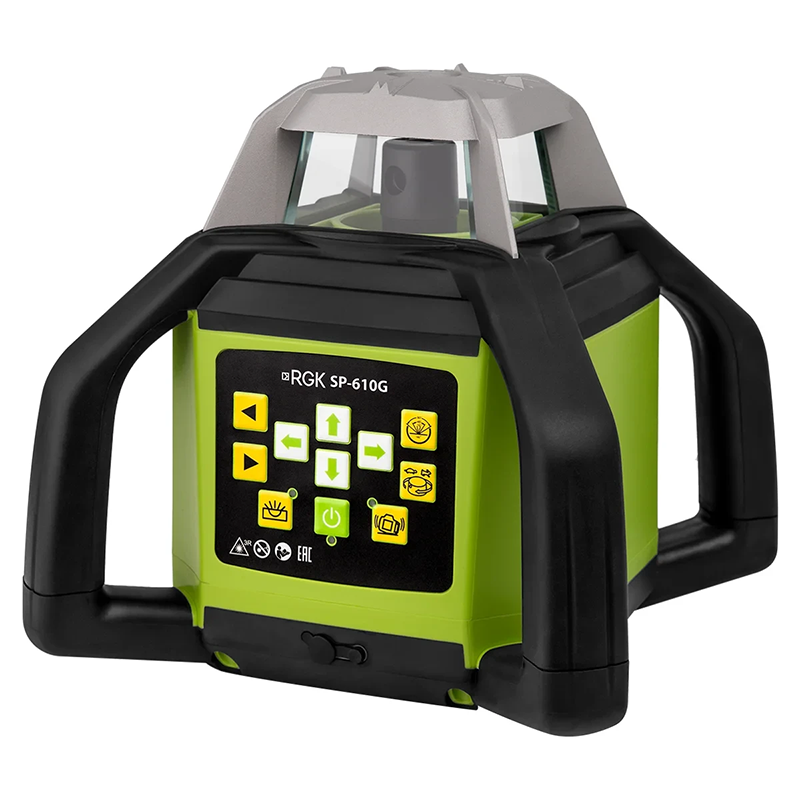

RGK SP-610G
- Точность, мм/м ± 0.05
- Дальность построения без приемника 30
- Дальность построения с приемником 900
Официальные методы калибровки (сервисные центры и производители)
Прежде чем продолжить, скажем пару слов об «официальной» калибровке. То есть той, которая проводится в специализированных сервисных центрах с допуском от производителя.
В таких центрах используют профессиональное оборудование. Например, коллиматорные трубы с рабочей дистанцией в десятки метров. Это нужно для того, чтобы проверить, как прибор формирует плоскость на реальном расстоянии. Также применяются поверочные стенды с эталонными плоскостями. Они позволяют выявить даже минимальные отклонения.
По итогам клиент получает полноценный протокол калибровки. В нем указаны все фактические значения погрешностей, с цифрами, отклонениями и заключением по состоянию прибора.
По стоимости такая процедура обычно колеблется в пределах 1500–6000 рублей. Цена зависит от класса прибора и сложности его регулировки.
Когда обращение к специалистам обязательно
Прежде чем взяться за калибровку самостоятельно, стоит знать, в каких случая все же лучше довериться профессионалам.
Первый такой случай — это приборы с электронной системой самовыравнивания (где нет привычных механических винтов регулировки). Внутри у таких нивелиров стоят датчики и электронные компенсаторы. И без специального оборудования вмешиваться туда попросту нельзя, ведь есть большой шанс вывести всю систему из строя.
Вторая ситуация — когда погрешность выходит далеко за допустимые значения. Особенно если она превышает паспортную в несколько раз. Так, если речь идет о трех и более кратном отклонении, то чаще всего проблема уже не в простой «сбившейся настройке». Тут уже вполне вероятно повреждение датчиков или внутренних узлов. А это — ремонт с заменой элементов.
Отдельный случай — механические повреждения (если нивелир падал с высоты больше метра или был залит водой). В этом случае, даже если внешне прибор в порядкен, внутри могут быть повреждены оптические и электронные компоненты. Тут попытки самостоятельной регулировки чаще всего будут бессмысленны.
И наконец, важный момент — отсутствие нормального эталона для проверки. Если под рукой нет длинной поверочной линейки или строительного уровня высокой точности, корректно оценить состояние прибора станет просто невозможно. В такой ситуации любые «домашние» настройки будут скорее угадыванием, чем реальной калибровкой.
Методы самостоятельной калибровки
Базовую калибровку ротационного нивелира вполне можно выполнить своими силами. Нужно только понимать, что именно вы делаете, и не пытаться «крутить все подряд». Ниже мы расскажем о нескольких рабочих методах.
Метод «двух стен» (проверка горизонтальной плоскости)
Это один из самых простых способов. Для этого берутся две вертикальные поверхности, и устанавливаются на расстоянии примерно 10–20 метров друг от друга. Важный момент: чем больше расстояние, тем точнее будет результат.
Вам понадобятся:
- Помощник
- Мишень (или рейка)
- Обычный карандаш для отметок.
Нивелир нужно поставить примерно посередине, между двумя поверхностями (можно использовать стены или щиты). Сначала снимается отметка на одной стене, затем на другой, после чего прибор разворачивают и повторяют измерение.
Если между отметками есть разница, то ее легко можно будет увидеть по смещению. Именно это и есть фактическая погрешность прибора. А дальше смотрим, укладывается ли эта погрешность в допустимые значения.

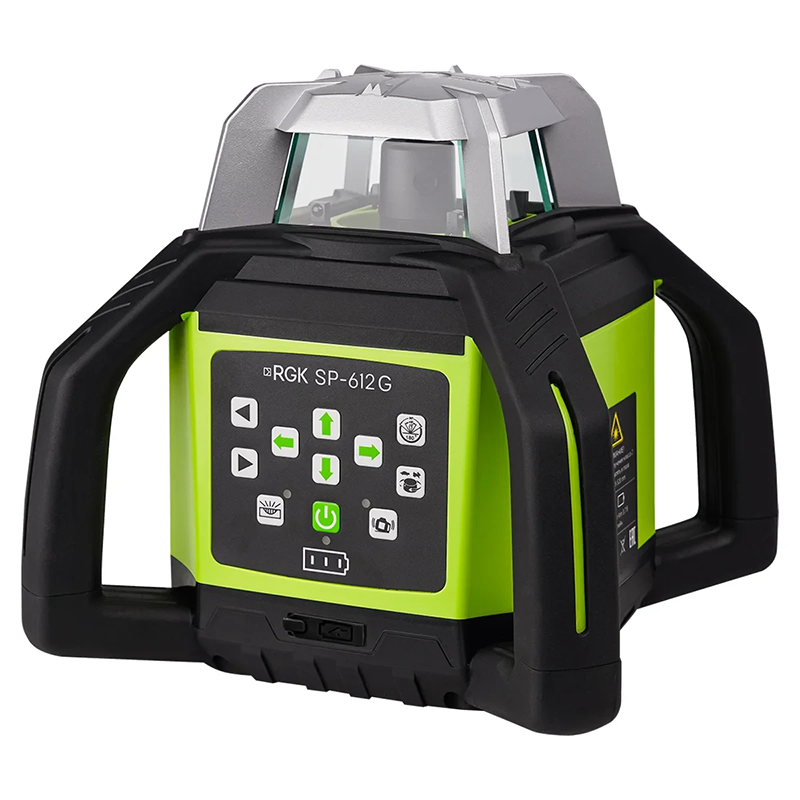

RGK SP-612G
- Точность, мм/м ± 0.1
- Дальность построения без приемника 30
- Дальность построения с приемником 600

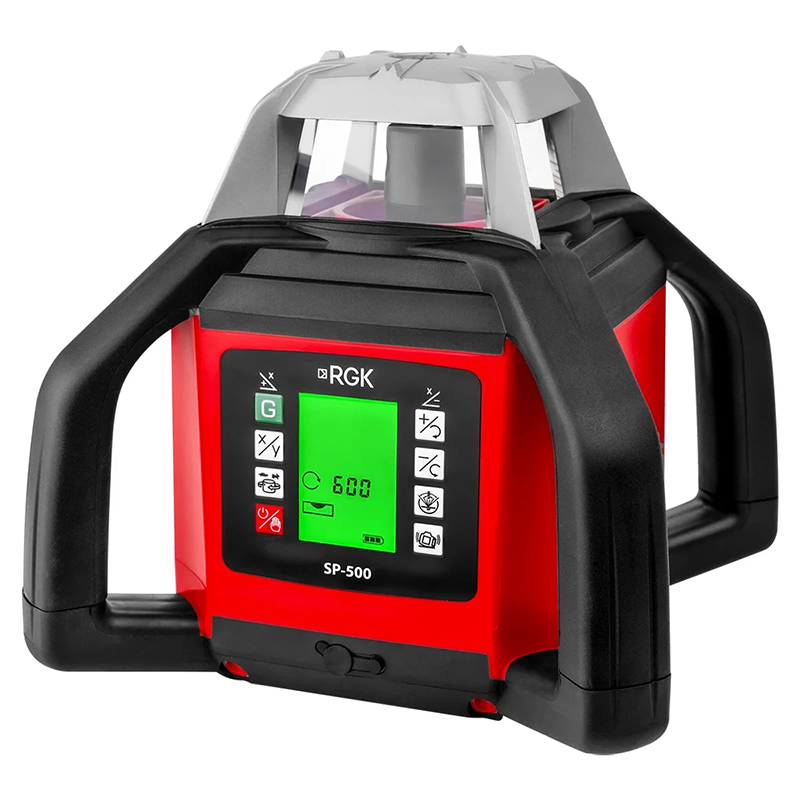

RGK SP-500
- Точность, мм/м ± 0.03
- Дальность построения без приемника 30
- Дальность построения с приемником 900
В некоторых моделях предусмотрены 2–4 регулировочных винта, которые спрятаны под резиновыми заглушками или пломбами. Они как раз и позволяют подстроить горизонтальную плоскость. Но трогать их стоит только в том случае, если вы уверены в наличии ошибки.
Метод «поворот на 180°» (вертикальная проверка)
Этот способ используют для проверки вертикальной линии (для призм и пятна вверх/вниз). Суть простая: прибор устанавливают, фиксируют точку на мишени, затем поворачивают ровно на 180° и снова проверяют попадание луча.
Если точка смещается, значит есть ошибка в вертикальной оси. Чем больше смещение, тем сильнее отклонение.
Проверка наклона луча (самовыравнивающиеся модели)
Здесь уже потребуется более аккуратный подход. Вам понадобятся длинный строительный уровень (пузырьковый) и лазерный приемник. Сначала нивелир выставляется строго по уровню, затем снимаются показания на определенной дистанции. А после этого прибор поворачивают на 180° и измерение повторяют.
Разница между этими результатами покажет, есть ли наклон плоскости и насколько он выражен.
Как выполняется сама регулировка (механическая юстировка)
Если по итогам проверки стало понятно, что прибор «уходит» за допустимые значения, можно переходить к настройке. Но делать это нужно аккуратно.
Сначала снимаются защитные резиновые заглушки, под которыми обычно скрыты регулировочные винты. Иногда они могут быть дополнительно защищены пломбами (их повреждение формально может означать потерю гарантии).
Далее начинается сама настройка: каждый винт отвечает за свой участок плоскости или оси. Поворачивают их очень небольшими шагами, постоянно возвращаясь к контрольным измерениям.
Главное здесь — не пытаться «вывести идеально с первого раза». Обычно корректировка идет постепенно, до попадания в паспортную точность прибора, которая для ротационных нивелиров составляет примерно ±1–2 мм на 10 метров.
Сложности и риски самостоятельной калибровки
Увы, на практике самостоятельная калибровка почти всегда оказывается сложнее, чем кажется на первый взгляд. Одна из распространенных проблем — отсутствие нормальной эталонной поверхности. Действительно, обычная стена, даже в новом здании, почти никогда не бывает идеально ровной. В итоге вы вроде бы проверяете нивелир, а на самом деле одновременно измеряете еще и кривизну самой стены.
Еще одна частая ошибка — человеческий фактор. Даже небольшое смещение глаза при снятии отсчета, неверно поставленная метка или разная высота мишени уже дают погрешность.
Есть и более неприятный момент. Так, после неудачной регулировки можно сделать хуже, чем было. Достаточно чуть сильнее провернуть не тот винт, и вместо небольшой погрешности вы получаете серьезный уход оси.
И наконец, есть ограничения по самой конструкции. Например, угол наклона системы самовыравнивания в ротационных нивелирах невозможно точно откорректировать без специализированного стенда.
Альтернативы: калибровка своими руками без юстировки
Далеко не всегда проблему нужно решать именно регулировкой прибора. На практике многие мастера годами работают с нивелирами, которые имеют небольшое отклонение. И, что может показаться удивительным, при этом спокойно получают нормальный результат. Тут главное — понимать характер погрешности и учитывать ее в работе.
Заключение
Калибровка ротационного нивелира — это не какая-то «секретная магия» сервисных инженеров, а вполне понятная техническая процедура. Но, тем не менее, она требует аккуратности, терпения и понимания того, что именно вы проверяете и регулируете.
В домашних условиях вполне реально самостоятельно проверить точность прибора, а в некоторых случаях — даже слегка подправить механическую юстировку. Главное — не превращать настройку в бесконтрольное вращение всех винтов подряд.
При этом профессиональная калибровка все равно остается самым надежным вариантом. Сервисный центр не только выполнит точную проверку на специализированном оборудовании, но и выдаст документ с фактическими значениями погрешностей. Для профессиональной работы это иногда критично.
