Несмотря на общее слово в названии «нивелир», эти приборы отличаются по принципу действия и назначению. Оптический нивелир работает как точный зрительный инструмент, а ротационный лазерный уровень проецирует видимую глазу световую разметку. От правильного выбора напрямую зависят скорость и точность выполнения работ на стройплощадке. Основная разница между ротационным и оптическим нивелиром заключается в том, как они строят горизонталь:
- Оптический нивелир — создает строго горизонтальную линию визирования и позволяет с очень высокой точностью определить, насколько одна точка на местности выше или ниже другой.
- Ротационный нивелир — выполняет функции строительного уровня и лазерной указки. Он наглядно проецирует на объект видимую горизонтальную, вертикальную или наклонную плоскость с помощью быстро вращающегося лазерного луча.

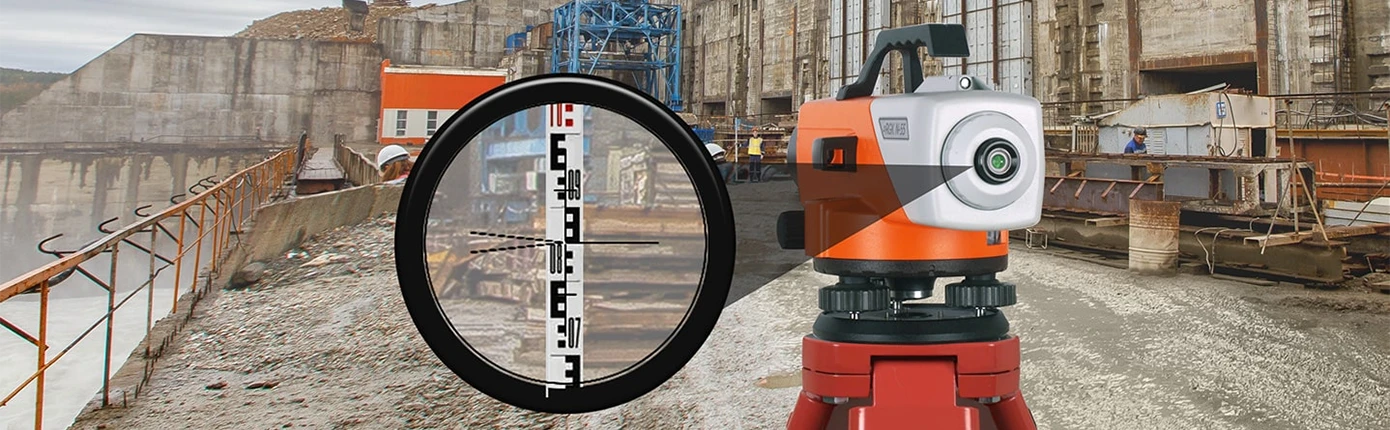

Как работает оптический нивелир
По сути, это оптический геодезический прибор с объективом и встроенным пузырьковым уровнем для проведения высокоточной топографической съемки. Для работы всегда нужны два человека: один устанавливает прибор на штатив и смотрит в окуляр, а другой держит специальную рейку с сантиметровыми делениями в месте измерения.
Оператор вручную считывает показания по рейке и фиксирует перепады высот. Устройство не требует батареек, не боится пыли и влаги. Механическая конструкция гарантирует стабильную точность годами. Главный минус — процесс медленный и сильно зависит от внимательности и опыта специалистов.

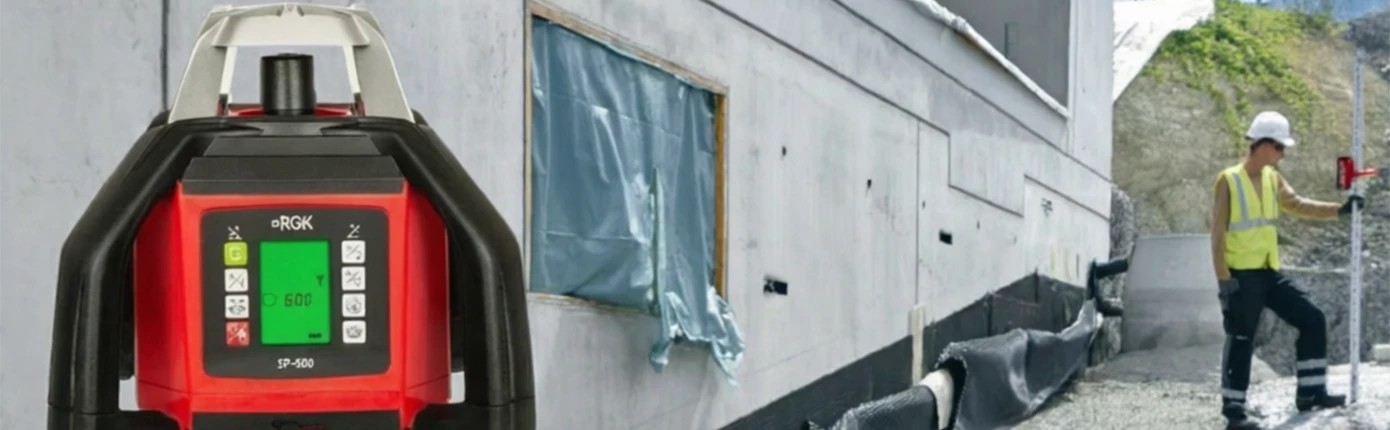

Как работает ротационный нивелир
Этот прибор оборудован вращающимся на 360º лазерным излучателем. Испускаемый луч ярко-красного или зеленого цвета создает круговую видимую горизонтальную или вертикальную плоскость. Для работы на больших расстояниях нужен приемник светового сигнала, который улавливает луч и подает звуковой сигнал, когда плоскость найдена. Ключевое преимущество — автоматизация. Один оператор может самостоятельно переносить лазерный приемник по площадке, отмечая нужные точки мелом или маркером.
Прибор сам выравнивается, работает быстро, однако требует аккумуляторов или батареек, а также чувствителен к сильным ударам.
Что лучше: ротационный или оптический нивелир?
Выбор зависит от масштаба, условий и частоты проведения работ.
- Оптический нивелир применяется там, где важна точность: при прокладке дорог, закладке фундаментов, геодезической разбивке и мониторинге деформаций на открытой местности. Прибор отлично работает при ярком солнце и в дождь, а его точность (до 0,5 мм на 1 км) критически важна для масштабных земляных работ, где отклонение на пару сантиметров может стоить миллионов. Применяется в следующих сферах:
- Геодезия и крупное строительство: определение высот для фундаментов, вынос отметок при строительстве дорог, мостов, тоннелей, высотных зданий.
- Изыскания и топографическая съемка: создание высотного обоснования для топографических карт, нивелирование больших территорий.
- Контроль конструкций: мониторинг осадки зданий и сооружений, где критичны доли миллиметра.
Таким образом, оптический нивелир целесообразно использовать, когда на первом месте абсолютная точность и независимость от погодных условий, а скорость и простота использования вторичны.
- Ротационный лазерный нивелир идеален для больших помещений и на строительных площадках. Благодаря автоматическому самовыравниванию и работе в одиночку прибор сокращает время разметки в разы. Однако на ярком солнце лазерный луч не виден без приемника, а сильная вибрация от работающей рядом техники может временно снижать точность. Этот инструмент незаменим там, где нужно видеть ровную горизонталь прямо на объекте. Например:
- Ландшафтный дизайн и благоустройство: планировка участка, разметка дорожек, установка заборов по одной высоте.
- Общестроительные работы: выверка опалубки, кладка стен, выравнивание фундамента.
- Монтаж систем: установка осветительных приборов или навесного оборудования на одной высоте.
Используйте ротационный лазерный нивелир, если на первом месте наглядность и скорость создания разметки.
RGK SP-310
- Дальность построения с приемником, м 600
- Точность, мм/м ± 0.1
- Количество лучей, шт 3
RGK SP-500
- Дальность построения с приемником, м 900
- Точность, мм/м ± 0.03
- Количество лучей, шт 3
Сравнительная таблица
Чтобы определить, какой нивелир выбрать для стройки, представим их ключевые характеристики в таблице для сравнения.
| Критерий | Оптический нивелир | Ротационный нивелир |
| Вид оборудования | Измерительный прибор для высокоточного нивелирования — определения превышений между точками местности. | Разметочный инструмент для быстрого построения круговой световой линии по горизонтали или вертикали. |
| Принцип работы | Оптическая труба наводится на рейку, отсчеты снимаются визуально оператором. | Лазерный луч вращается с высокой скоростью, проецируя видимую лазерную плоскость. |
| Количество операторов | 2 человека — оператор и помощник для работы с рейкой. | 1 человек — прибор сам создает плоскость и управляется с пульта ДУ. |
| Дальность действия | До 100–150 м, в зависимости от кратности зрительной трубы. Эффективен на открытых пространствах (поле, трасса). | Без приемника — до 50–100 м (видимость лазерной точки/линии глазом). С лазерным приемником — до 300–800 м, в зависимости от модели. Идеален для средних объектов и больших помещений. |
| Точность |
Высокая. Выражается как средняя квадратическая погрешность (СКО) на 1 км двойного хода: Технические модели: ±1–2 мм/км Точные и высокоточные: до ±0,5 мм/км |
Средняя. Обычно указывается в мм на 1 метр или мм на 10 м: Профессиональные: от ± 0.03 мм/м (то есть ±1 мм на 10 м) |
| Скорость работы | Низкая. Каждый замер занимает время (установка рейки, фокусировка, снятие отсчета, запись). | Мгновенная разметка. Измерение не требуется, видно сразу. |
| Условия работы | Не зависит от погоды. Работает в любых условиях (дождь, туман, яркое солнце). Полностью автономен. | Зависит от погоды и света. Яркий солнечный свет «съедает» луч (нужен приемник), боится ливня и сильной вибрации. |
| Сложность обучения | Высокая — требует знаний, опыта и навыков обращения с геодезическим оборудованием | Низкая — простой и интуитивно понятный в управлении даже новичкам |
| Стоимость | Относительно низкая. Базовые модели от 15–20 тыс. ₽. Хороший оптический нивелир доступнее профессионального ротационника. | Высокая. Выше 40–50 тыс. ₽. за профессиональные модели, плюс цена приемника и аккумуляторов. |
| Надежность | Максимальная (минимум электроники, не боится падений) | Зависит от ухода за электроникой и степени защиты корпуса |
| Источник питания | Не нуждается в питании (батарейки только для подсветки сетки) | Аккумулятор (требует подзарядки) |
Основные ошибки при выборе оборудования
- Покупка дорогого ротационника для простых задач. Если вам нужно раз в год выровнять пол в гараже, проверить уклон отмостки или повесить полки, профессиональный ротационный нивелир с приемником — это избыточная трата бюджета. Для таких целей хватит простого линейного лазерного уровня. Платить за функцию, которая не окупится, нет смысла.
- Игнорирование необходимости поверки. Оба прибора со временем теряют точность из-за транспортировки, вибраций, перепадов температур и естественного износа механизмов. Работать без регулярной поверки — значит рисковать кривыми стенами, перекошенным фундаментом или перерасходом стройматериалов. Точность нужно подтверждать свидетельством о метрологической поверке нивелира, особенно при сдаче объектов в рамках госзаказов.
Подведем итог
Оптический и ротационный нивелиры — не конкуренты, а инструменты для разных этапов строительства. Оптика выигрывает в надежности, автономности и предельной точности на больших открытых площадках, но требует двух человек и времени на ручные замеры. Ротационный лазерный нивелир обеспечивает скорость, комфорт работы в одиночку. Идеален для интерьеров и быстрой разметки, но зависит от источников питания и требует защиты от сложных погодных условий.
Выбирайте оптический нивелир, если важна точность до миллиметра на километр и работа в полевых условиях без электричества. Берите ротационник, если приоритет — скорость, автоматизация и разметка внутри помещений для стяжки, монтажа перегородок, укладки плитки. Выбор правильного инструмента под задачу позволит сэкономить время, нервы и бюджет.
