RGK DO-1004 цифровой осциллограф, 754590

RGK
(0)
Код: 96489
Печать
  • Артикул 754590
  • Гарантия 1 год
  • Тип осциллографацифровой
  • Вертикальная система
  • Количество каналов4
  • Полоса пропускания100 МГц
  • Время нарастания фронта импульса≤3,5 нс
  • Разрядность аналого-цифрового преобразователя8 бит
  • Диапазон коэффициента вертикальной разверткиот 1 мВ/дел до 20 В/дел
  • Отключаемое ограничение полосы пропускания аналогового сигнала20 МГц
  • Горизонтальная система
  • Максимальная частота дискретизации1 Гвыб/с
Товар участвует в акциях

Измерительные приборы RGK со скидкой до -29%

Описание таб

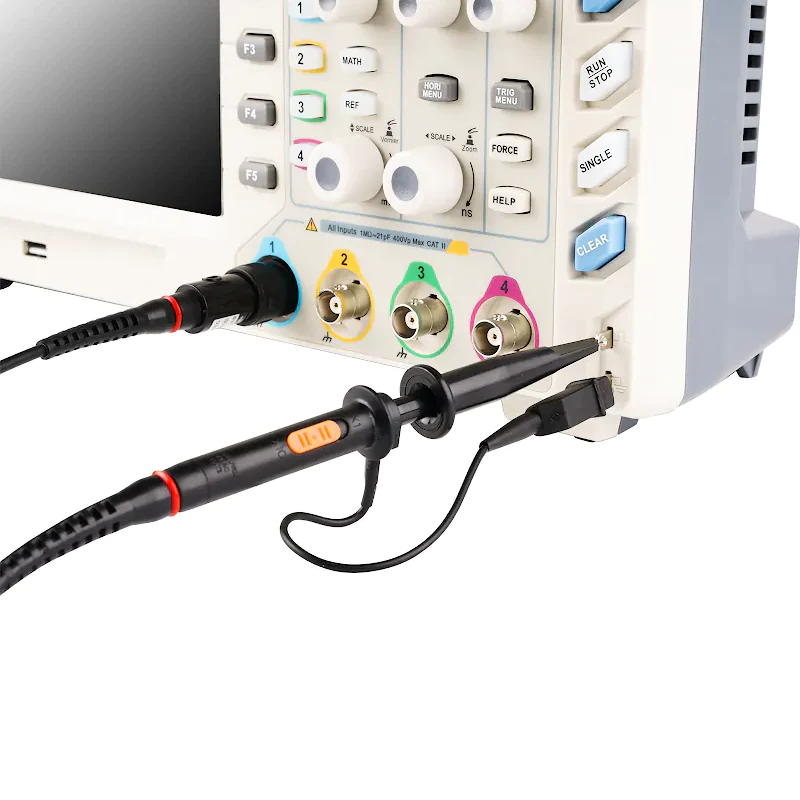

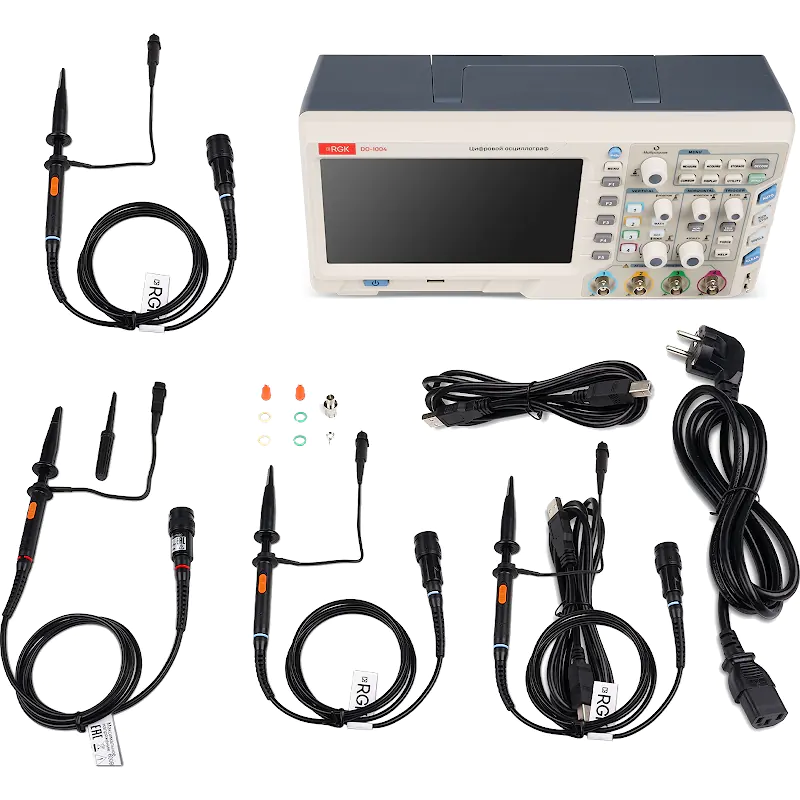

Цифровой осциллограф RGK DO-1004 используется в научно-исследовательских центрах и лабораториях благодаря высокой производительности и многочисленным функциям, позволяющим решать разнообразные задачи. Прибор служит для отображения, исследования, измерения и записи параметров электрических сигналов в полосе частот от 0 до 100 МГц. Четыре канала позволяют сравнивать осциллограммы от разных устройств. Максимальная частота дискретизации составляет 1 ГГц. В комплект поставки входят четыре пассивных пробника и USB-кабель для подключения к компьютеру.

Ключевые особенности:

  • Цветной ЖК-дисплей диагональю 8".
  • Скорость захвата формы сигнала до 80000 мбит/с.
  • Декодирование протоколов RS232, I2C, SPI.

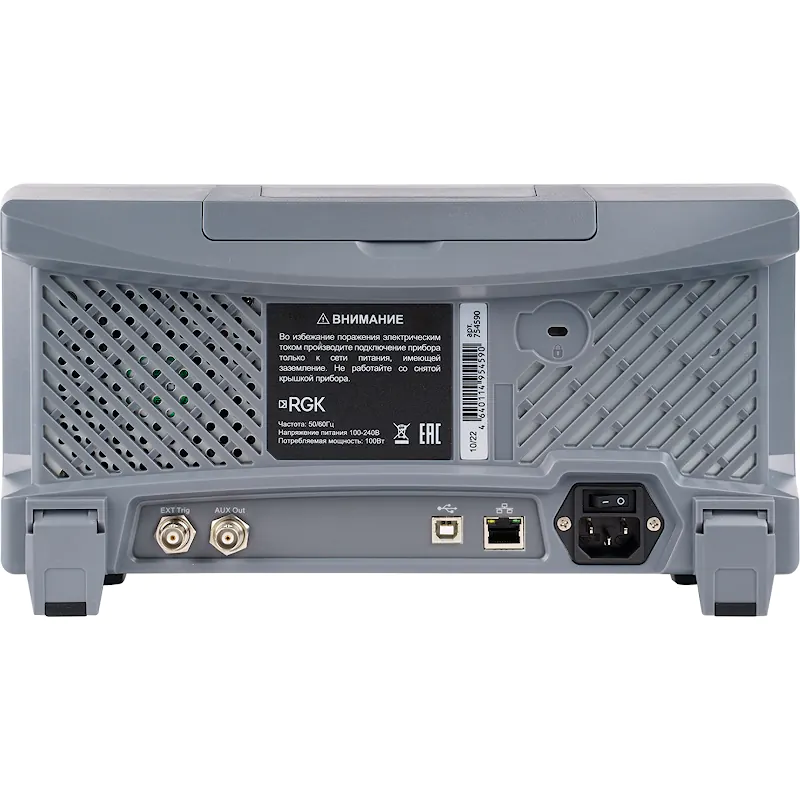

  • Возможность подключения к компьютеру и локальной сети.
  • Синхронизация и настройка условия запуска сигнала.
  • БПФ и основные математические операции.
  • Непрерывное измерение и запись в реальном времени.
  • Автоматическое измерение 34 параметров формы сигнала.
  • Сохранение в памяти и воспроизведение осциллограмм.

RGK DO-1004 в работе

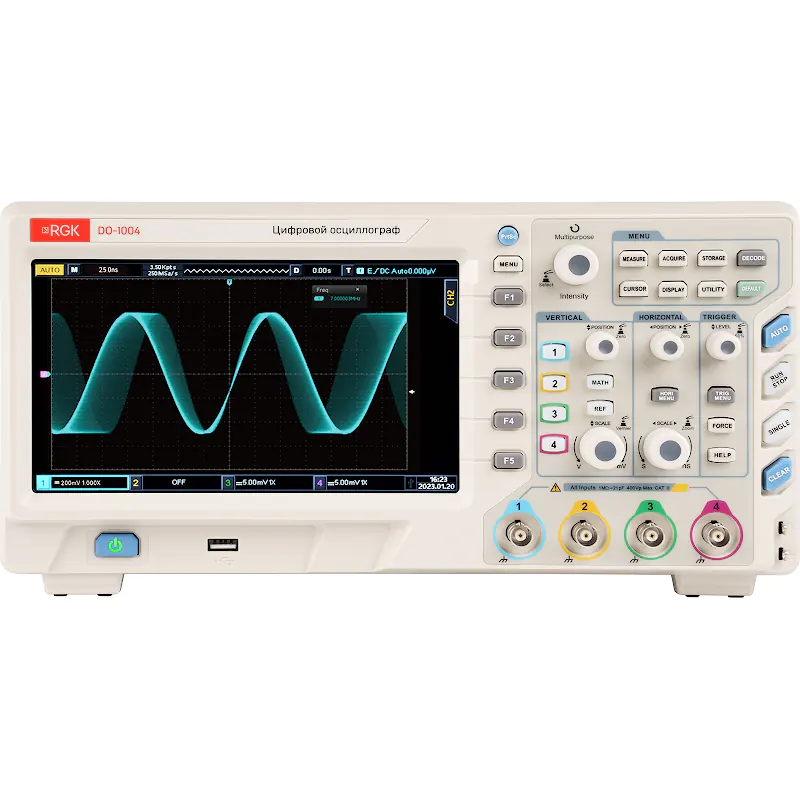

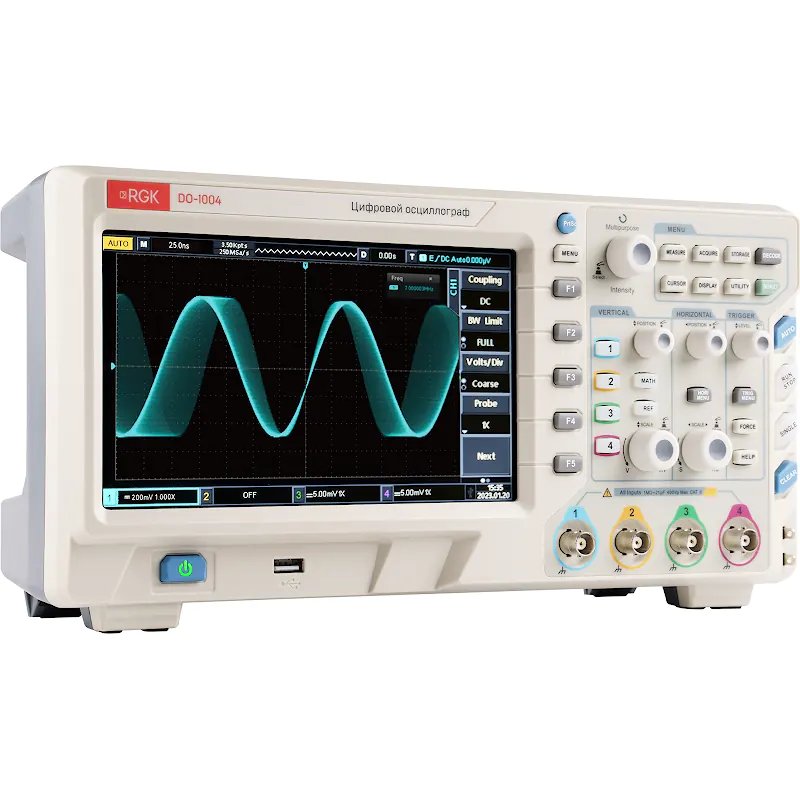

Передняя панель предоставляет удобный доступ к функциям и операциям осциллографа. Интуитивно понятное пользовательское меню на русском языке и цветной дисплей высокого разрешения обеспечивают комфортную работу. Регуляторы и кнопки с информативными подписями позволяют быстро разобраться в функциях прибора.

Удобство эксплуатации

Чтобы не тратить время на настройку, можно нажать всего лишь одну кнопку авторегулировки и аппарат самостоятельно выберет оптимальные параметры для измерения и вывода осциллограммы, такие как развертка, смещение и режим запуска. Высокая частота дискретизации позволяет определить быстроизменяющиеся сигналы.

Широкие функциональные возможности

Осциллограф RGK DO-1004 способен декодировать входные сигналы каналов с использованием наиболее распространенных протоколов, таких как RS232, I2C, SPI. Эта функция полезна при выполнении отладки программного обеспечения. Во внутренней памяти или на внешнем накопителе можно сохранять настройки и данные, в том числе видеозаписи в трех поддерживаемых форматах: PAL, NTSC, SECAM. Прибор поддерживает основные математические операции с осциллограммами и функцию быстрого преобразования Фурье. Система синхронизации позволяет определить условия запуска сигнала и обеспечить его стабильное отображение.

  • Прочее
  • Серия DO

Комплектация

  • Цифровой осциллограф RGK DO-1004
  • Инструкция
  • Упаковка.

Сертификаты

Характеристики таб
Тип осциллографацифровой
Вертикальная система
Количество каналов4
Полоса пропускания100 МГц
Время нарастания фронта импульса≤3,5 нс
Разрядность аналого-цифрового преобразователя8 бит
Диапазон коэффициента вертикальной разверткиот 1 мВ/дел до 20 В/дел
Отключаемое ограничение полосы пропускания аналогового сигнала20 МГц
Горизонтальная система
Максимальная частота дискретизации1 Гвыб/с
Диапазон временной разверткиот 5 нс/дел до 50 с/дел
Глубина памяти56 Мб
Математические операции
Операции над осциллограммами+, -, ×, ÷, FFT (БПФ)
Оконные функции для БПФХэннинга, Блэкмана, Хэмминга, прямоугольное
Цифровой фильтрвысокочастотный, низкочастотный, подавление полосы
Общие характеристики
ЖК-дисплей8 дюймов
Разрешение дисплея800х480 пикселей
Напряжение питания~100-240 В
Габаритные размеры116 х 336 х 174 мм
Масса3,5 кг

Файлы

Инструкция к цифровому осциллографу RGK DO-1004.pdf

2.81 МБ

Скачать
