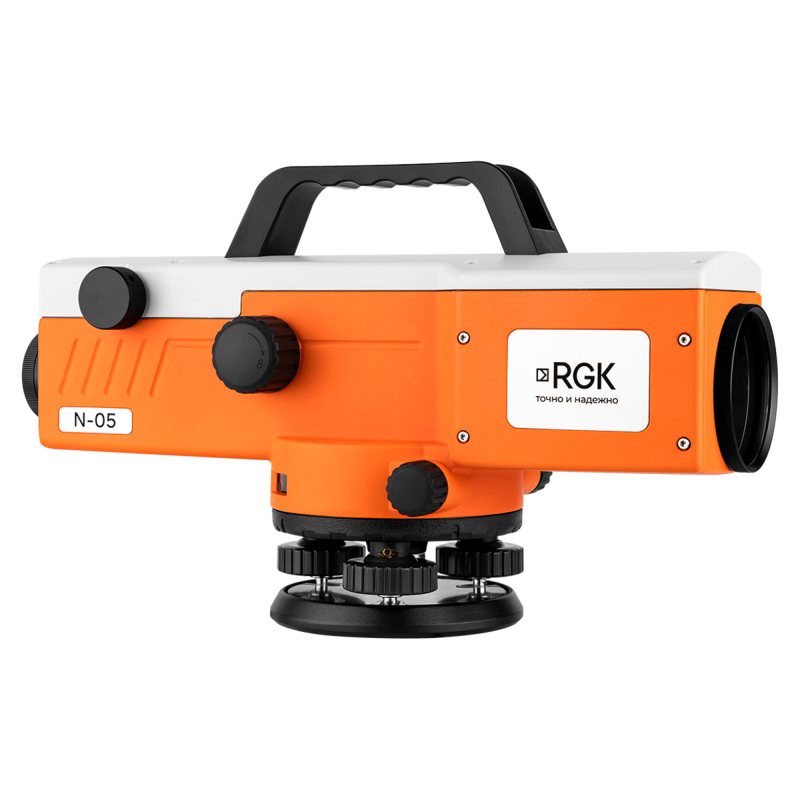

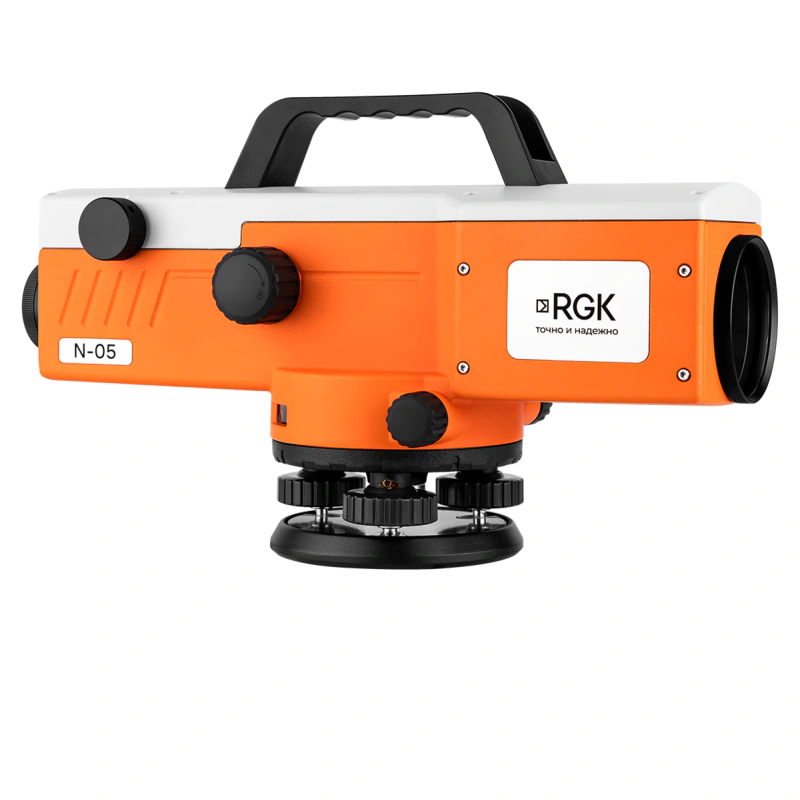

RGK N-05 оптический нивелир , 723634

(0)

Код: 99461

Печать

Артикул 723634
Гарантия 25 лет

Увеличение44х
Погрешность (СКО)±0,5 мм
Компенсаторавтоматический (магнитный)
Диаметр объектива54 мм
Угол поля зрения1°20'
Минимальное фокусное расстояние1 м
Изображениепрямое
Просветленная оптикаесть
Диапазон работы компенсатора±15'

Достоинства оптического нивелира RGK N-05

Работа в стесненных условиях

Минимальное фокусное расстояние 1 м позволяет выполнять измерения в помещениях, тоннелях и других ограниченных пространствах.

Точная наводка на рейку

Бесконечные двусторонние наводящие винты обеспечивают плавную и точную наводку на рейку без рывков при работе на больших расстояниях.

Высокая точность измерений

Погрешность ±0,5 мм/км двойного хода соответствует требованиям для нивелирных сетей высокого класса точности.

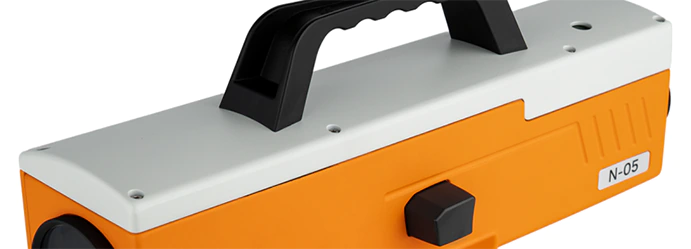

Эргономичная конструкция

Вес всего 3,5 кг и ручка для переноски, закрепленная на верхней части корпуса, позволяют легко перемещать прибор одним человеком.

Универсальность модели

Крепление на штатив 5/8'' совместимо со стандартными геодезическими штативами. Блокировка компенсатора защищает механизм при транспортировке.

Контроль исправности

Встроенный механизм проверки компенсатора с кнопкой позволяет убедиться в правильности его функционирования перед началом измерений.

Автоматический компенсатор

Магнитный двухосевой компенсатор мгновенно выставляет правильное положение линии визирования при отклонении прибора в пределах ±15'. Точность компенсации 0,1' обеспечивает стабильность показаний даже при незначительных вибрациях или ветре, а кнопка проверки позволяет убедиться в исправности системы перед началом работ.

Надежность в полевых условиях

Степень защиты IP54 защищает оптику и механику от пыли и влаги, а рабочий диапазон температур от –30º до +50ºС позволяет использовать прибор в любых климатических условиях. Светлый цвет верхней части корпуса снижает нагрев на солнце, а внутренняя теплоизоляция компенсирует разницу теплового расширения между стеклянными и металлическими деталями.

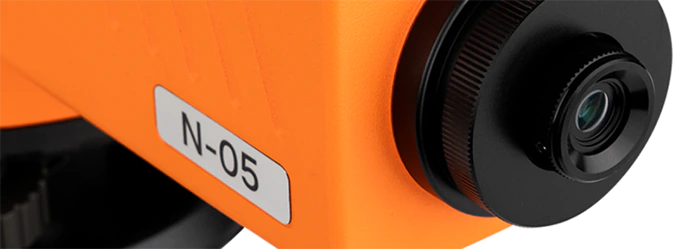

Качественная оптическая система

Просветленная оптика с прямым изображением и диаметром объектива 54 мм обеспечивает яркую и контрастную картинку даже при слабом освещении. Увеличение 44х позволяет четко различать деления на рейке на расстоянии до 100 м. Угол поля зрения 1°20' обеспечивает удобную наводку без частых перестановок прибора.

Описание Характеристики Отзывы(0)

Описание

Оптический нивелир RGK N-05 — высокоточный геодезический инструмент для выполнения ответственных измерений с погрешностью не более ±0,5 мм на километр двойного хода. Прибор предназначен для прокладки нивелирных ходов, обновления и расширения нивелирных сетей I и II классов, мониторинга деформации конструкций и просадки грунтов, а также для промышленных измерений и выставки оборудования. Высокое увеличение 44х и автоматический компенсатор обеспечивают точность и надежность измерений даже в сложных полевых условиях. Оптический нивелир с подходит для решения широкого спектра строительных и геодезических задач.

Ключевые особенности:

Увеличение 44х, погрешность ±0,5 мм/км двойного хода.
Автоматический магнитный компенсатор с диапазоном работы ±15'.
Просветленная оптика с прямым изображением, диаметр объектива 54 мм.
Минимальное фокусное расстояние 1 м для работы в стесненных условиях.
Степень защиты от пыли и влаги IP54, рабочая температура от –30º до +50ºС.
Микрометрический винт для считывания показаний с разрешением 0,05 мм.
Бесконечные двусторонние наводящие винты для плавной наводки.
Крепление на штатив 5/8'', небольшой вес.

RGK N-05 в работе

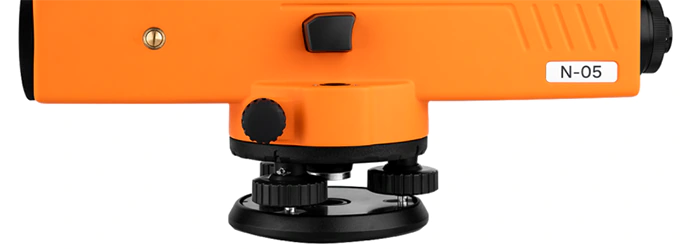

Нивелир устанавливается на штатив и выставляется по горизонту с помощью трех подъемных винтов и пузырька круглого уровня. После фокусировки на рейке автоматический компенсатор мгновенно выставляет правильное положение линии визирования, устраняя неточность выставления по горизонту. Для считывания показаний используется микрометрическое приспособление на основе стеклянной пластины с плоскопараллельными гранями. Оно обеспечивает считывание показаний с разрешением 0,05 мм при работе с инварными рейками, имеющими 5-миллиметровые деления. Прибор одинаково эффективен как для строительных задач (заливка фундаментов, контроль горизонтальности перекрытий), так и для прецизионных геодезических работ — прокладки нивелирных сетей, мониторинга деформаций мостов и плотин.

Возможности измерений

Оптический нивелир позволяет выполнять площадное нивелирование, прокладку нивелирных ходов любой сложности и одиночные замеры превышений с рекордной точностью. Встроенный горизонтальный круг с ценой деления 1º или 1 гон позволяет выполнять угловые измерения и ориентирование нивелира RGK N-05 на местности. Система контроля исправности компенсатора с кнопкой проверки гарантирует надежность показаний даже при длительных измерениях в условиях перепада температур.

Характеристики Смотреть все Все

Общие
Точность, мм/м ± 0.0005
Увеличение 44x
Тип компенсатора магнитный
Функции и особенности
Высокоточные да
Прочее
Серия N
Габариты и вес
Габариты без упаковки, мм 300 x 150 x 175
Вес нетто, кг 3.5
Единица товара Штука
Вес упакованного товара, кг 6.2
Габариты упакованного товара, мм 450 x 380 x 290

Комплектация

Оптический нивелир RGK N-05
Нитяной отвес
Юстировочный набор (шестигранный ключ, шпилька, салфетка)
Руководство по эксплуатации
Транспортировочный кейс

Сертификаты

Характеристики таб

Увеличение	44х
Погрешность (СКО)	±0,5 мм
Компенсатор	автоматический (магнитный)
Диаметр объектива	54 мм
Угол поля зрения	1°20'
Минимальное фокусное расстояние	1 м
Изображение	прямое
Просветленная оптика	есть
Диапазон работы компенсатора	±15'
Точность компенсатора	0.1'
Крепление на штатив	5/8''
Чувствительность	8’/2 мм
Цена деления горизонтального круга	1° или 1 гон
Степень защиты от пыли и влаги	IP54
Диапазон рабочей температуры	от -30° до +50°С
Температура хранения	от -30° до +50°С
Размеры	300 x 150 x 175 мм
