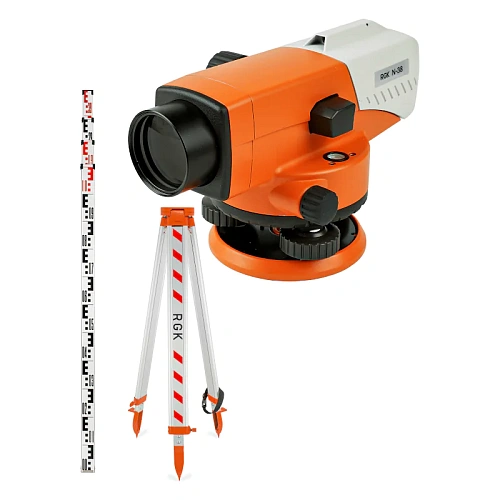

Комплект - оптический нивелир RGK N-38, рейка AMO S4 и штатив S6-N, 752572
Поделиться
- Артикул 752572
- Гарантия 25 лет
- Госреестр № 80339-20
- Диаметр объектива, мм46
- Увеличение, х38
- Разрешение измерений, "3
- Точность [СКО на 1 км двойного хода], мм0,7
- Изображениепрямое
- Длина зрительной трубы, мм215
- Диапазон работы компенсатора, '15
- Вес устройства, кг2
Покупай то, что нравится. С рассрочкой 0-0-10
Бесплатно доставим в пункт выдачи CDEK при покупке от 5000 ₽
Поделиться
Оптический нивелир RGK N-38, рейка AMO S4 и штатив S6-N предназначены для нивелирования III класса, геодезических, маркшейдерских, строительных и прочих изысканий. Использовать комплект измерительных приборов выгодно и удобно, при этом гарантирован более точный результат работы.
Ключевые особенности
- В наборе есть все, что нужно для работы.
- Точность нивелира достигает 0,7 мм/км.
- Штатив и рейка имеют телескопическую конструкцию.
- Оборудование защищено от коррозии, пыли и влаги.
- Использовать набор можно при температуре от -40 до +50 градусов.
- Инструменты из ударопрочных материалов имеют заметную расцветку.

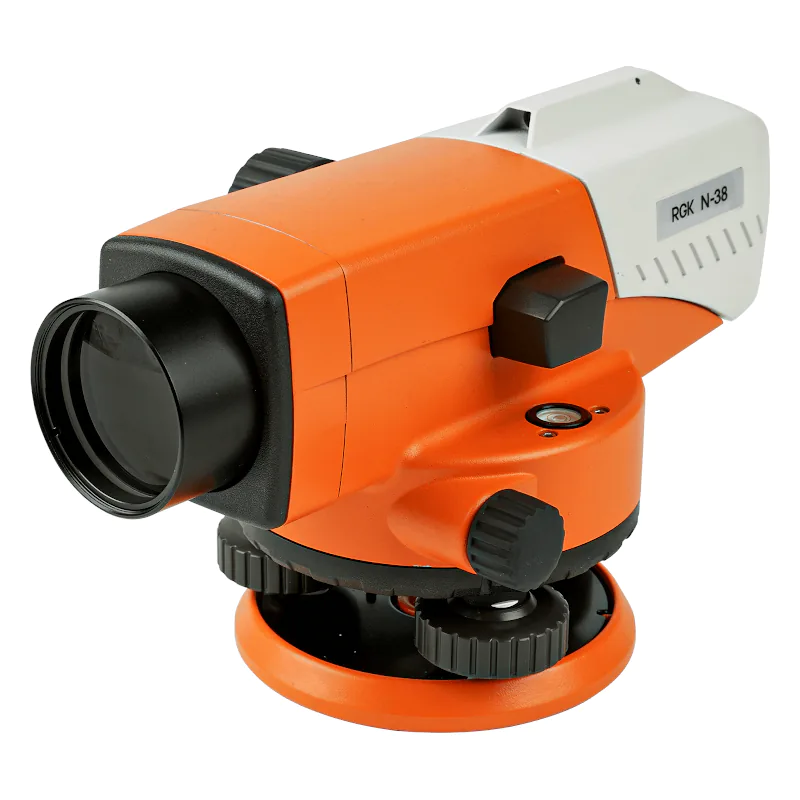

Возможности RGK N-38
Оптический нивелир применяется для выноса точек, выравнивания грунта, заливки фундамента, стяжки пола, разуклонки кровли, отслеживания деформаций и других работ на стройплощадке. Погрешность измерений прибора высокого класса точности составляет всего 0,7 мм на 1 км двойного хода. Качественная оптика обеспечивает увеличение до 38 раз. Минимальное фокусное расстояние — 30 см. Универсальный прибор можно использовать при возведении частного дома, многоэтажного здания, строительстве новых дорог и тоннелей.
Прямое изображение удобно для восприятия, уменьшает нагрузку на зрение. Компенсационная система с магнитным демпфером автоматически корректирует огрехи установки штатива, устраняет небольшие отклонения от горизонта, гасит колебания от работающей строительной техники и прочих источников вибрации.

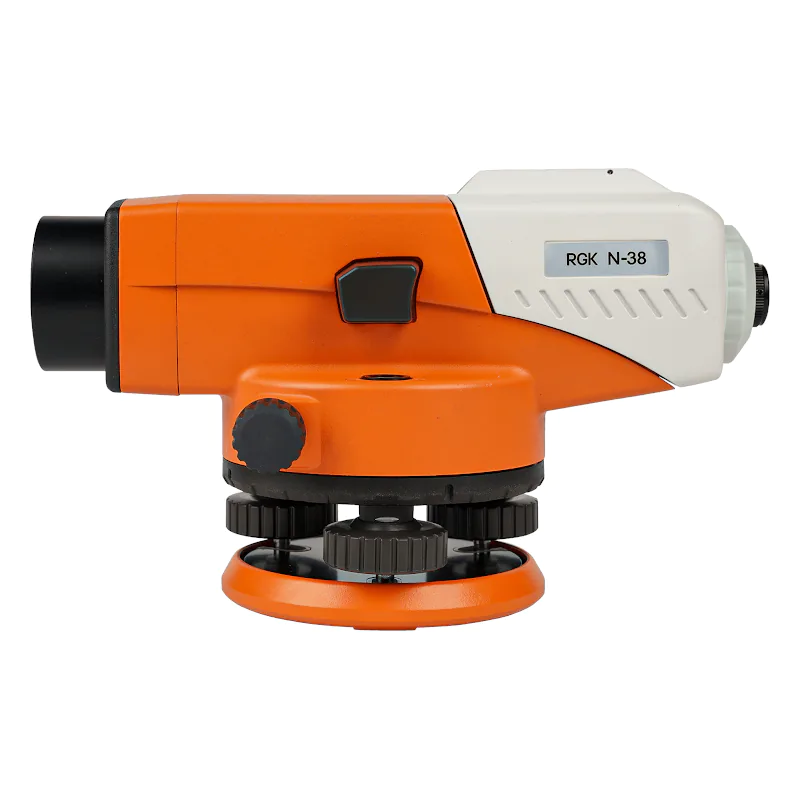

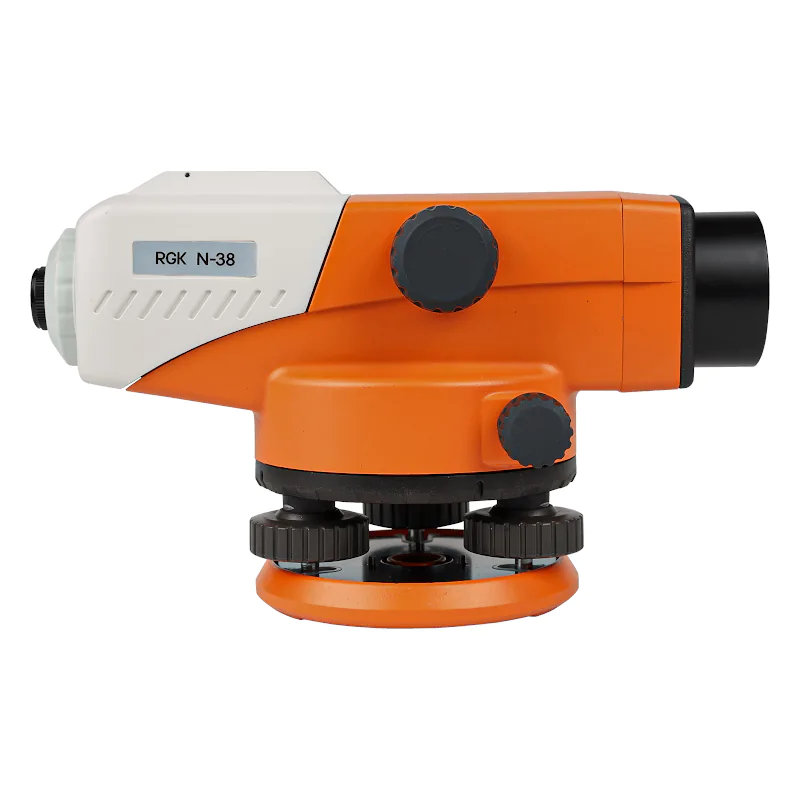

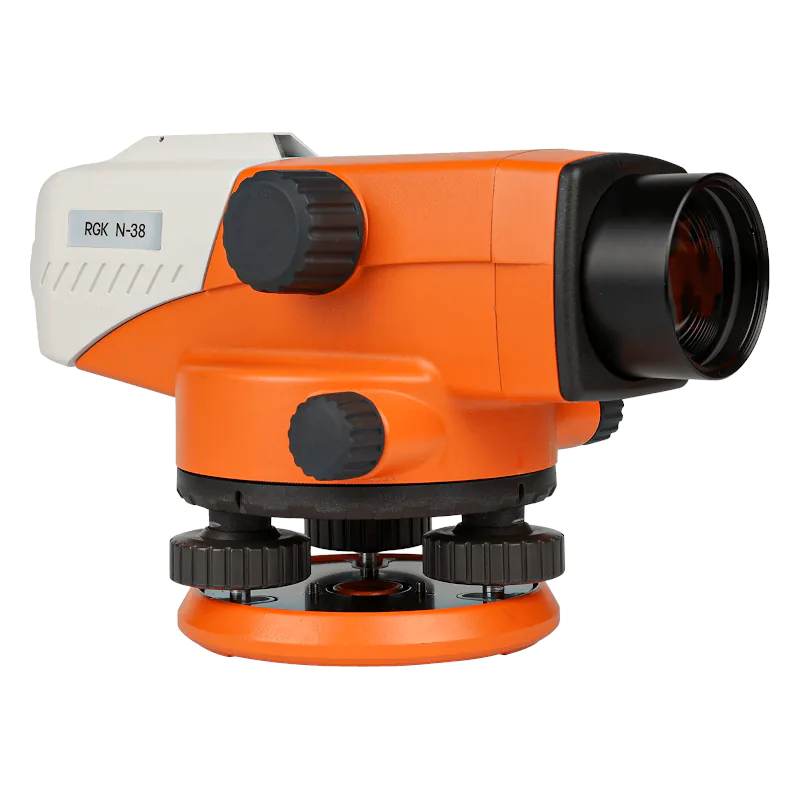

Конструкции нивелира

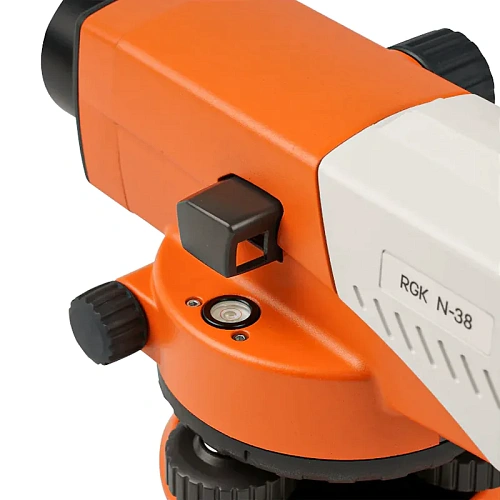

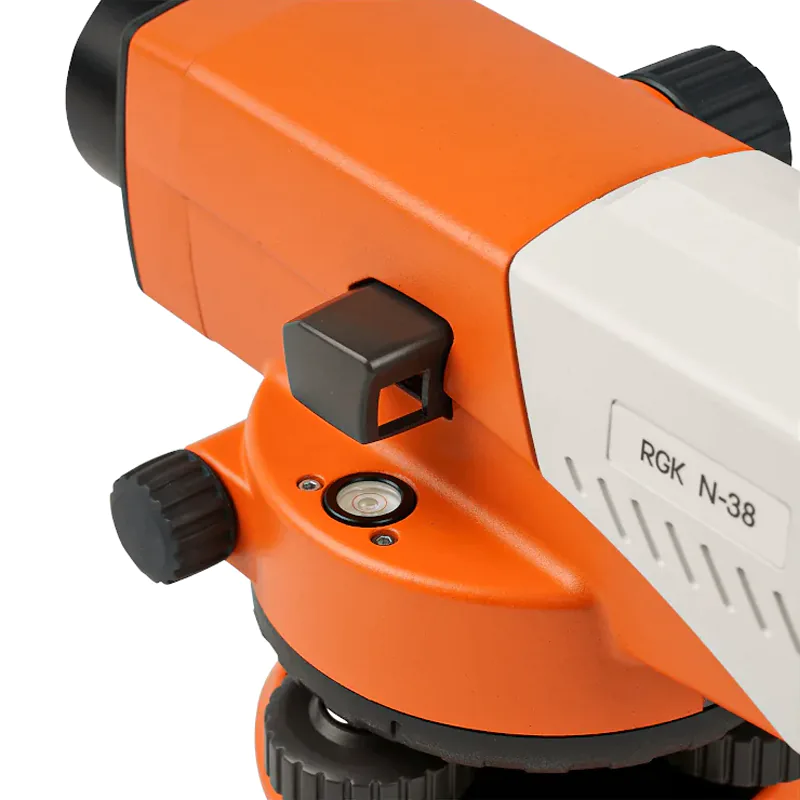

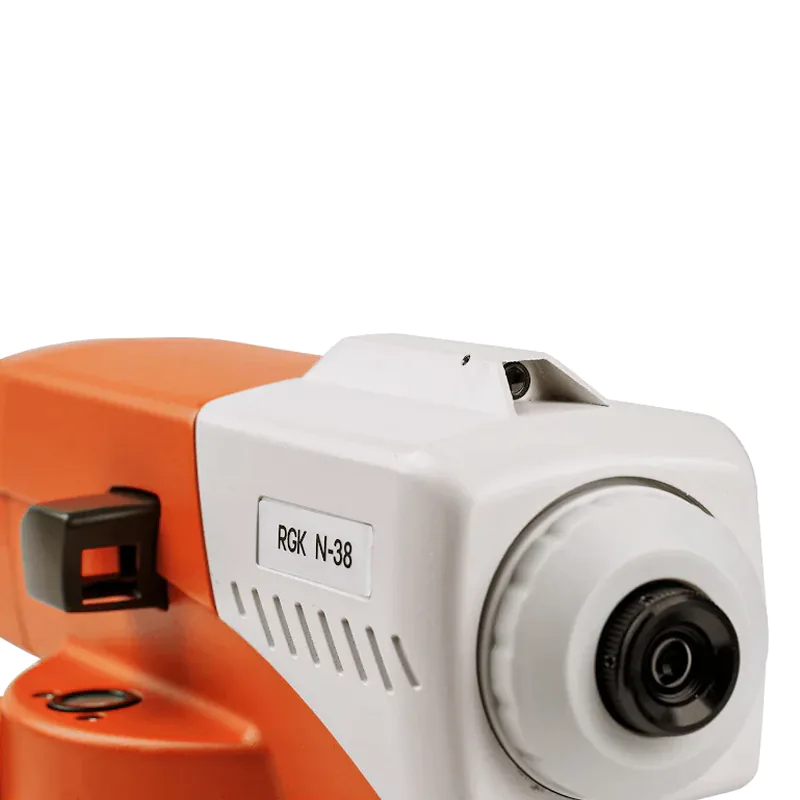

Для настройки нивелира RGK N-38 используются наводящие винты с плавным ходом, для контроля горизонта — встроенный пузырьковый уровень. Зеркальце для наблюдения за круглым уровнем упрощает процесс выравнивания. За счет линзы с просветляющим покрытием изображение хорошо различимо при слабом освещении, пасмурной погоде или в сумерках. Оптика сохраняет прозрачность даже на сильном морозе.
Ударопрочный корпус прибора выполнен из металлического сплава. Нивелир со степенью пылевлагозащиты IPX6 выдерживает кратковременное погружение в воду. Пластиковые регулировочные винты устойчивы к износу и механическим повреждениям, благодаря ребристой поверхности не проскальзывают в руках при работе в перчатках.
Крепление нивелира на штатив

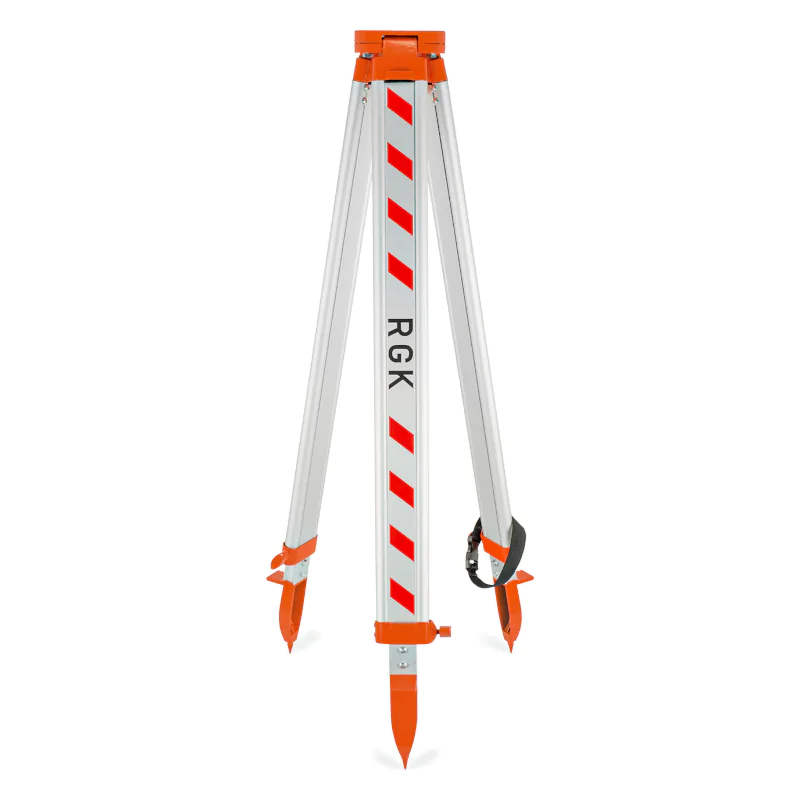

В комплекте предусмотрен штатив RGK S6-N для установки нивелира на удобном для работы уровне. Алюминиевая тренога снабжена горизонтальной площадкой и становым винтом с резьбой 5/8''. Телескопические стойки можно выдвинуть до 170 см и зафиксировать винтами на нужной высоте. Заостренные наконечники позволяют утопить ножки штатива в землю, при этом площадки-упоры не дают глубоко провалиться в рыхлый грунт.
Работа с рейкой

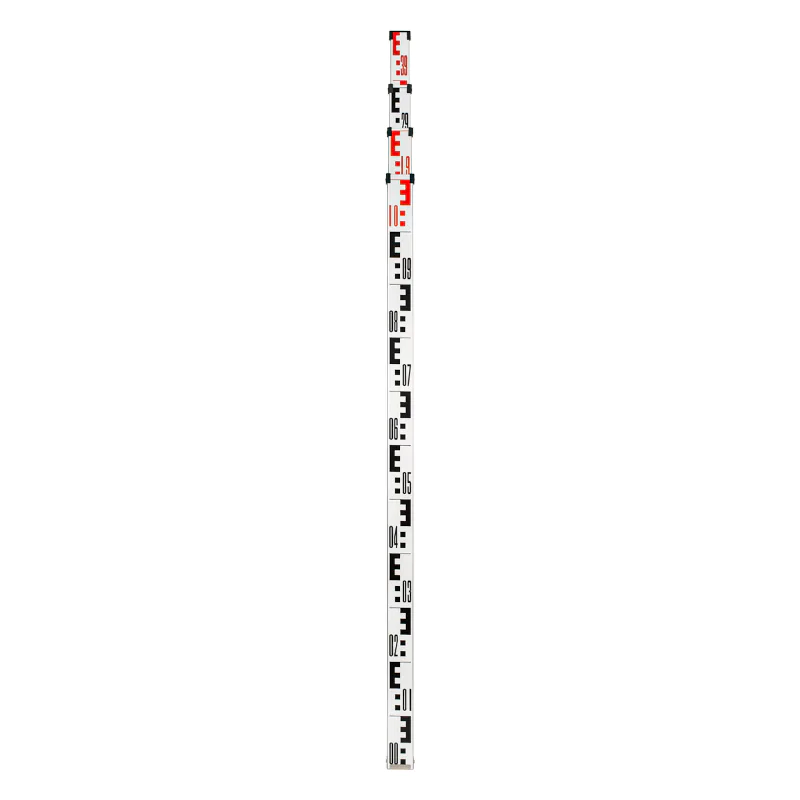

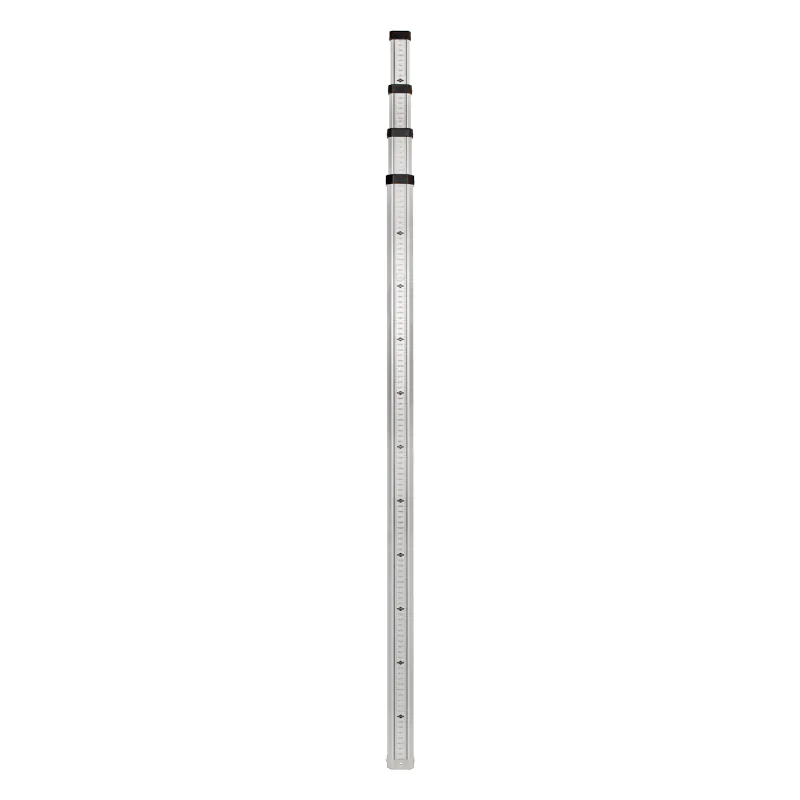

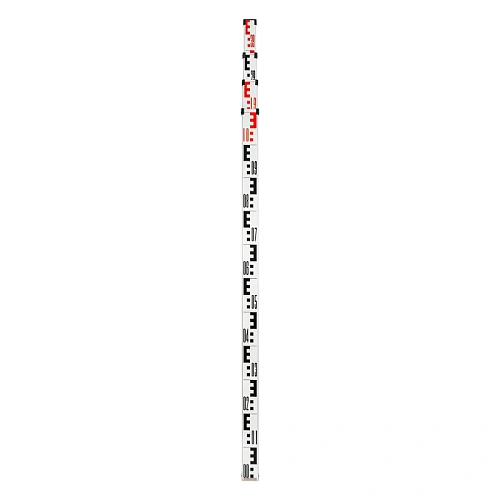

Для определения разности высот с помощью нивелира необходима геодезическая рейка. В данном комплекте предусмотрена модель, состоящая из четырех последовательно выдвигаемых секций с общей высотой 4 м. На одну сторону нанесена миллиметровая разметка, на другую — Е-шкала, которые хорошо считываются на большом расстоянии. Точность измерений составляет 1 мм. Для вертикального выравнивания рейки АМO S4 предусмотрен пузырьковый уровень.
Измерительный инструмент из алюминия устойчив к коррозии, шкалы не стираются и не выцветают в процессе эксплуатации. На рейке предусмотрена металлизированная кнопка фиксации секции для переноса результатов измерений в проект и работы с одинаковыми высотами.
Преимущества комплекта

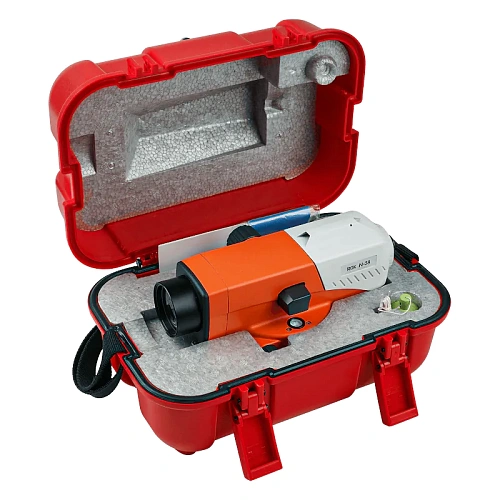

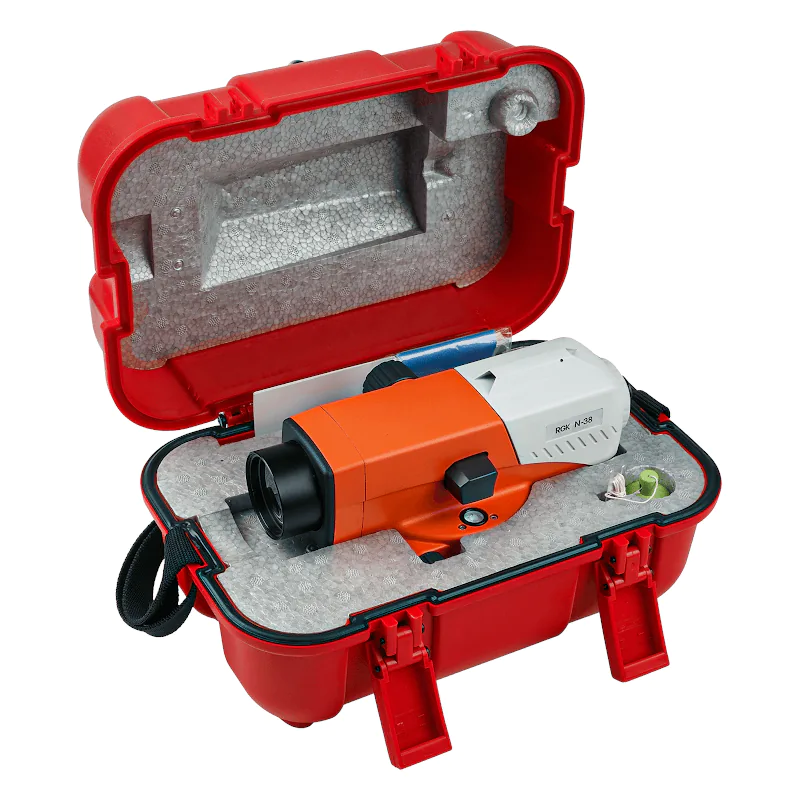

Геодезическое оборудование из комплекта имеет элементы яркого оранжевого цвета, которые хорошо заметны на большом расстоянии. Нивелир поставляется с набором для юстировки и нитяным отвесом. Легкий и компактный инструмент находится в прочном кофре с ложементом. Для удобства хранения и перевозки штатив в сложенном виде можно стянуть ремешком, а рейку убрать в чехол с регулируемым наплечным ремнем.
Характеристики Смотреть все Все
- Общие
- Точность, мм/м ± 0.0007
- Увеличение 38x
- Тип компенсатора магнитный
- Госреестр № 80339-20
- Функции и особенности
- Внесен в госреестр да
- Высокоточные да
- Штатив в комплекте да
- Прочее
- Серия N
- Габариты и вес
- Габариты без упаковки, мм 215 x 130 x 135
- Вес нетто, кг 2
- Единица товара Штука
- Вес упакованного товара, кг 7.26
- Габариты упакованного товара, мм 1200 x 275 x 355

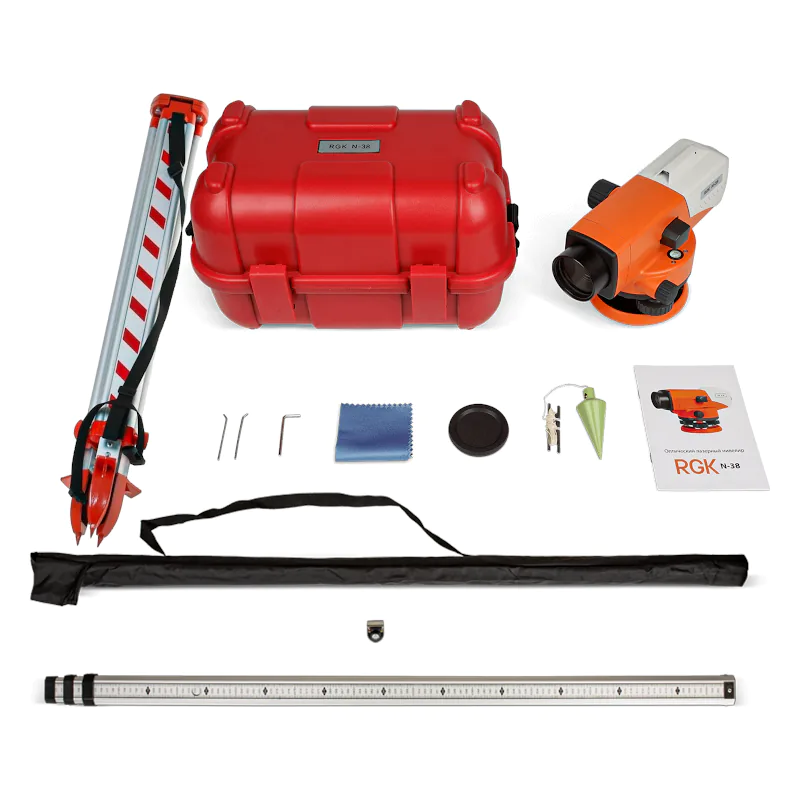

Комплектация
- Оптический нивелир RGK N-38
- Нитяной отвес
- Юстировочный набор
- Руководство по эксплуатации
- Кейс для переноски устройства
- Штатив для нивелиров RGK S6-N
- Ремень для транспортировки штатива
- Рейка навелирная AMO S4
- Пузырьковый уровень
- Сумка для переноски рейки
Сертификаты
| Оптический нивелир RGK N-38 | |
| Увеличение | 38x |
| Точность, мм | 0.7 |
| Компенсатор | маятниковый с магнитным демпфером |
| Диаметр объектива, мм | 46 |
| Разрешение | 3" |
| Угол поля зрения | 1°25' |
| Минимальное фокусное расстояние, м | 0.3 |
| Коэффициент дальномера | 1:100 |
| Постоянная поправка дальномера | 0 |
| Длина зрительной трубы, мм | 215 |
| Изображение | прямое |
| Просветленная оптика | да |
| Диапазон работы компенсатора | ±15' |
| Точность компенсатора | нет данных |
| Крепление на штатив | да |
| Прочее | диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон |
| Степень защиты от пыли и влаги | IPX6 |
| Диапазон рабочей температуры | от -40° до +50°С |
| Температура хранения | от -40° до +50°С |
| Размеры, мм | 215 x 130 x 135 |
| Вес, кг | 2 |
| Штатив RGK S6-N | |
| Применение | для оптических нивелиров |
| Материал | алюминий |
| Зажимы | винты |
| Площадка | плоская |
| Резьбовое соединение | 5/8” |
| Высота (в разобранном состоянии), м | до 1,7 |
| Высота (в собранном состоянии), м | 0,96 |
| Масса, кг | 3 |
| Рейка AMO S4 | |
| Тип | телескопическая |
| Материал | алюминий |
| Высота, м | 4 |
| Кнопка фиксации секций | металлизированная |
| Пузырьковый уровень | да |
| Е-градуировка | да |
| Миллиметровая шкала | да |
| Масса, кг | 1.1 |
