Комплект - оптический нивелир RGK N-38 с поверкой, рейка AMO S5 и штатив S6-N, 752602

(0)

Код: 95919

Печать

Артикул 752602
Гарантия 25 лет
Госреестр № 80339-20

Диаметр объектива, мм46
Увеличение, х38
Разрешение измерений, "3
Точность [СКО на 1 км двойного хода], мм0,7
Изображениепрямое
Длина зрительной трубы, мм215
Диапазон работы компенсатора, '15
Вес устройства, кг2

Описание

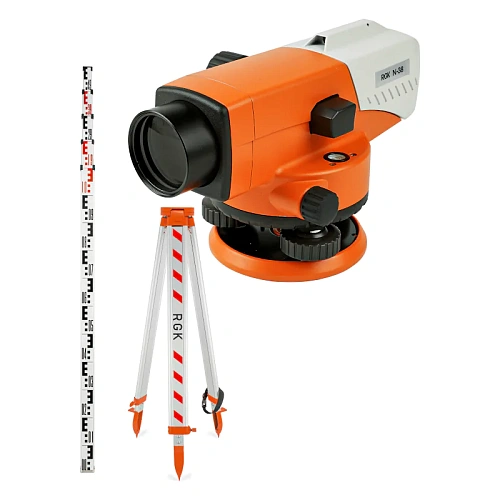

Оптический нивелир RGK N-38 с поверкой, рейка AMO S5 и штатив S6-N предназначены для нивелирования III класса, геодезических, маркшейдерских, строительных и прочих работ. Использовать комплект измерительных приборов выгодно и удобно, при этом гарантирован более точный результат изысканий. Нивелир отъюстирован, прошел поверку, внесен в Госреестр, подходит для ответственных измерений при составлении официальных документов.

Ключевые особенности

Нивелир укомплектован всем необходимым для работы.
Точность профессионального оборудования достигает 0,7 мм/км.
Штатив и рейка имеют выдвижную конструкцию.
Оборудование защищено от коррозии, влаги и пыли.
Рабочая температура от -40 до +50 градусов.

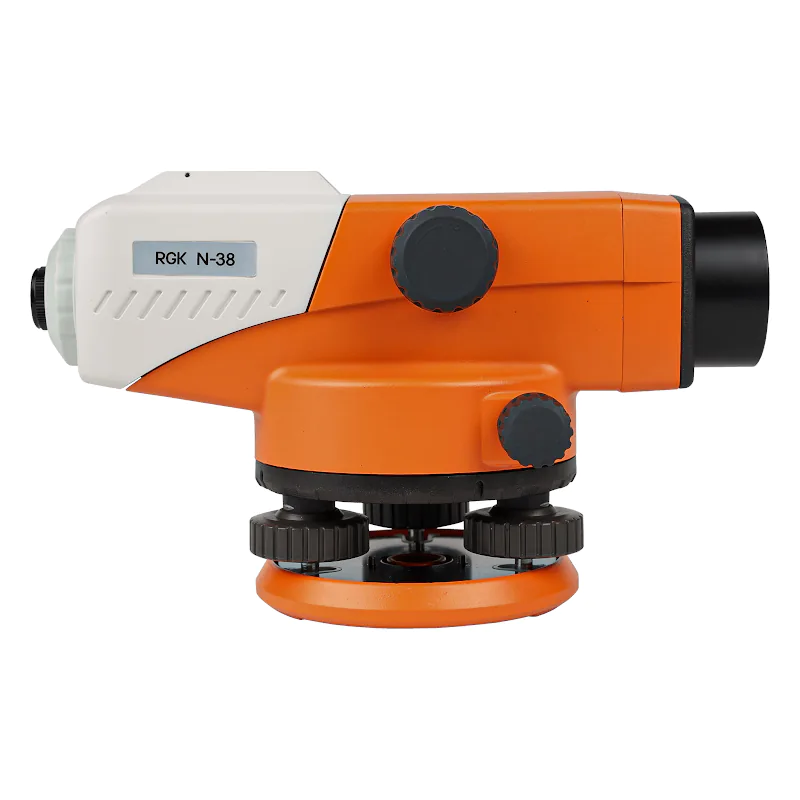

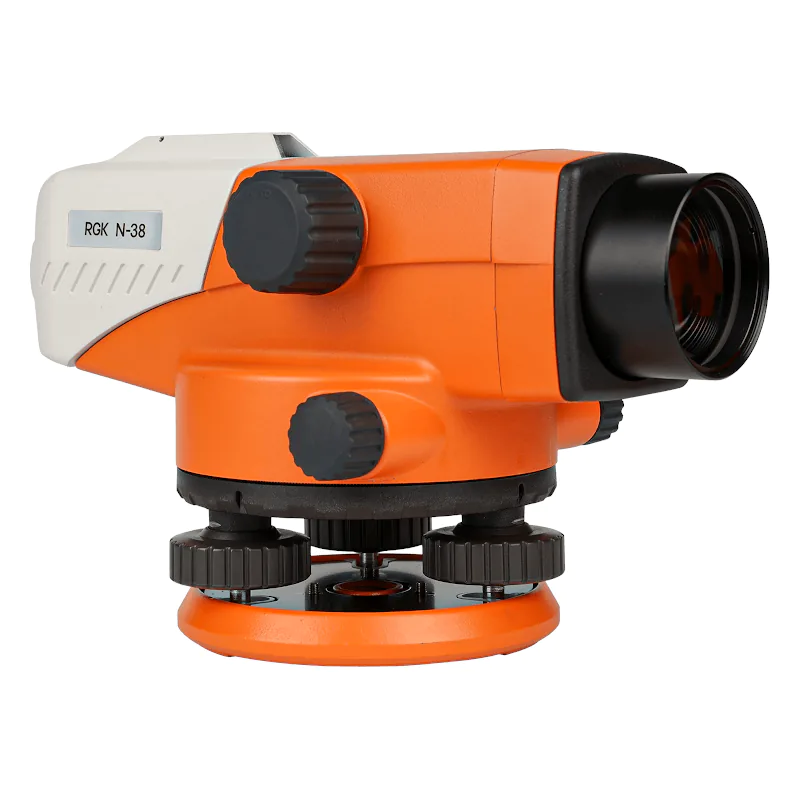

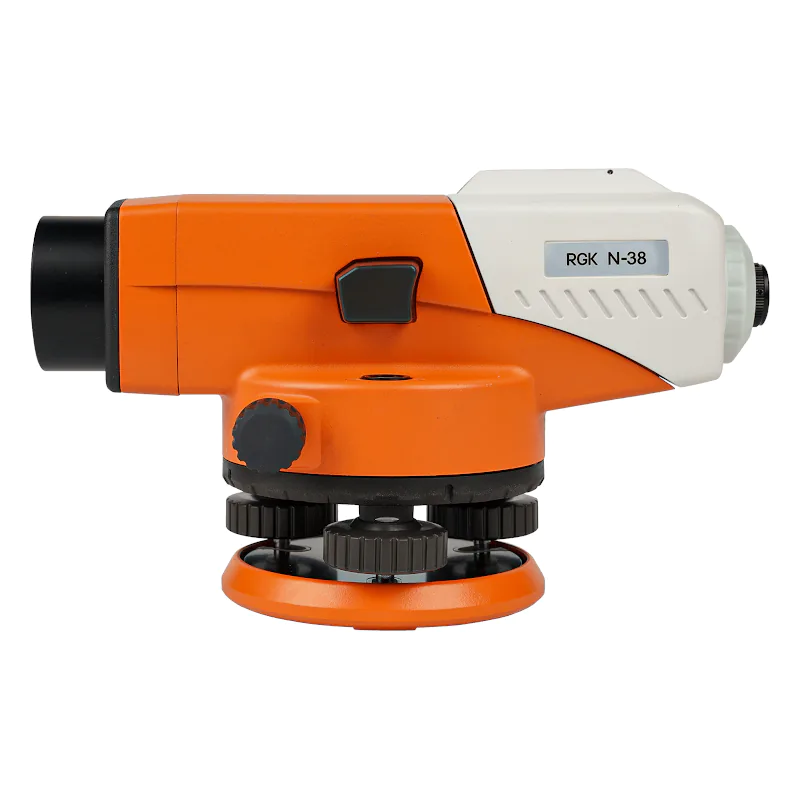

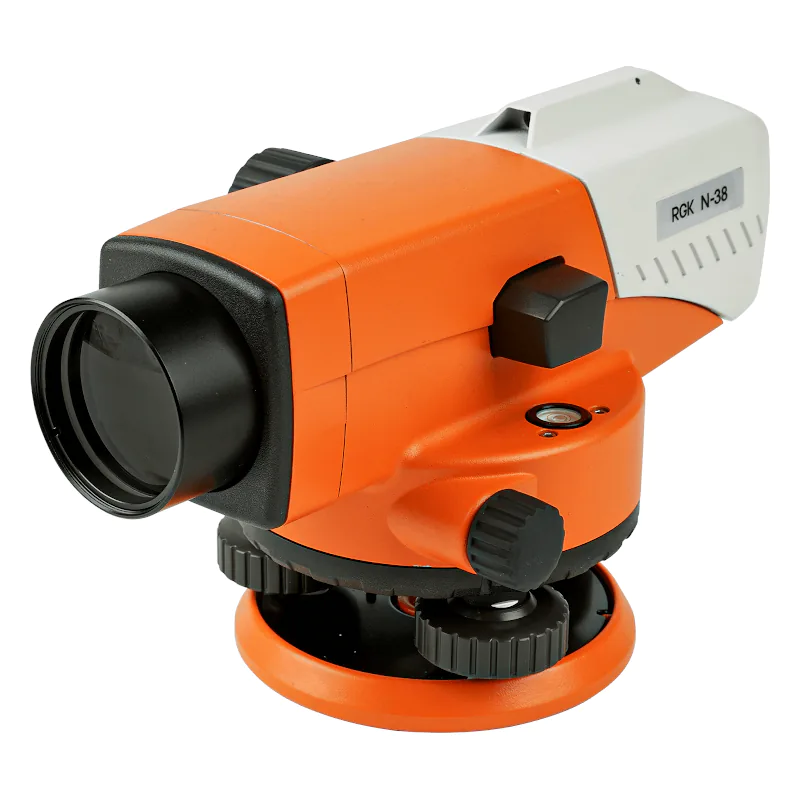

Возможности RGK N-38

Оптический нивелир применяется для выноса точек, выравнивания грунта, заливки фундамента, стяжки пола, разуклонки кровли, отслеживания деформаций и других работ на стройплощадке. СКО прибора высокого класса точности составляет всего 0,7 мм на 1 км двойного хода. Поверка гарантирует корректность полученных результатов, подтверждает качество нивелира. Оптическая система приближает изображение до 38 раз. Минимальное фокусное расстояние — 30 см. Универсальный прибор можно использовать как в частном строительстве, так и при возведении многоэтажных зданий, промышленных объектов, прокладке тоннелей.

Прямое изображение удобно для восприятия, уменьшает нагрузку на зрение. Компенсационная система с магнитным демпфером автоматически корректирует небольшие огрехи установки штатива, устраняет незначительные отклонения от горизонта, гасит вибрацию от работающей строительной техники. Диапазон работы компенсатора — 15'.

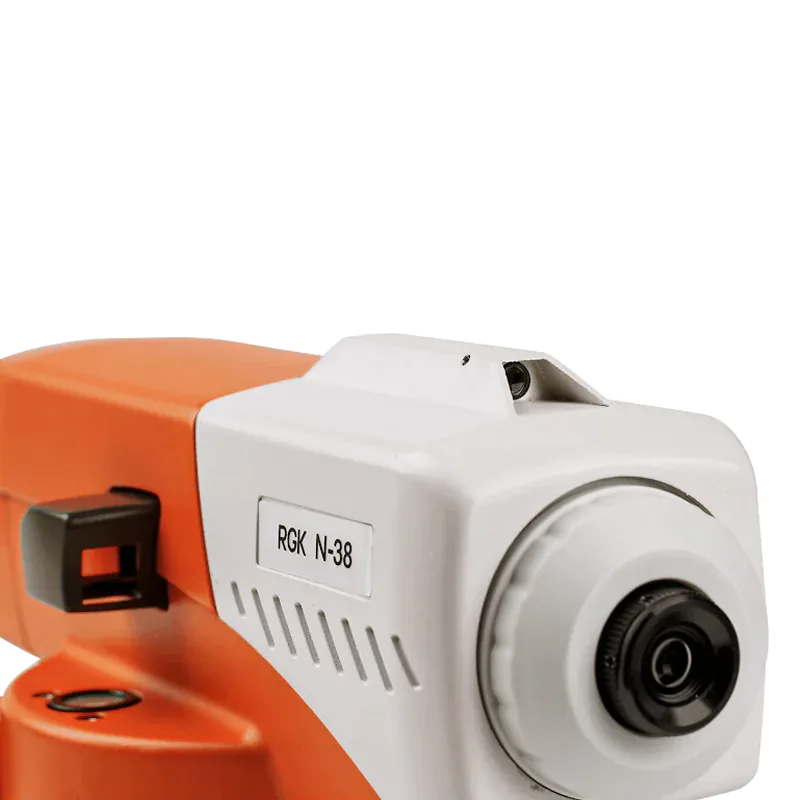

Конструкции нивелира

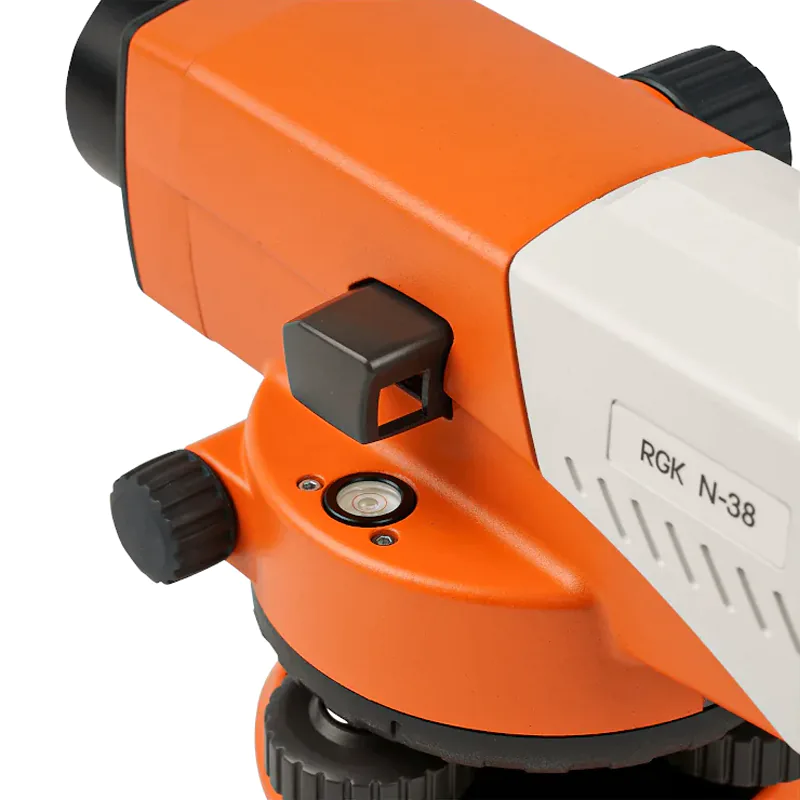

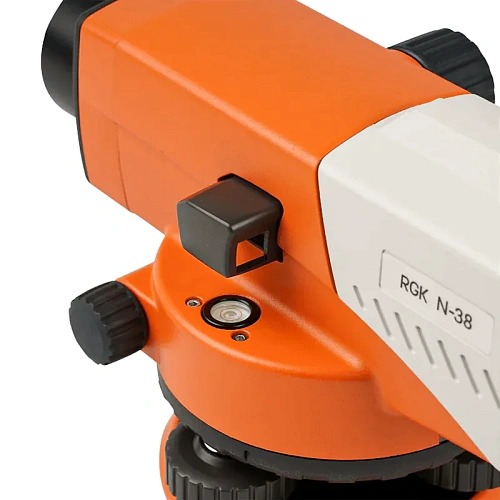

Для настройки нивелира RGK N-38 с поверкой используются наводящие винты с плавным ходом, для контроля горизонта — встроенный пузырьковый уровень. Зеркальце для наблюдения за круглым уровнем упрощает процесс выравнивания. За счет просветляющего покрытия линзы изображение хорошо различимо при слабом освещении, пасмурной погоде или в сумерках. Оптика сохраняет прозрачность даже на сильном морозе.

Ударопрочный корпус прибора выполнен из металлического сплава. Нивелир со степенью пылевлагозащиты IPX6 выдерживает кратковременное погружение в воду. Пластиковые регулировочные винты устойчивы к износу и механическим повреждениям, благодаря ребристой поверхности не проскальзывают в руках при работе в перчатках.

Установка нивелира на штатив

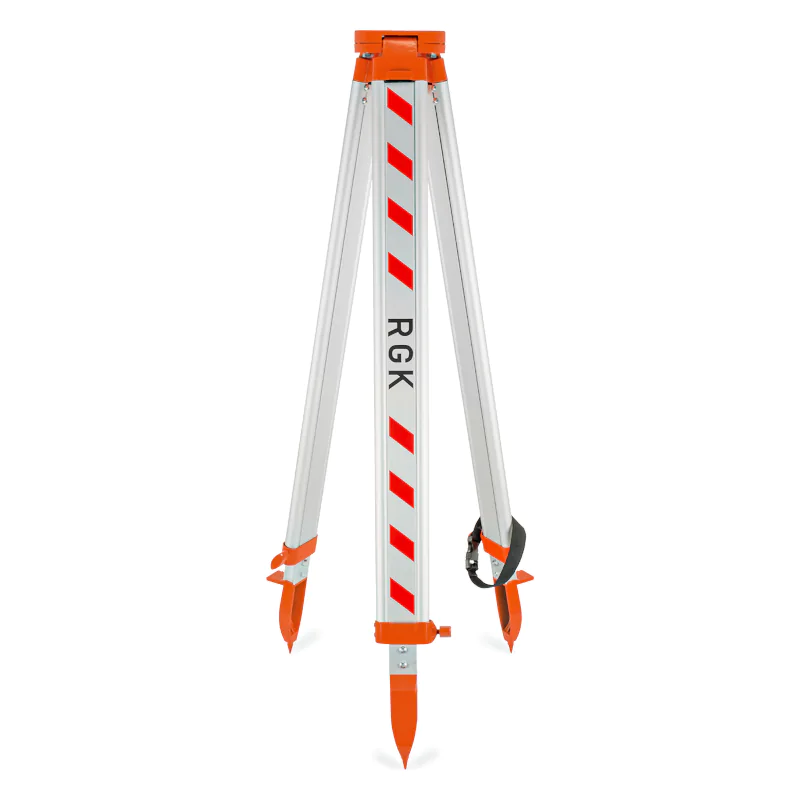

Для стабильной установки оптического нивелира на удобной для вашей работы высоте в комплекте предусмотрен штатив RGK S6-N. Алюминиевая тренога снабжена становым винтом с резьбой 5/8''. Телескопические стойки легко раздвинуть до 170 см и прочно зафиксировать винтами на нужном уровне. Для надежной установки штатива в землю на ножках имеются заостренные наконечники и площадки-упоры.

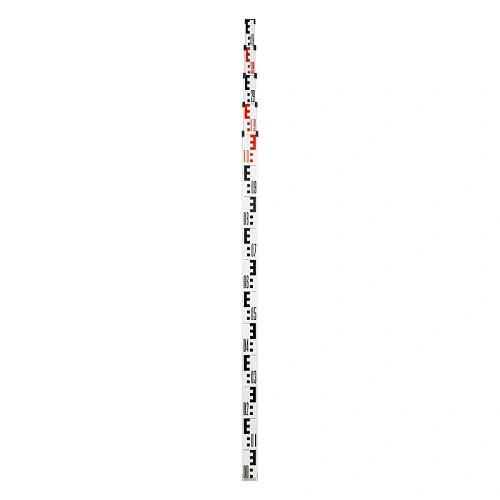

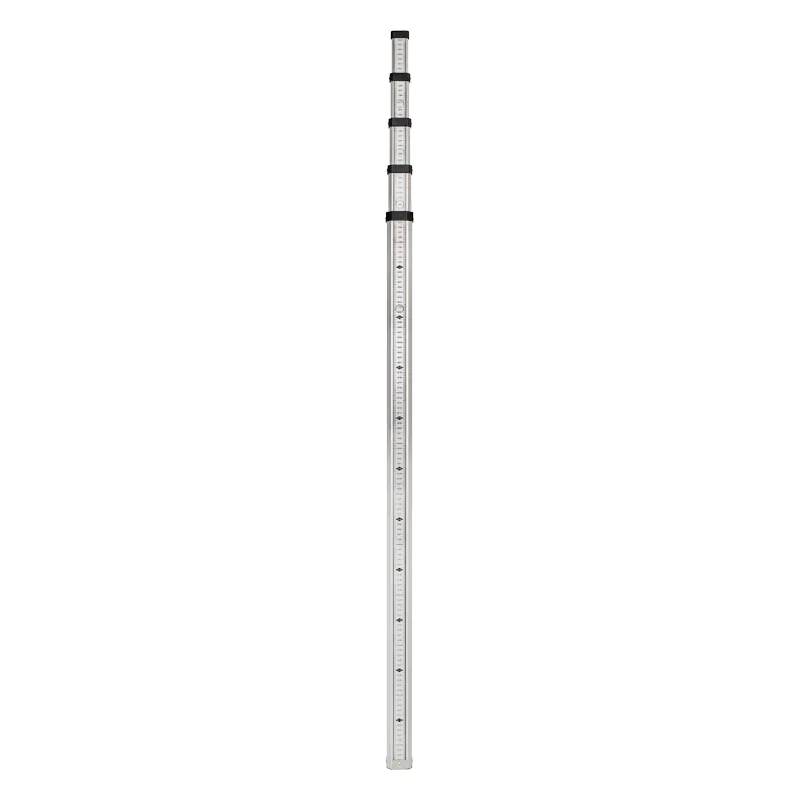

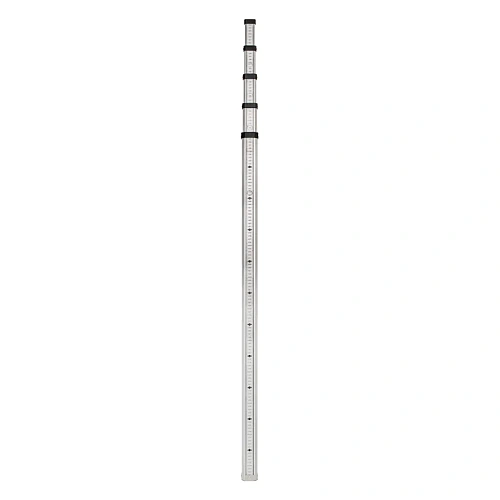

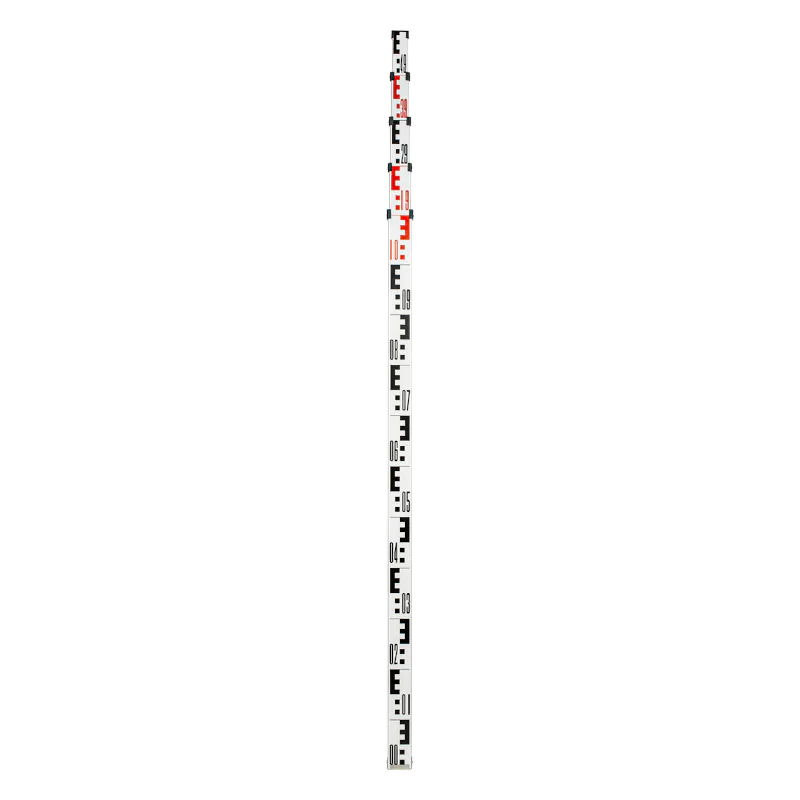

Работа с рейкой

Для определения разности высот нивелир фокусируют на геодезической рейке. В этом комплекте предусмотрен измерительный инструмент, состоящий из пяти последовательно выдвигаемых секций. Его полная высота составляет 5 м. Миллиметровая и Е-градуировка хорошо считываются на большом расстоянии. Погрешность измерений не превышает 1 мм. Для выравнивания рейки АМO S5 по вертикали предусмотрен пузырьковый уровень. Конструкция из алюминия устойчива к коррозии, шкалы не стираются и не выцветают в процессе эксплуатации. Чтобы было легче переносить результаты измерений в проект и работать с одинаковыми высотами, на рейке предусмотрена кнопка для фиксации секции на нужном уровне.

Преимущества комплекта

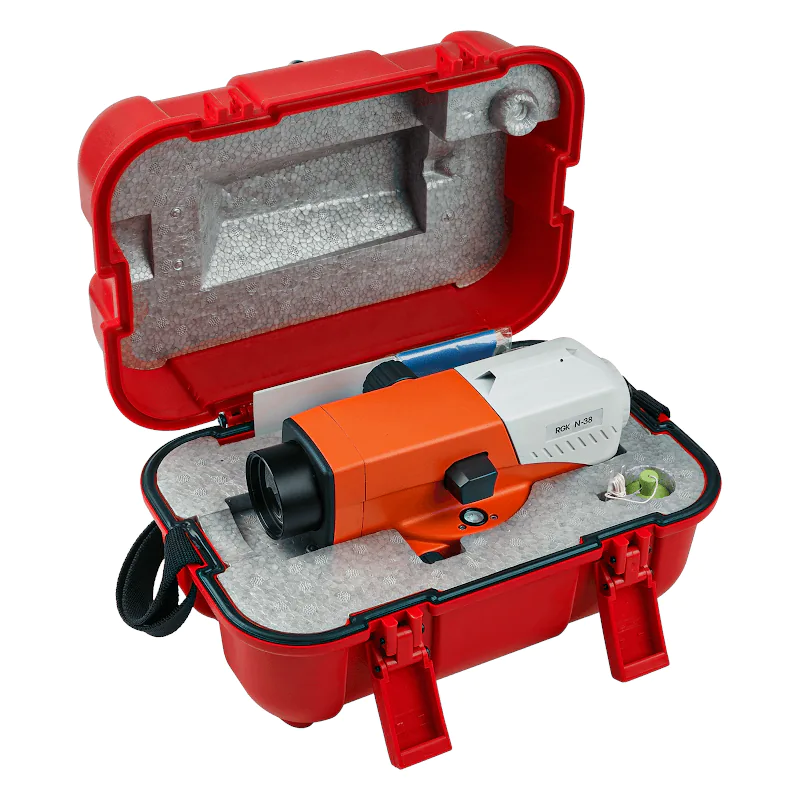

Комплект геодезического оборудования имеет яркую оранжевую окраску, которая заметна издалека, делает работу на объекте безопаснее. Нивелир поставляется с нитяным отвесом и набором для юстировки. Инструмент находится в ударопрочном кейсе с ложементом. Штатив в сложенном виде стягивается ремнем для удобства транспортировки. Чехол с регулируемым наплечным ремнем облегчает переноску и хранение рейки.

Характеристки Смотреть все Все

Общие
Точность, мм/м ± 0.0007
Увеличение 38x
Тип компенсатора магнитный
Госреестр № 80339-20
Функции и особенности
Поверка да
Внесен в госреестр да
Высокоточные да
Штатив в комплекте да
Прочее
Серия N
Габариты и вес
Габариты без упаковки, мм 215 x 130 x 135
Вес нетто, кг 2
Единица товара Штука
Вес упакованного товара, кг 7.46
Габариты упакованного товара, мм 1300 x 275 x 355

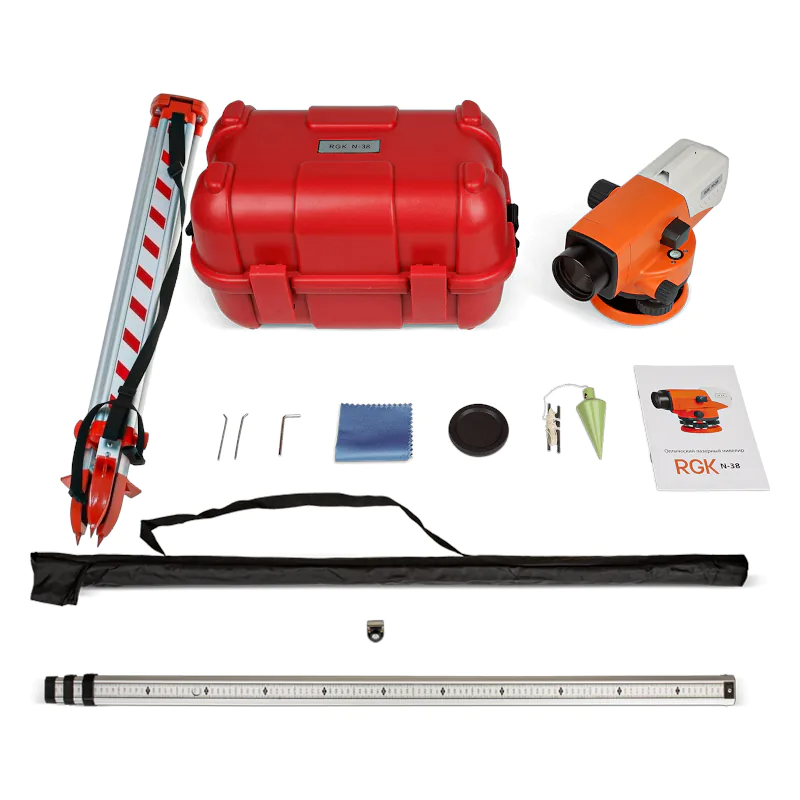

Комплектация

Оптический нивелир RGK N-38 с поверкой
Нитяной отвес
Юстировочный набор
Руководство по эксплуатации
Кейс для переноски устройства
Штатив для нивелиров RGK S6-N
Ремень для транспортировки штатива
Рейка навелирная AMO S5
Пузырьковый уровень
Сумка для переноски рейки

Сертификаты

Характеристики таб

Оптический нивелир RGK N-38 с поверкой
Увеличение	38x
Точность, мм	0.7
Компенсатор	маятниковый с магнитным демпфером
Диаметр объектива, мм	46
Разрешение	3"
Угол поля зрения	1°25'
Минимальное фокусное расстояние, м	0.3
Коэффициент дальномера	1:100
Постоянная поправка дальномера	0
Длина зрительной трубы, мм	215
Изображение	прямое
Просветленная оптика	да
Диапазон работы компенсатора	±15'
Точность компенсатора	нет данных
Крепление на штатив	да
Прочее	диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги	IPX6
Диапазон рабочей температуры	от -40° до +50°С
Температура хранения	от -40° до +50°С
Размеры, мм	215 x 130 x 135
Вес, кг	2
Штатив RGK S6-N
Применение	для оптических нивелиров
Материал	алюминий
Зажимы	винты
Площадка	плоская
Резьбовое соединение	5/8”
Высота (в разобранном состоянии), м	до 1,7
Высота (в собранном состоянии), м	0,96
Масса, кг	3
Рейка AMO S5
Тип	телескопическая
Материал	алюминий
Высота, м	5
Кнопка фиксации секций	металлизированная
Пузырьковый уровень	да
Е-градуировка	да
Миллиметровая шкала	да
Масса, кг	1.2
