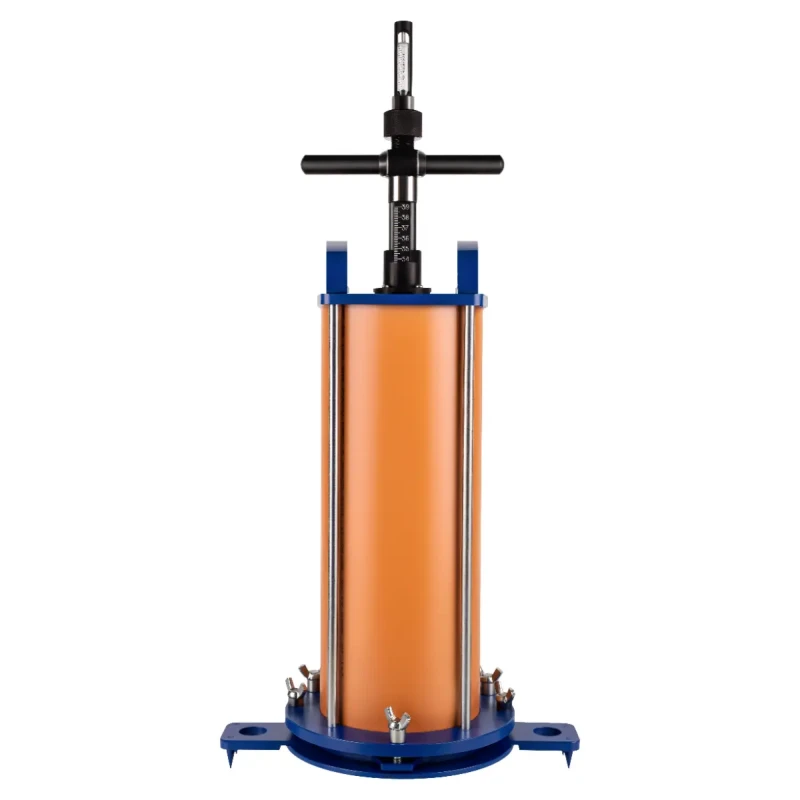

RGK ПБД баллонный плотномер , 729148

Баллонный плотномер RGK‑ПБД — это компактный переносной прибор, предназначенный для быстрой оценки физико‑механических свойств различных оснований и покрытий. С его помощью проверяют характеристики грунтов, насыпных слоёв из щебёночно‑гравийно‑песчаных смесей (в соответствии с ГОСТ 25607), дорожных одежд, земляного полотна и других подобных конструкций. Устройство также применяют, чтобы контролировать качество уплотнения материалов, укреплённых вяжущими веществами (битумом, цементом и др.), если взять пробы методом вырубки или отбора кернов невозможно. Плотномер востребован как на этапе инженерных изысканий перед началом стройки, так и непосредственно в ходе строительства — для промежуточной проверки и итоговой приёмки работ.

Как работает прибор

В основе работы баллонного плотномера RGK‑ПБД лежит метод замещения: объём грунта, извлечённого из контрольной лунки, определяют по объёму жидкости, которую нагнетают в резиновую оболочку — она полностью заполняет выемку. Массу отобранного грунта замеряют комплектными пружинными весами, а плотность рассчитывают по несложной формуле — такой подход сводит к минимуму риск ошибки. Для удобства в паспорте прибора есть готовые графики — они помогают оперативно оценить степень уплотнения распространённых типов материалов.

Почему это удобно и точно

По сравнению с измерительными средствами, которые используют вместе с ёмкостями из полиэтиленовых или лавсановых плёнок (согласно ГОСТ Р 70260‑2022), плотномер RGK‑ПБД демонстрирует более высокую точность при работе с крупнообломочными грунтами и материалами, содержащими крупные фракции. Всё дело в свойствах резиновой оболочки: она эластичнее и лучше повторяет форму лунки, даже если её стенки неровные и пористые. Кроме того, методика предусматривает предварительный замер до извлечения пробы — это позволяет учесть неровности поверхности и дополнительно снизить погрешность измерений.

Особенности конструкции

Опорным элементом прибора служит кольцо‑кондуктор: оно оснащено упорами для ног и шинами‑фиксаторами, благодаря чему плотномер надёжно фиксируется на месте без необходимости вбивать колья или использовать дополнительный крепёж.

Система подачи воды продумана до мелочей: пробка на полом штоке имеет обратный клапан — он автоматически удаляет воздух из системы при опускании поршня, и никаких дополнительных манипуляций не требуется.

Измерительная шкала допускает калибровку: её можно настроить так, чтобы цена деления сразу отображалась в единицах объёма. Это заметно упрощает и ускоряет расчёты.
