RGK PS-3325 лабораторный источник питания, 754675

RGK
(0)
Код: 95872
Печать
  • Артикул 754675
  • Гарантия 1 год
  • Количество каналов3
  • Диапазон воспроизведения выходного напряжения (1-2 канала / 3 канала), В0 - 32 / 5
  • Разрешение при установке и измерении напряжения регулируемых каналов, мВ10
  • Диапазон воспроизведения выходного тока (1-2 канала / 3 канала), А0-5 / 0-3
  • Разрешение при установке и измерении силы тока регулируемых каналов, мА1
  • Потребляемая мощность, Вт700
  • Масса, кг10,5
Товар участвует в акциях

Измерительные приборы RGK со скидкой до -29%

Описание таб

Лабораторный источник питания RGK PS-3325 предназначен для реализации разных сценариев при тестировании радиотехнических и электронных устройств. У аппарата простое управление и стабильная производительность, поэтому он используется в учебных целях, востребован у радиолюбителей, в лабораторных и производственных условиях, в сервисных центрах.

Ключевые особенности

  • Работа от сети с напряжением 110 В и 220 В.
  • Удобная панель управления с индикаторами и цифровым дисплеем.
  • 3 канала для разных сценариев тестирования.
  • Широкие диапазоны напряжения и силы постоянного тока.

Возможности RGK PS-3325

Лабораторный источник постоянного питания — это простое в управлении и экономичное устройство. В его корпусе фактически находятся три прибора. Устройство имеет три канала: один фиксированный, два регулируемых. При работе в независимом режиме вы можете на выходе каждого из регулируемых каналов отдельно менять напряжение и ток. При выборе последовательного или параллельного режимов выходы будут соединяться автоматически, а управление будет производиться посредством 1-го канала.

Удобство и универсальность

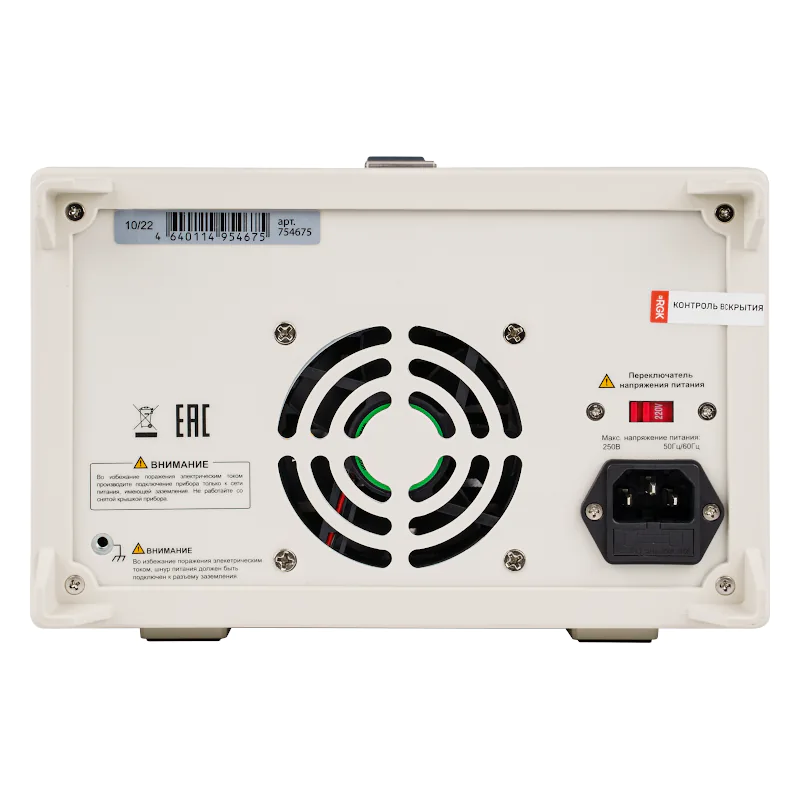

За включение источника питания RGK PS-3325 и подачу напряжения отвечают разные кнопки. Это облегчает предварительную настройку прибора, способствует оперативному обесточиванию выходов в нештатной ситуации. Прибор работает от электросети с номинальным напряжением 110 В или 230 В, выбор осуществляется с помощью переключателя, который находится на задней панели.

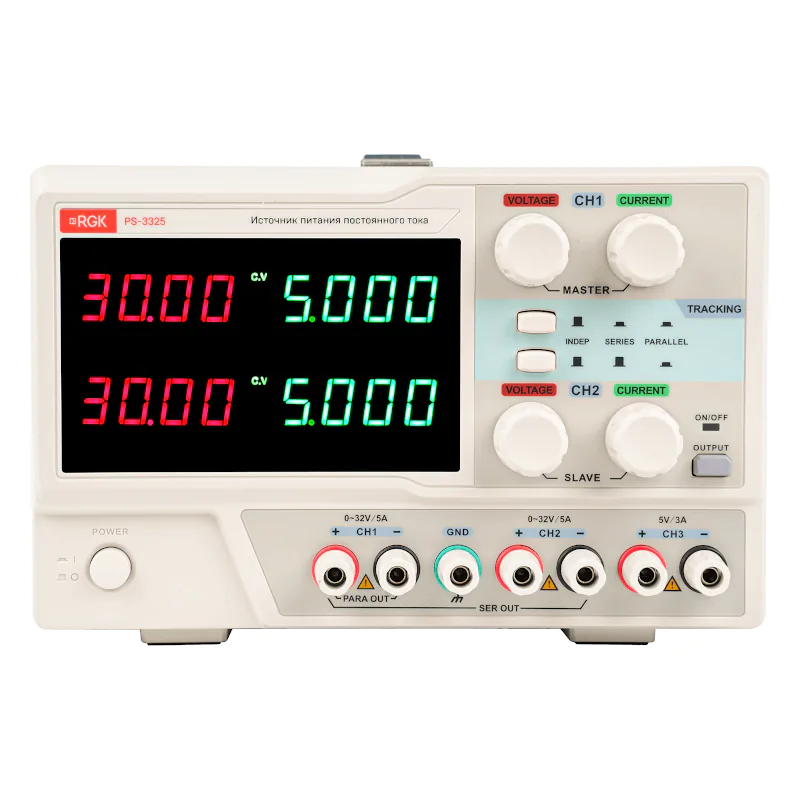

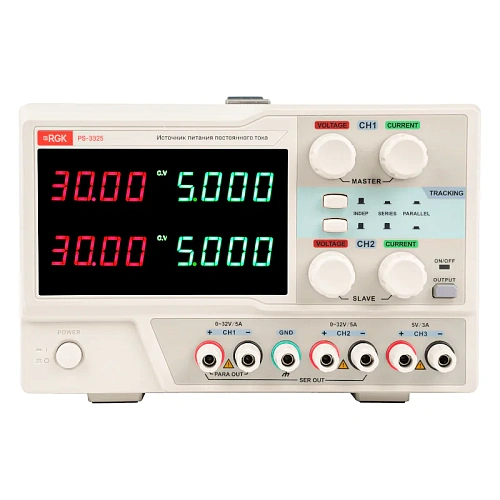

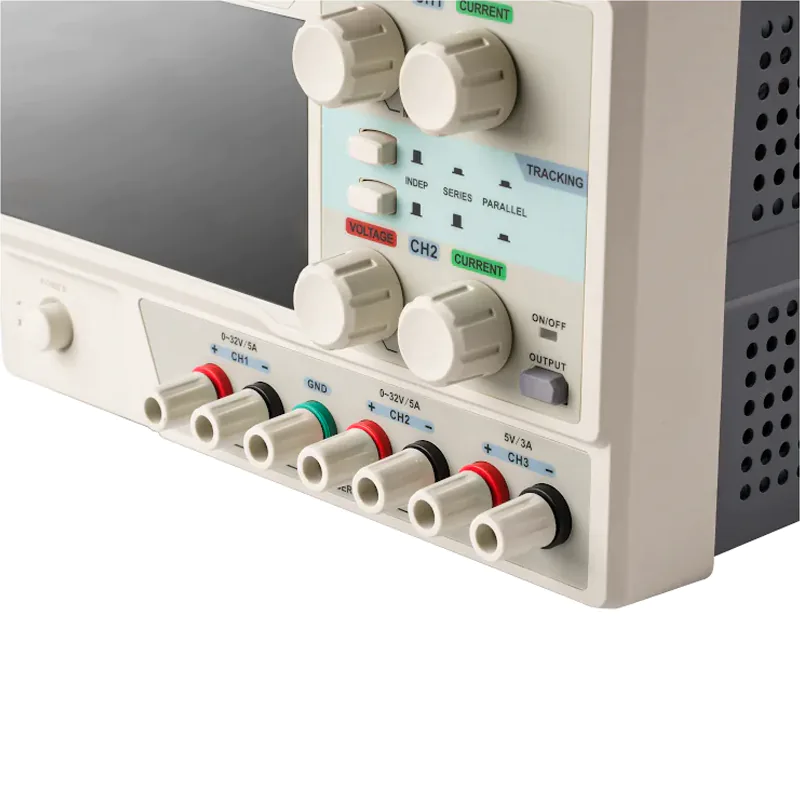

Передняя панель снабжена четырьмя ручками регулировки напряжения и тока, выходными и заземляющей клеммами, кнопками включения выходов и режимов. На дисплее находятся цифровые вольтметры и амперметры каналов, индикаторы режимов.

Если меняется сопротивление нагрузки, прибор переключается между режимами стабилизации по напряжению и току автоматически. В зависимости от ситуации, на дисплее гаснет лампочка CV постоянного напряжения и включается указатель СС постоянного тока или наоборот.

  • Прочее
  • Серия PS
  • Габариты и вес
  • Габариты без упаковки, мм 350 x 230 x 150
  • Вес нетто, кг 10.5
  • Вес упакованного товара, кг 11.4
  • Габариты упакованного товара, мм 400 x 300 x 200

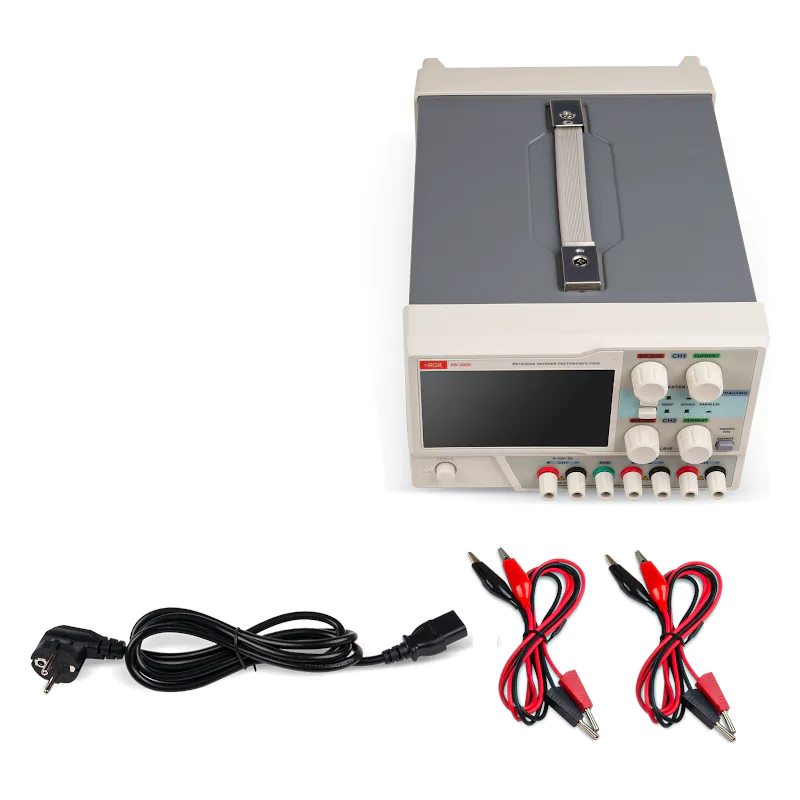

Комплектация

  • Лабораторный источник питания RGK PS-3325
  • Кабель измерительный с "крокодилом", красный - 2 шт.
  • Кабель измерительный с "крокодилом", черный - 2 шт.
  • Кабель для подключения к сети
  • Руководство по эксплуатации
  • Коробка

Сертификаты

Характеристики таб
Количество каналов 3
Диапазон воспроизведения выходного напряжения, В
два регулируемых канала 1 и 2 0 - 32
фиксированный канал 3 5
Разрешение при установке и измерении напряжения регулируемых каналов, мВ 10
Диапазон воспроизведения выходного тока, А
два регулируемых канала 1 и 2 0 - 5
нерегулируемый канал 3 0 - 3
Разрешение при установке и измерении силы тока регулируемых каналов, мА 1
Пределы допускаемой основной погрешности воспроизведения напряжения регулируемых каналов (независимое включение), мВ ±(0,001·Uвых+30)
Пределы допускаемой основной погрешности воспроизведения напряжения фиксированного канала 3, мВ ±0,03·Uвых
Пределы допускаемой основной погрешности воспроизведения силы тока регулируемых каналов (независимое включение), мА ±(0,003·Iвых+10)
Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке регулируемых каналов, мВ ±(0,0001·Uизм+3)
Нестабильность напряжения постоянного тока при изменении напряжения питания регулируемых каналов, мВ ±(0,0001·Uизм+3)
Нестабильность силы постоянного тока при изменении напряжения на нагрузке регулируемых каналов, мА ±(0,002·Iизм+3)
Нестабильность силы постоянного тока при изменении напряжения питания регулируемых каналов, мА ±(0,001·Iизм+5)
Нестабильность выходного напряжения фиксированного канала, мВ ≤5
Пульсации выходного напряжения в режиме стабилизации напряжения регулируемых каналов (независимое включение), мВ среднеквадратического значения, не более 1
Пульсации выходного напряжения фиксированного канала 3, мВ среднеквадратического значения, не более 2
Пульсации выходного тока регулируемых каналов (независимое включение) в режиме стабилизации тока, мА среднеквадратического значения, не более 3
Температурный коэффициент дополнительной погрешности от изменения температуры окружающей среды на каждый 1 °С изменения температуры в диапазоне температур от 0 до 20 °С и от 30 до 40 °С 0,03%/°С
Время установления выходного напряжения регулируемых каналов (независимое включение) при изменении Iвых на 50 %, мкс не более 100 (Iвых > 0,5 А)

Напряжение питания, В при частоте 50/60 Гц 100/120/220/230 ±10%

Потребляемая мощность, Вт не более 700
Нормальные условия измерения
температура окружающего воздуха, °C от +20 до +30
относительная влажность, % от 30 до 80
Рабочие условия применения
температура окружающего воздуха, °C от 0 до +40
относительная влажность воздуха при 25 °С, % ≤80
Условия хранения
температура окружающего воздуха, °C от -10 до +60
относительная влажность воздуха, % ≤80
Габаритные размеры (длина x ширина x высота), мм 350 x 230 x 150
Масса, кг ≤10,5

Файлы

Инструкция для лабораторного источника питания RGK PS-3325.pdf

322.24 КБ

Скачать
