RGK RC-10 измеритель smd компонентов , 755207

RGK
(0)
Код: 95944
Печать
  • Артикул 755207
  • Питание1.5В (тип AAA), 2 шт.
  • Разрядность шкалы дисплея3000
  • Индикация перегрузкиOL
  • Индикатор низкого заряда батареиДа
  • Рабочая температура и влажность0°С ... +40°С, <80 %
  • Температура и влажность хранения-10°С ... +50°С, <70 %
Описание таб

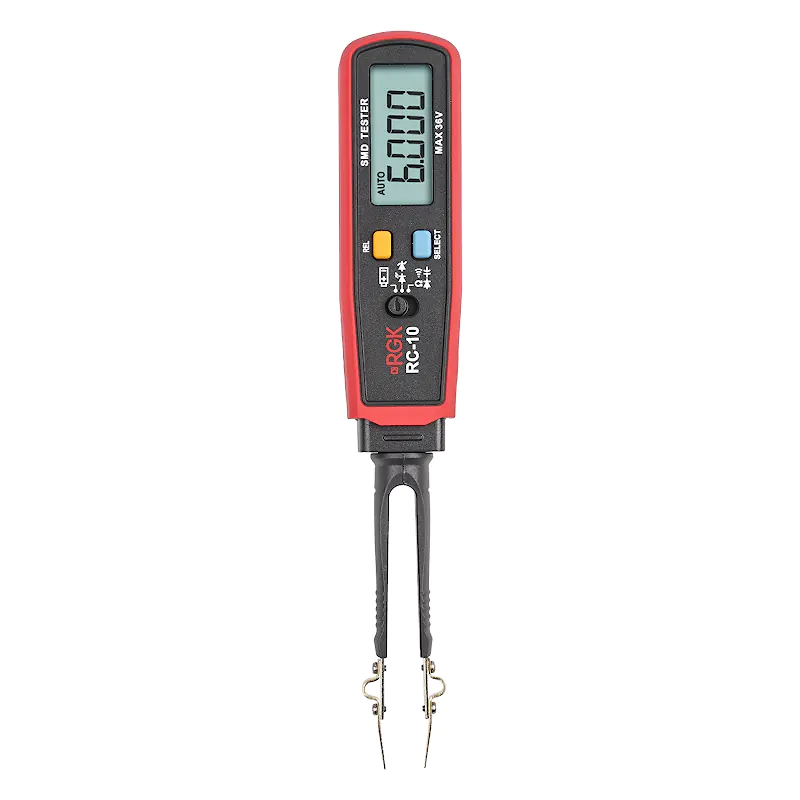

Измеритель smd-компонентов RGK RC-10 предназначен для измерения сопротивления и емкости электронных компонентов печатной платы, проверки целостности цепи, тестирования диодов, светодиодов, полупроводников и элементов питания с напряжением до 36 В. Широко используется при ремонте и диагностике электронных устройств. Прибор работает от двух батареей типа ААА 1,5 В.

Ключевые особенности:

  • ЖК-дисплей с индикацией перегрузки и низкого уровня заряда.
  • Режим выполнения относительных измерений.
  • Измерение сопротивления до 60 МОм.
  • Измерение емкости до 100 мФ.
  • Поворотный механизм щупов.
  • Процедура самотестирования.
  • Автоматическое выключение питания.

RGK RC-10 в работе

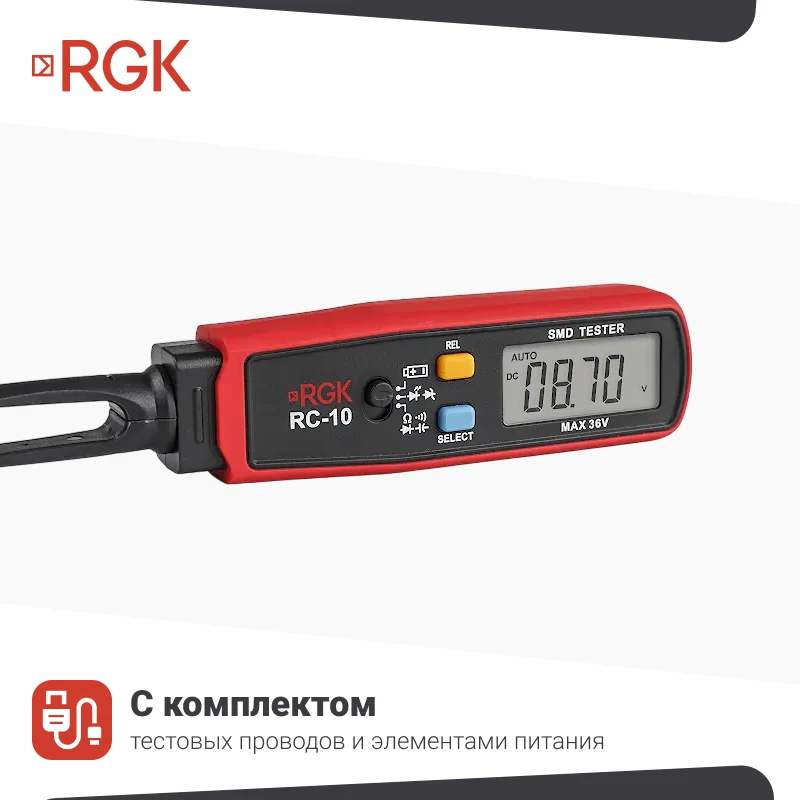

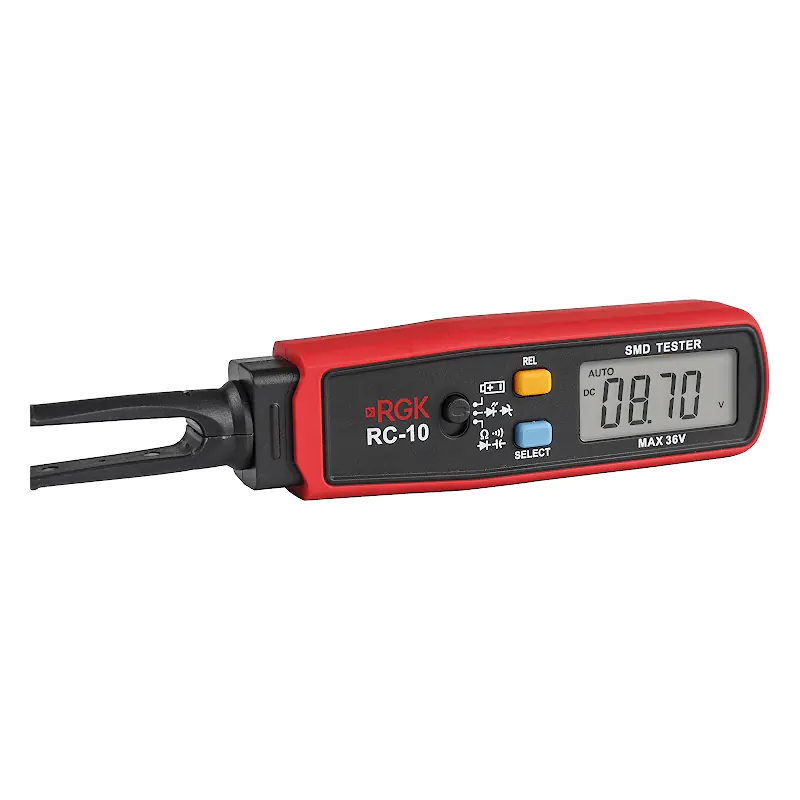

Для удобства настройки и считывания показаний мультиметр RGK оснащен ЖК-дисплеем и функциональными кнопками. Прибор автоматически определяет предел измерений для выбранного режима. Тонкие наконечники, выполненные в виде пинцета, значительно упрощают работу с мелкими электронными компонентами. Механизм поворота щупов на 180° позволяет оперативно сменить полярность при работе с диодами. Благодаря входящим в комплект поставки тестовым проводам, которые вставляются через проушины на щупах, прибор может использоваться в качестве мультиметра. Функция относительных измерений позволяет сравнить полученные данные с контрольными значениями.

Удобство использования

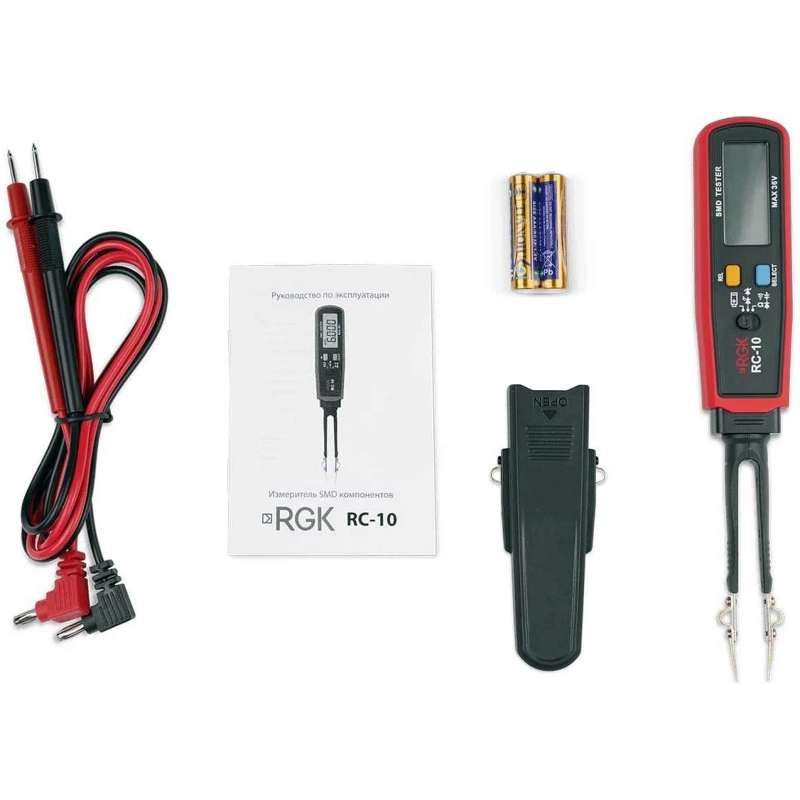

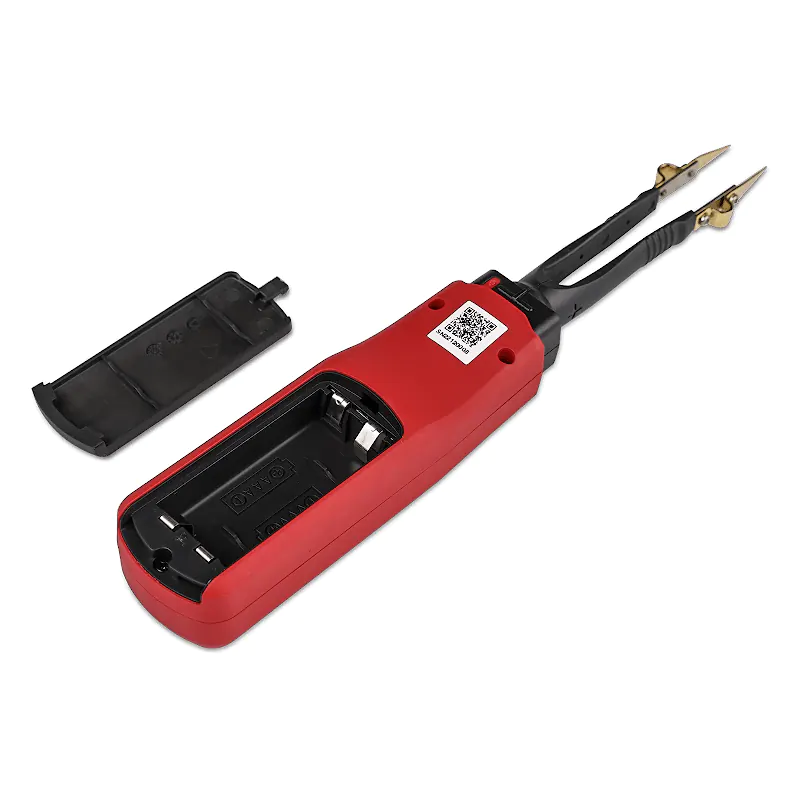

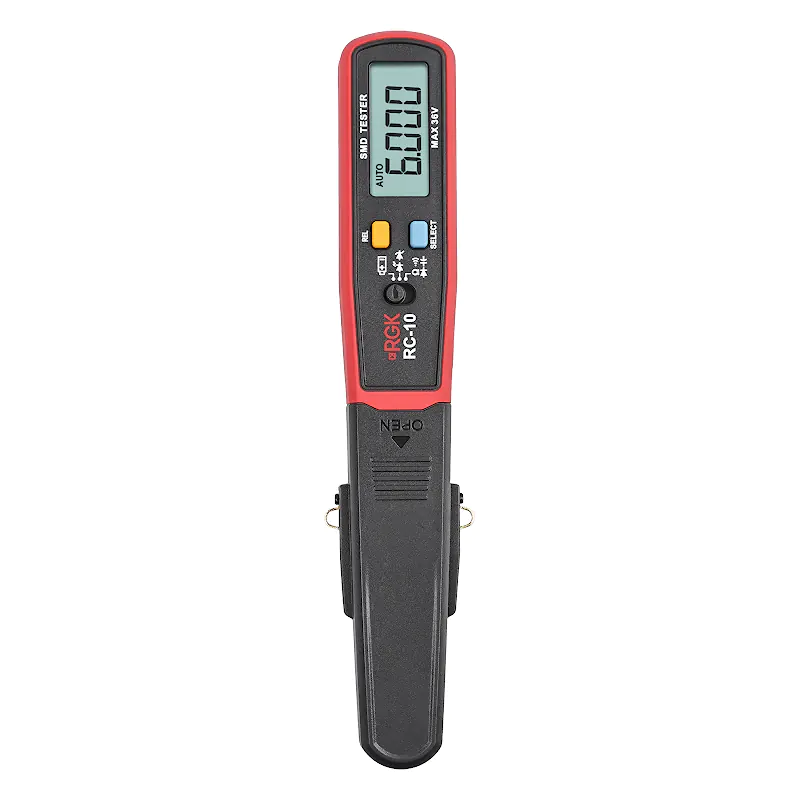

Индикатор низкого заряда батареи подсказывает, когда необходимо заменить элементы питания для поддержания прибора в рабочем состоянии. В целях экономии энергии прибор автоматически выключается через 15 минут бездействия. Измеритель RGK RC-10 поставляется вместе с комплектом тестовых проводов и элементами питания. Для безопасного и компактного хранения предусмотрен кожух пинцетного захвата, на котором прикреплены запасные наконечники. Благодаря прорезиненному покрытию на корпусе тестер не выскальзывает из рук.

  • Общие
  • Класс товара полупрофессиональный
  • Измерение напряжения, В 36
  • Функции и особенности
  • Назначение постоянное напряжение (U), сопротивление (R), емкость (С)

Сертификаты

Характеристики таб
Измерение постоянного напряжения
Диапазон измеренияРазрешениеПогрешность
36 В0,1 В± (1,5% + 5 е.м.р.)
Измерение сопротивления
Диапазон измеренияРазрешениеПогрешность
300 Ом0,1 Ом± (1,5% + 5 е.м.р.)
3 кОм1 Ом
30 кОм10 Ом
300 кОм100
3 МОм1 кОм
30 МОм10 кОм± (2% + 5 е.м.р.)
Измерение емкости
Диапазон измеренияРазрешениеПогрешность
3 нФ1 пФ± (3% + 50 е.м.р.)
30 нФ10 пФ± (2,5% + 10 е.м.р.)
300 нФ100 пФ
3 мкФ1 нФ
30 мкФ10 нФ
300 мкФ100 нФ± (5% + 5 е.м.р.)
3 мФ1 мкФне нормируется
30 мФ10 мкФ
Проверка целостности, проверка диода, светодиода
Режим ""Проверка диодов""напряжение открытой цепи: 3.0В, ток: 2мА
Режим ""Проверка проводимости""порог срабатывания: 30 Ом
Режим ""Проверка полупроводников или светодиодов""напряжение: около 21В; ток: около 1 мА
Общие технические характеристики
Разрядность шкалы дисплея3000
Индикация перегрузки""OL""
Индикатор низкого заряда батареиДа
Питание1.5В (тип AAA), 2 шт.
Автоматическое выключение питаниячерез 10 минут
Рабочая температура и влажность0°С ... +40°С, <80 %
Температура и влажность хранения-10°С ... +50°С, <70 %
Рабочая высота над уровнем моря, мдо 2000
Габаритные размеры, мм204 x 33 x 25
Масса нетто, кг0.08

Файлы

Инструкция для измерителя SMD компонентов RGK RC-10.pdf

337.68 КБ

Скачать
