Комплект - оптический нивелир RGK C-24 с поверкой, рейка AMO S5 и штатив S6-N, 752299

RGK
(0)
Код: 95884
Печать
  • Артикул 752299
  • Гарантия 3 года
  • Госреестр № 71053-18
  • Диаметр объектива, мм40
  • Увеличение, х24
  • Разрешение измерений, "4
  • Точность [СКО на 1 км двойного хода], мм2
  • Изображениепрямое
  • Длина зрительной трубы, мм215
  • Диапазон работы компенсатора, '15
  • Вес устройства, кг1,7
Описание таб

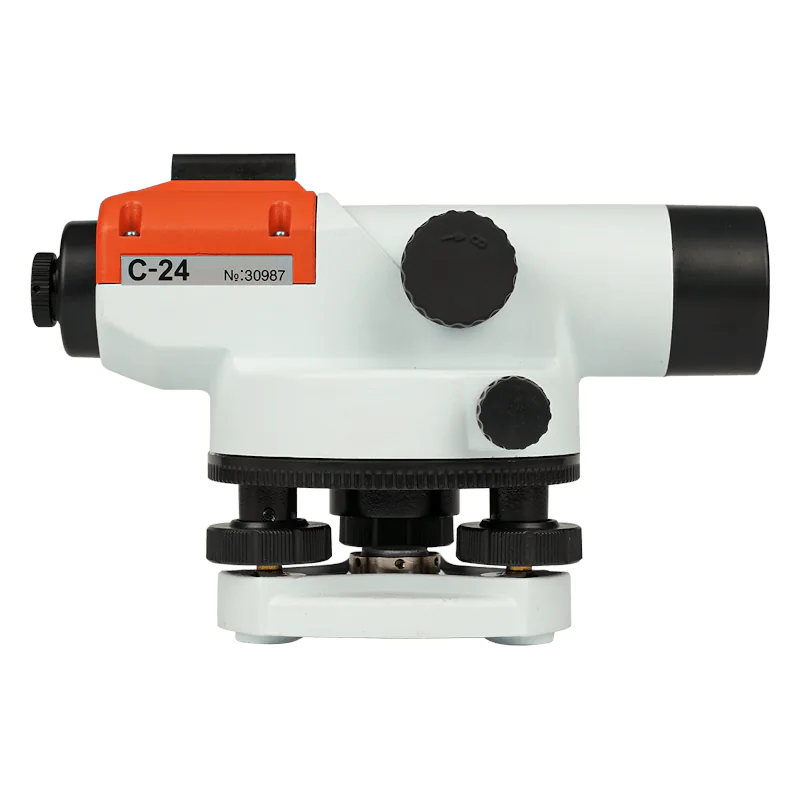

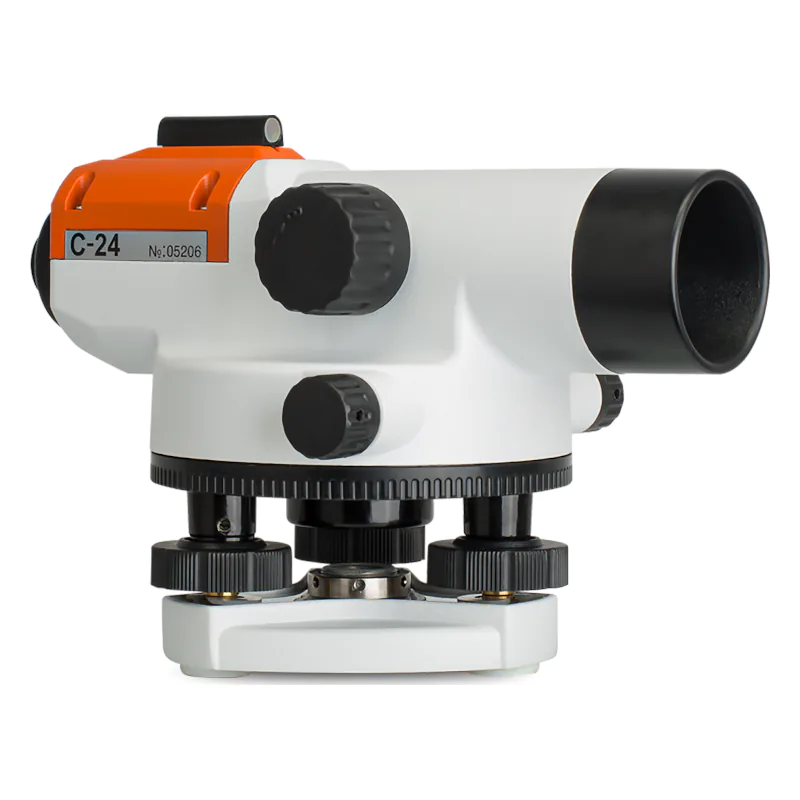

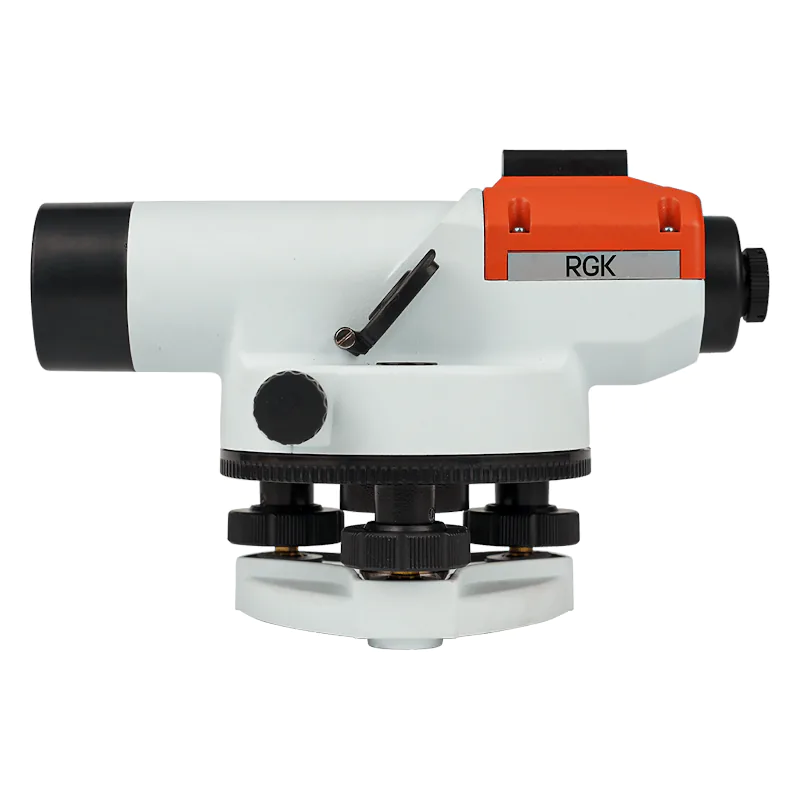

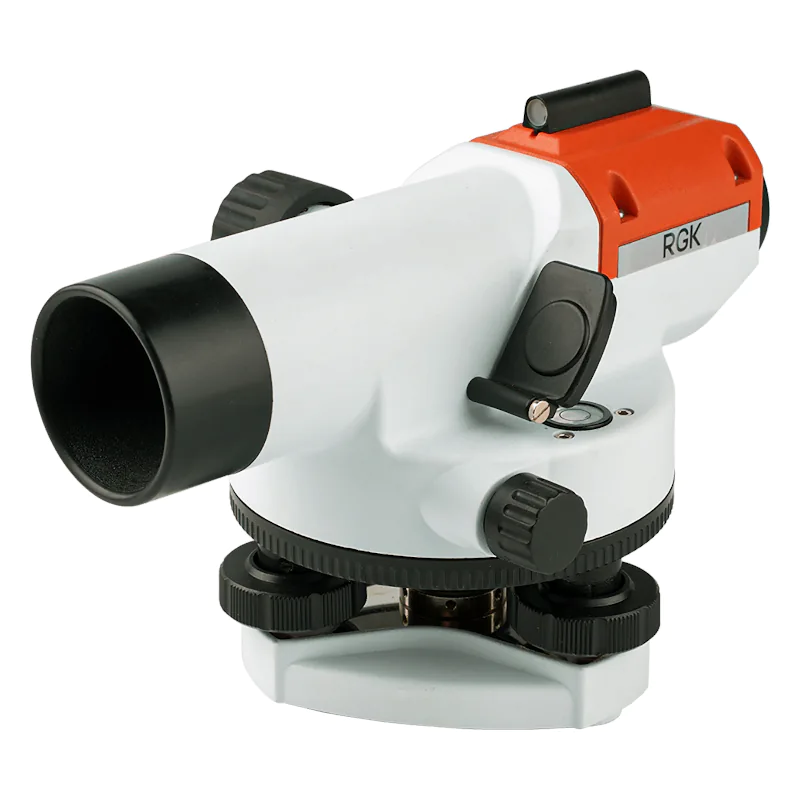

Оптический нивелир RGK C-24 с поверкой

Оптический нивелир RGK C-24 с поверкой обладает увеличением изображения до 24 крат и предназначен для геодезических работ на открытой местности. Среднеквадратичная погрешность на 1 км двойного хода составляет 2 мм, что относит прибор к классу точных.

Ключевые особенности

  • Диапазон работы воздушного компенсатора – 15 '.
  • Просветленная оптика для качественного изображения.
  • Внесен в Госреестр СИ.
  • Винт для плавного наведения прибора на цель.
  • Резьба под штатив – 5/8 ".
  • Степень защиты от влаги и пыли – IP X6.

Возможности использования RGK C-24

Оптический нивелир подходит для использования практически в любую погоду. Он выдерживает как жару до + 50 °C, так и мороз до - 20 °C.

В модели предусмотрен воздушный маятниковый компенсатор, который гасит колебания при тряске или вибрациях. За счет этого прибор можно применять вблизи железнодорожных линий, а также на строительных площадках.

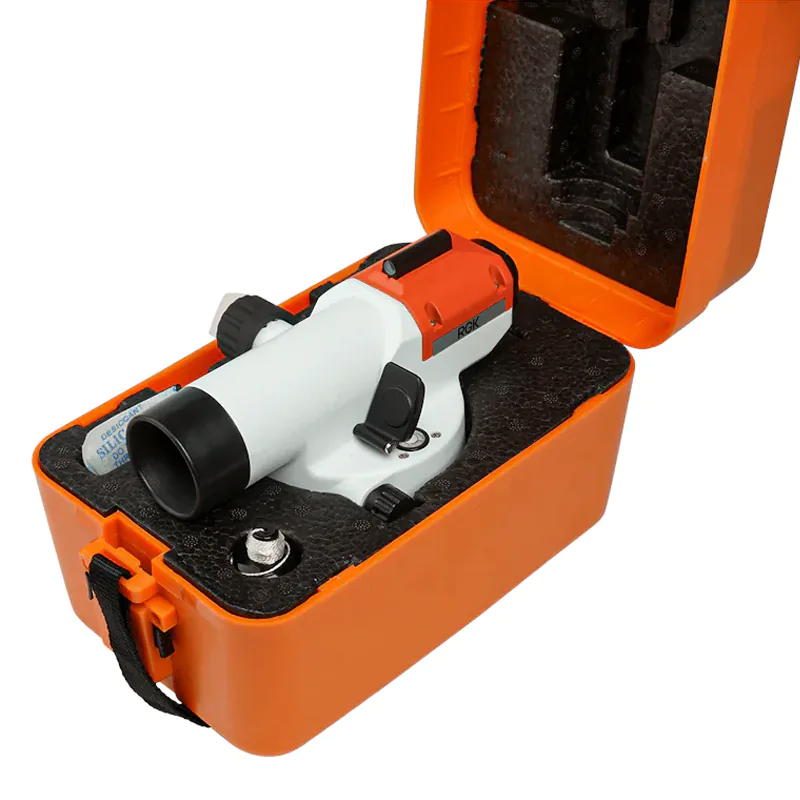

В стандартную комплектацию входят кейс, нитяной отвес, а также юстировочный набор. Все аксессуары вместе с прибором удобно перевозить в пластиковом чемодане. Нитевой отвес подвешивается за шнурок к штативу. Он облегчит установку геодезического нивелира RGK C-24 в нужное место и поможет определить ровность пола.

Достоинства конструкции

Корпус прибора не допускает попадания грязи и влаги внутрь т.к. соответствует стандарту IP X6. Это означает, что модель подходит для применения после дождя или в местах, где есть строительная пыль.

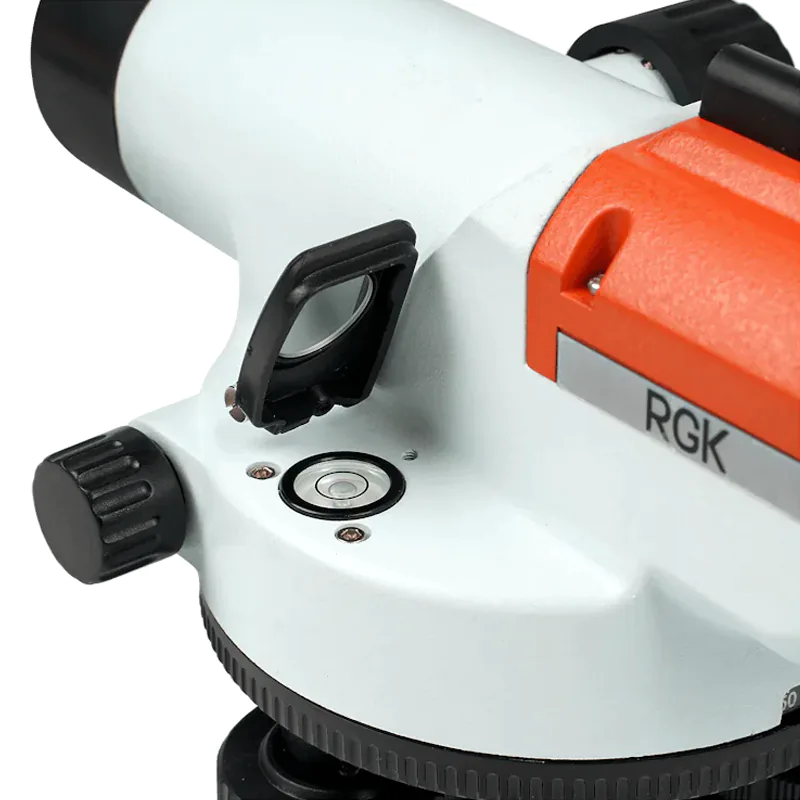

Прибор прост в применении. Четкость изображения настраивается с помощью бокового тумблера. Для отслеживания круглого уровня есть боковое зеркальце. А наводка прибора на цель осуществляется поворотным винтом.

Для более удобной работы на корпусе есть резьба под треногу. Аксессуар докупается отдельно. Также вы можете приобрести рейку высотой от 3 до 6 м, в зависимости от работ, которые планируете провести.

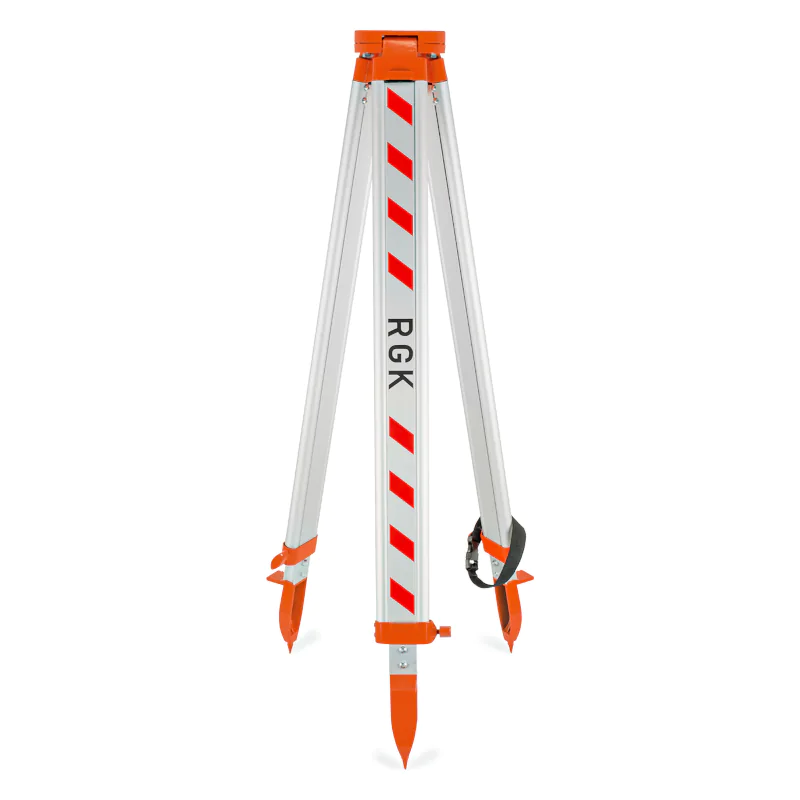

Штатив нивелирный RGK S6-N

Штатив RGK S6-N с плоской площадкой предназначен для установки оптических нивелиров и другого оборудования на высоте до 170 см.

Технические особенности

  • Телескопические стойки фиксируются при помощи винтового механизма.
  • Такой метод обеспечивает надежность и стабильность установки.
  • Ножки оборудованы прочными площадками-упорами, которые позволяют глубоко углубить заостренные наконечники даже в рыхлый грунт, обеспечивая надёжность установки прибора на геодезическом штативе.

Повышенная заметность

Некоторые элементы конструкции окрашены в яркий оранжевый цвет, а на стойки нанесены контрастные полосы. Такое оформление делает треногу более заметной и повышает безопасность работ на стройплощадке.

Складная конструкция

В сложенном состоянии эта модель не занимает много места и стягивается ремнем, что упрощает перевозку в салоне автомобиля или общественного транспорта.

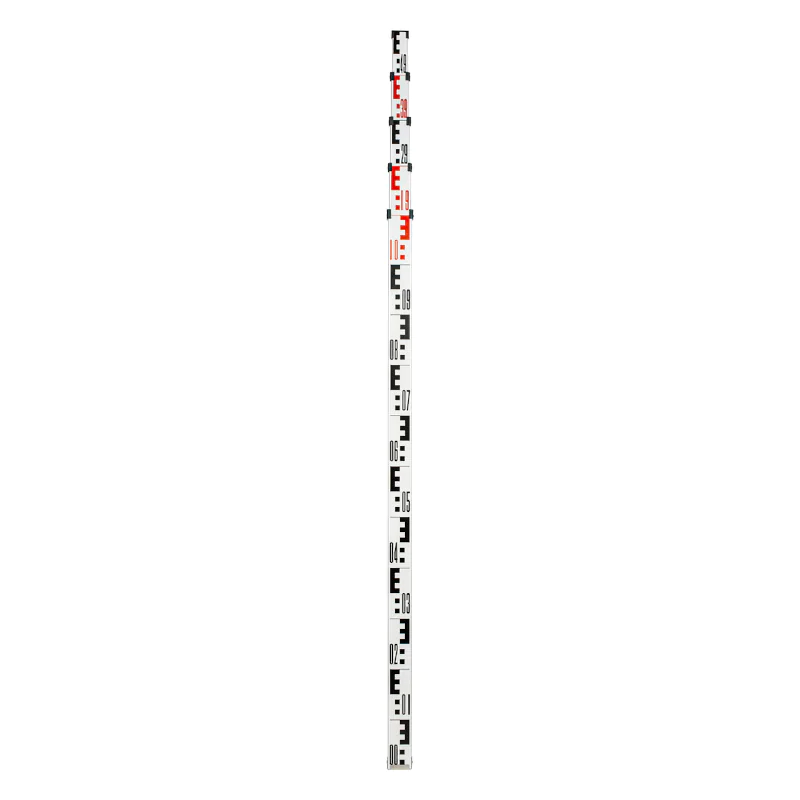

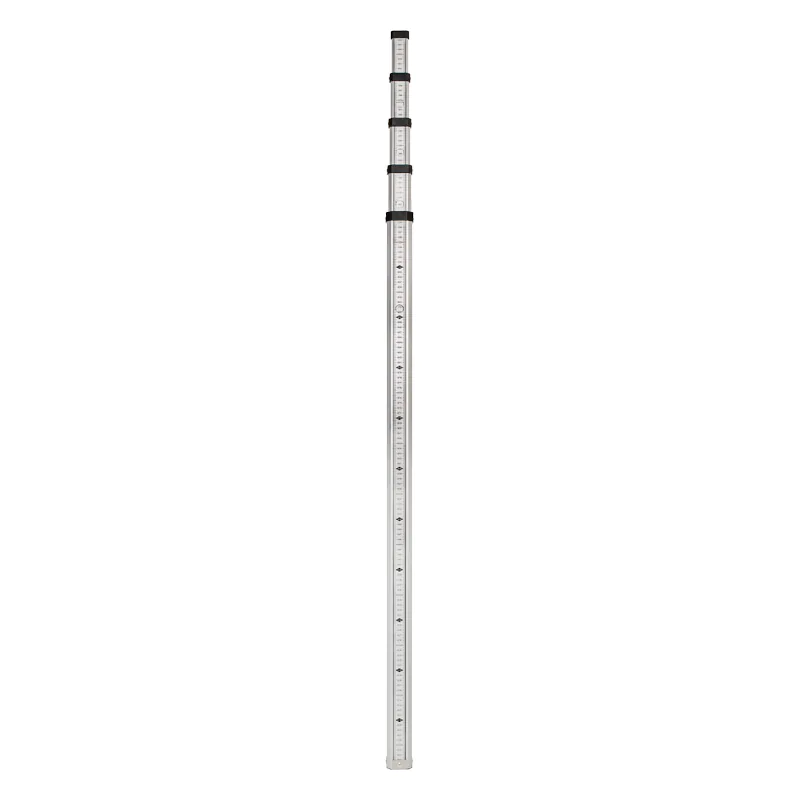

Рейка нивелирная AMO S5

Рейка нивелирная AMO S5 применяется совместно с оптическим нивелиром для определения перепада высот до 5 м. Наличие миллиметровой шкалы и встроенного пузырькового уровня позволяет добиться максимальной точности измерений.

Особенности рейки

  • Телескопический тип конструкции;
  • 2 шкалы: Е-градуированная и миллиметровая;
  • Встроенный пузырьковый уровень;
  • Максимальная высота 5 м;
  • Вес чуть более 1 кг;
  • Кнопка, фиксирующая положение секций.

Преимущества S5

Аксессуар представляет собой 5 последовательно выдвигаемых друг за другом секций на высоту до 5 м.

Фиксацию рейки телескопической AMO S5 на необходимой вам высоте обеспечивает специальная блокирующая кнопка. Это очень удобно, например, при работе с однородными высотами или для составления проектной документации.

Для комфортной транспортировки в комплекте поставляется чехол с регулируемым ремнем.

Модель предлагает наибольшую высоту выдвижения - 5 м, что позволяет использовать рейку, например, при устранении небольших дефектов дорожного покрытия, при заливке фундамента больших многоквартирных домов, выравнивании земельного участка с большим перепадом высот и др.

  • Общие
  • Точность, мм/м ± 0.002
  • Увеличение 24x
  • Тип компенсатора воздушный
  • Госреестр № 71053-18
  • Функции и особенности
  • Поверка да
  • Внесен в госреестр да
  • Высокоточные нет
  • Штатив в комплекте да
  • Прочее
  • Серия C
  • Габариты и вес
  • Вес нетто, кг 1.7
  • Единица товара Штука
  • Вес упакованного товара, кг 7.31
  • Габариты упакованного товара, мм 1300 x 275 x 365

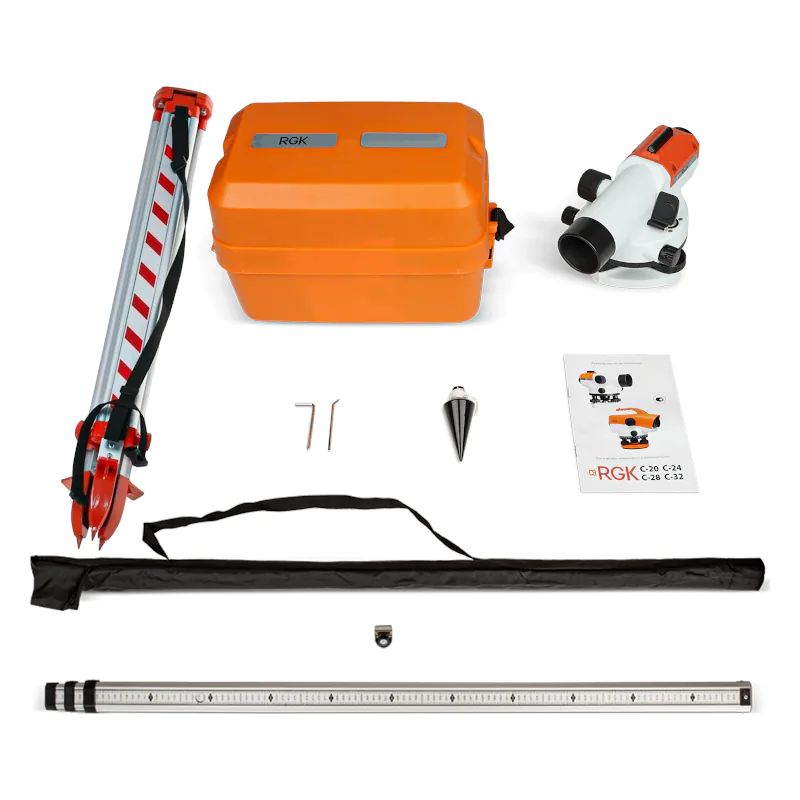

Комплектация

  • Оптический нивелир RGK C-24 с поверкой
  • Нитяной отвес
  • Юстировочный набор
  • Руководство по эксплуатации
  • Кейс для переноски устройства
  • Штатив для нивелиров RGK S6-N
  • Ремень для транспортировки штатива
  • Рейка навелирная AMO S5
  • Пузырьковый уровень
  • Сумка для переноски рейки

Сертификаты

Характеристики таб
Оптический нивелир RGK C-24 с поверкой
Увеличение 24x
Точность, мм 2.0
Компенсатор воздушный
Диаметр объектива, мм 40
Разрешение 4"
Угол поля зрения 1°25'
Минимальное фокусное расстояние, м 0.2
Коэффициент дальномера 1:100
Постоянная поправка дальномера 0
Длина зрительной трубы, мм 215
Изображение прямое
Просветленная оптика да
Диапазон работы компенсатора ±15'
Точность компенсатора нет данных
Крепление на штатив да
Прочее диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги IPX6
Диапазон рабочей температуры от -20° до +50°С
Температура хранения от -40° до +50°С
Вес, кг 1.7
Штатив RGK S6-N
Применение для оптических нивелиров
Материал алюминий
Зажимы винты
Площадка плоская
Резьбовое соединение 5/8”
Высота (в разобранном состоянии), м до 1,7
Высота (в собранном состоянии), м 0,96
Масса, кг 3
Рейка AMO S5
Тип телескопическая
Материал алюминий
Высота, м 5
Кнопка фиксации секций металлизированная
Пузырьковый уровень да
Е-градуировка да
Миллиметровая шкала да
Масса, кг 1.2
