Комплект - оптический нивелир RGK C-24, рейка RGK TS-7 и штатив S6-N, 752459

(0)

Код: 95885

Печать

Артикул 752459
Гарантия 3 года
Госреестр № 71053-18

Диаметр объектива, мм40
Увеличение, х24
Разрешение измерений, "4
Точность [СКО на 1 км двойного хода], мм2
Изображениепрямое
Длина зрительной трубы, мм215
Диапазон работы компенсатора, '15
Вес устройства, кг1,7

Описание

Оптический нивелир RGK C-24, рейка RGK TS-7 и штатив S6-N — комплект измерительных приборов для геодезических, инженерных, дорожных и строительных работ. Совместное применение инструментов и принадлежностей из набора обеспечивает удобство эксплуатации и высокую точность результата.

Ключевые особенности

Хорошо считываемая разметка.
Минимальная погрешность измерений.
Удобство хранения и транспортировки.
Надежная конструкция.
Высокая степень пылевлагозащиты.
Заметная контрастная расцветка.

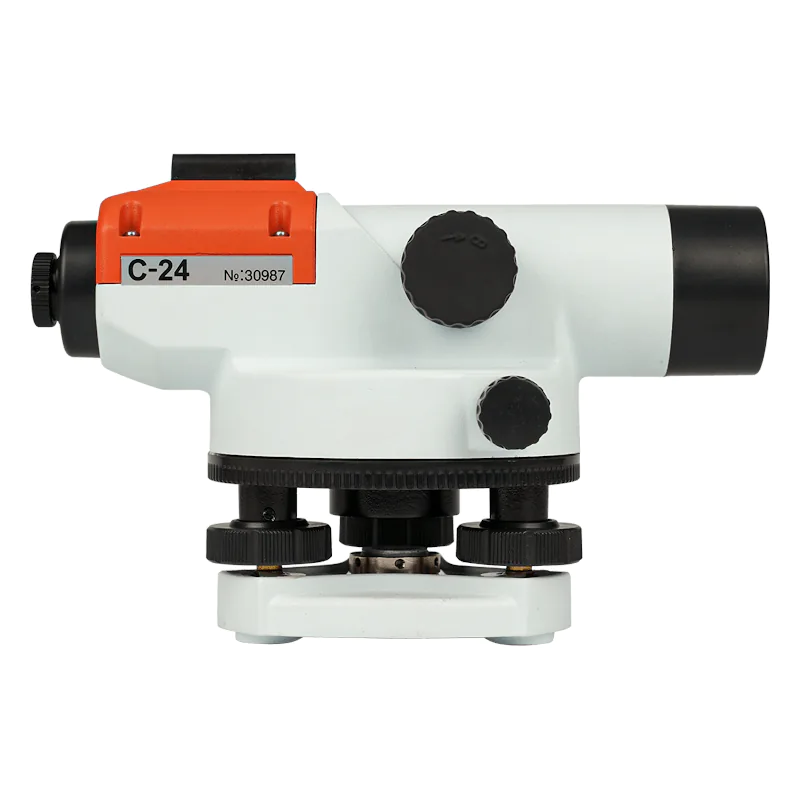

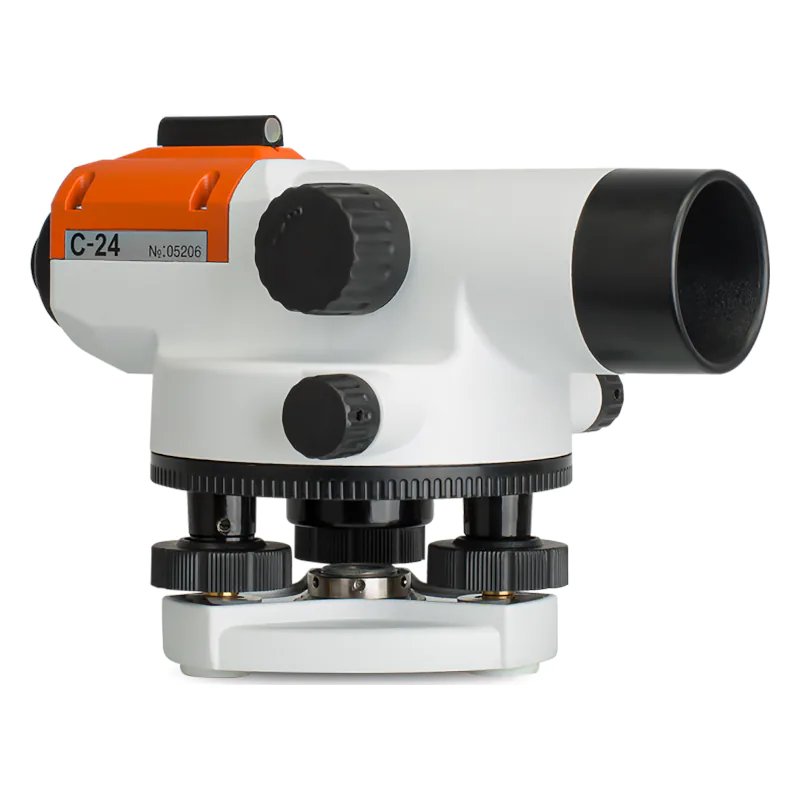

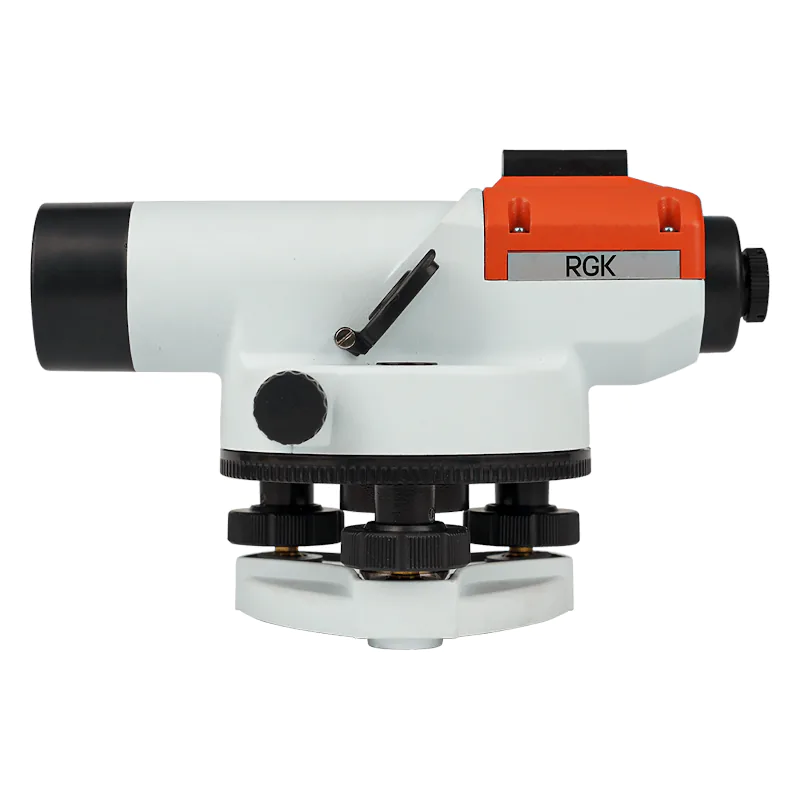

Возможности RGK C-24

Оптический нивелир используется для измерений, связанных с определением разности высот между точками на плоскости, закладки фундамента, заливки пола, составления геодезического плана участка и других работ. Компенсатор имеет диапазон выравнивания 15', гасит колебания, вызванные порывами ветра, вибрацией инструмента или техники на стройплощадке, транспортом на дороге, сглаживает неровности грунта под штативом.

Прибор оснащен качественной оптикой, которая обеспечивает 24-кратное увеличение изображения. Минимальное значение фокусного расстояния составляет 20 см. Нивелир RGK C-24 подходит для работы как в небольшом помещении, так и на открытом участке. Показатель средней квадратической ошибки на 1 км двойного хода не превышает 2 мм.

Удобство конструкции нивелира

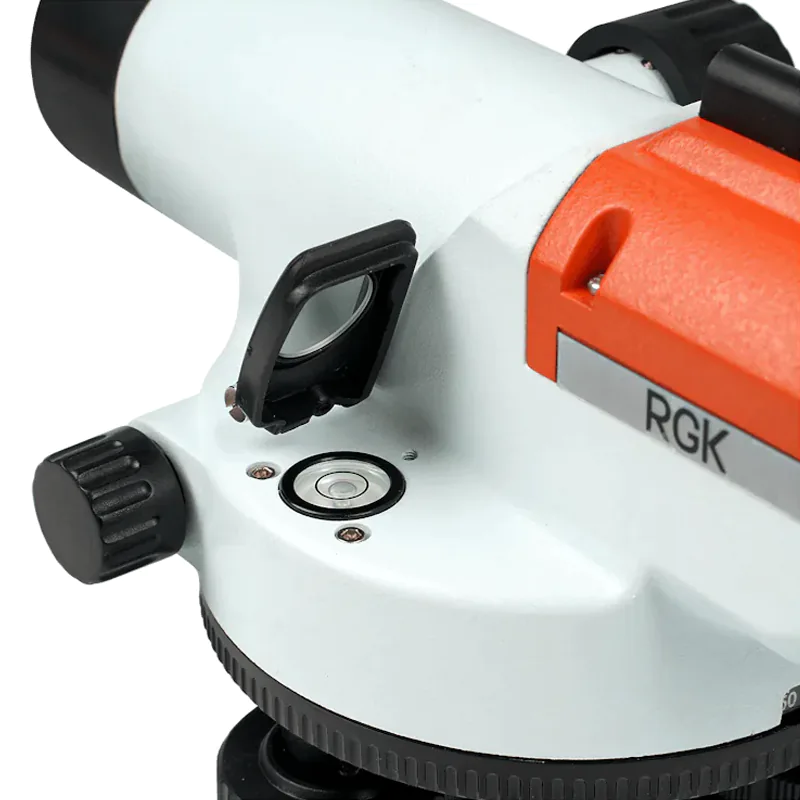

Прибор прост и удобен в эксплуатации. Выравнивание относительно горизонта, наводка и фокусировка осуществляются с помощью винтов, которые поворачиваются плавно без усилий. Боковое зеркальце упрощает отслеживание круглого уровня.

Благодаря просветляющему покрытию прямое изображение в зрительной трубе остается четким и ярким, оптика сохраняет прозрачность при температуре от -20 до +50 градусов. Металлический корпус устойчив к механическим повреждениям. Строительная пыль и дождь не портят оборудование высокого IPX6 класса герметичности.

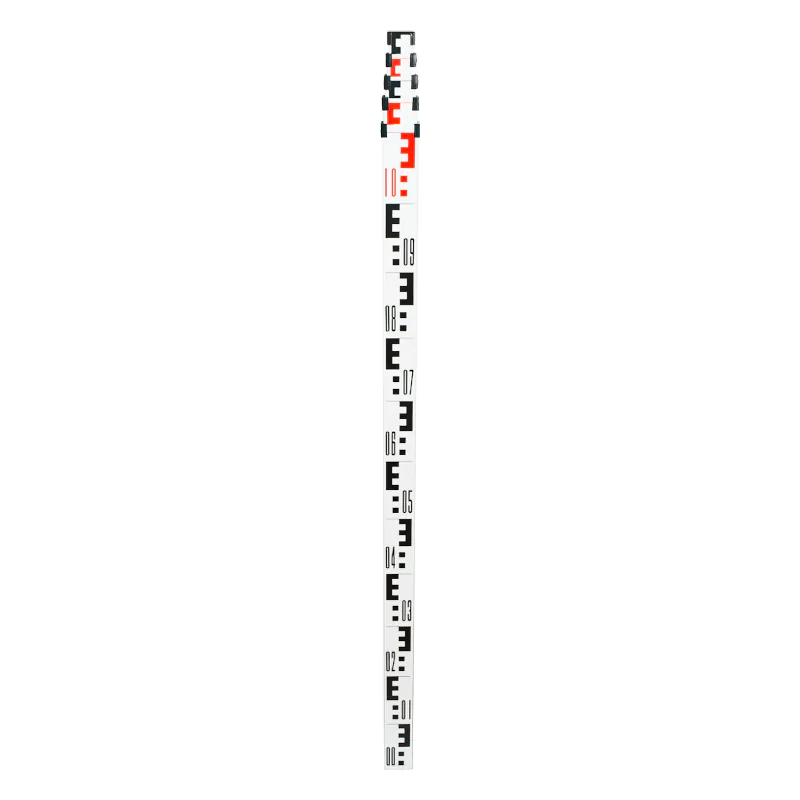

Достоинства рейки RGK TS-7

Алюминиевая рейка имеет телескопическую конструкцию. Ее можно разложить до длины 7 метров. На одну сторону нанесена Е-шкала, на другую — миллиметровая. Погрешность измерений не превышает 1 мм. Пузырьковый уровень упрощает выравнивание инструмента. Нивелирная рейка используется для определения разности в уровнях. Металлическая кнопка фиксации секций удобна для переноса результатов и работы с одинаковыми высотами.

Преимущества геодезического штатива

Тренога выполнена из алюминия, оснащена стойками, выдвигающимися до высоты 170 см, и плоской площадкой. Штатив RGK S6-N используется для надежного крепления оптического нивелира. Для фиксации стоек на нужной высоте имеются винты. Ножки снабжены острыми наконечниками и упорами для установки в грунт.

Удобство и безопасность эксплуатации

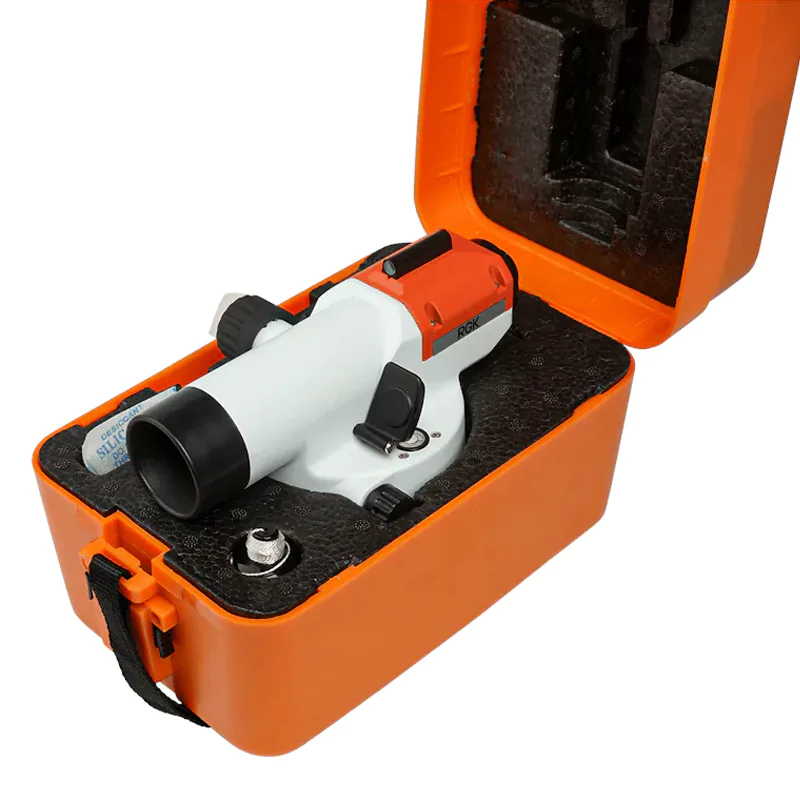

Использование контрастного сочетания оранжевого и белого цветов в оформлении нивелира, штатива и рейки делает оборудование заметным, а работу на объекте более безопасной. Легкий и компактный нивелир поставляется в чемодане с ложементом в комплекте с нитяным отвесом и юстировочным набором. Треногу можно сложить и зафиксировать ремнем для удобства транспортировки. Для хранения телескопической рейки есть чехол с регулируемым наплечным ремнем.

Характеристки Смотреть все Все

Общие
Точность, мм/м ± 0.002
Увеличение 24x
Тип компенсатора воздушный
Госреестр № 71053-18
Функции и особенности
Внесен в госреестр да
Высокоточные нет
Штатив в комплекте да
Прочее
Серия C
Габариты и вес
Вес нетто, кг 1.7
Единица товара Штука
Вес упакованного товара, кг 7.51
Габариты упакованного товара, мм 1300 x 275 x 365

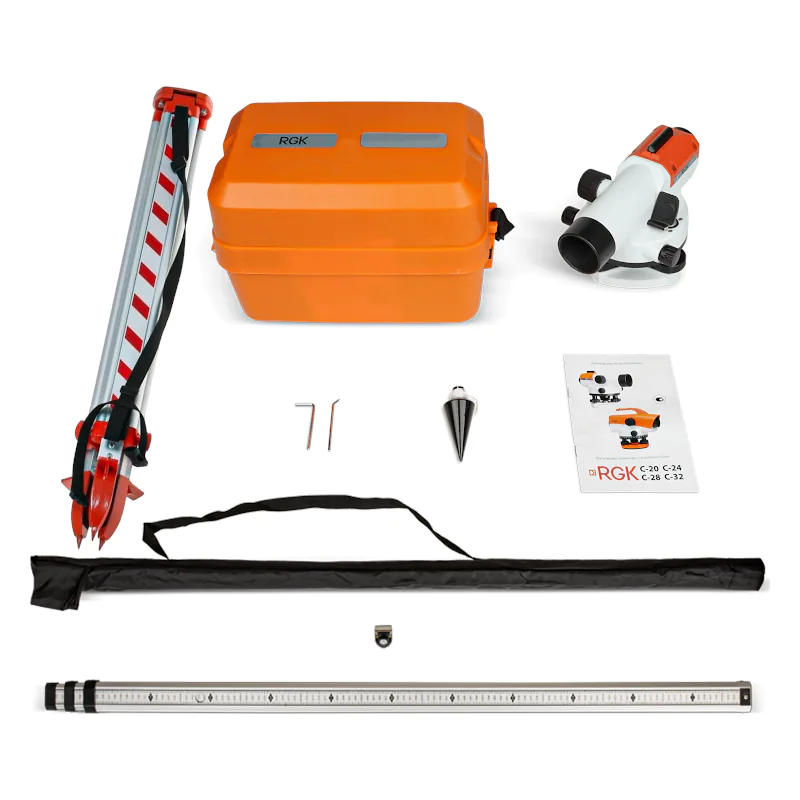

Комплектация

Оптический нивелир RGK C-24
Нитяной отвес
Юстировочный набор
Руководство по эксплуатации
Кейс для переноски устройства
Штатив для нивелиров RGK S6-N
Ремень для транспортировки штатива
Рейка навелирная RGK TS-7
Пузырьковый уровень
Сумка для переноски рейки

Сертификаты

Характеристики таб

Оптический нивелир RGK C-24
Увеличение	24x
Точность, мм	2.0
Компенсатор	воздушный
Диаметр объектива, мм	40
Разрешение	4"
Угол поля зрения	1°25'
Минимальное фокусное расстояние, м	0.2
Коэффициент дальномера	1:100
Постоянная поправка дальномера	0
Длина зрительной трубы, мм	215
Изображение	прямое
Просветленная оптика	да
Диапазон работы компенсатора	±15'
Точность компенсатора	нет данных
Крепление на штатив	да
Прочее	диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги	IPX6
Диапазон рабочей температуры	от -20° до +50°С
Температура хранения	от -40° до +50°С
Вес, кг	1.7
Штатив RGK S6-N
Применение	для оптических нивелиров
Материал	алюминий
Зажимы	винты
Площадка	плоская
Резьбовое соединение	5/8”
Высота (в разобранном состоянии), м	до 1,7
Высота (в собранном состоянии), м	0,96
Масса, кг	3
Рейка RGK TS-7
Применение	для оптических нивелиров
Тип	телескопическая
Материал	алюминий
Высота, м	7
Кнопка фиксации секций	металлизированная
Пузырьковый уровень	да
Е-градуировка	да
Миллиметровая шкала	да
Масса, кг	1.5
