Комплект - оптический нивелир RGK N-24, рейка AMO S3 и штатив S6-N, 778275

(0)

Код: 94965

Печать

Артикул 778275
Гарантия 25 лет
Госреестр № 80339-20

Диаметр объектива, мм32
Увеличение, х24
Разрешение измерений, "4
Точность [СКО на 1 км двойного хода], мм2
Изображениепрямое
Длина зрительной трубы, мм215
Диапазон работы компенсатора, '15
Вес устройства, кг1,7

Описание Характеристики Сопутствующие товары

Описание

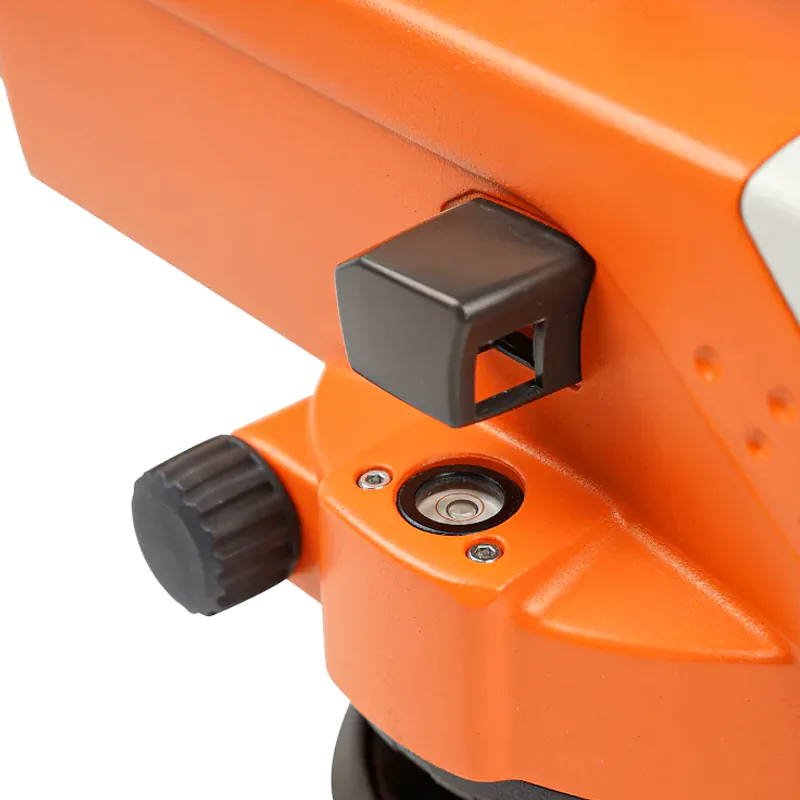

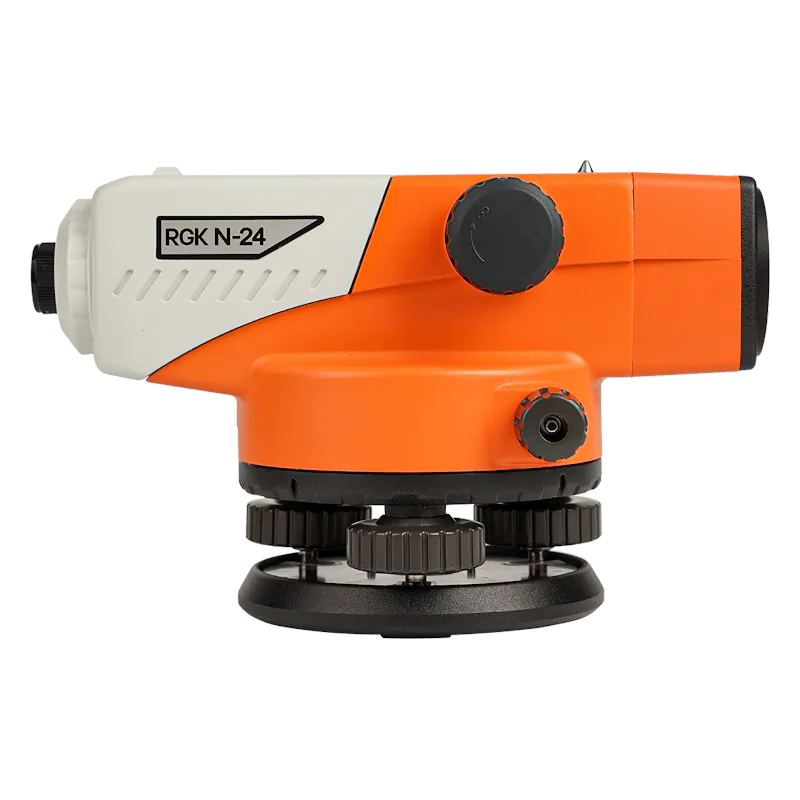

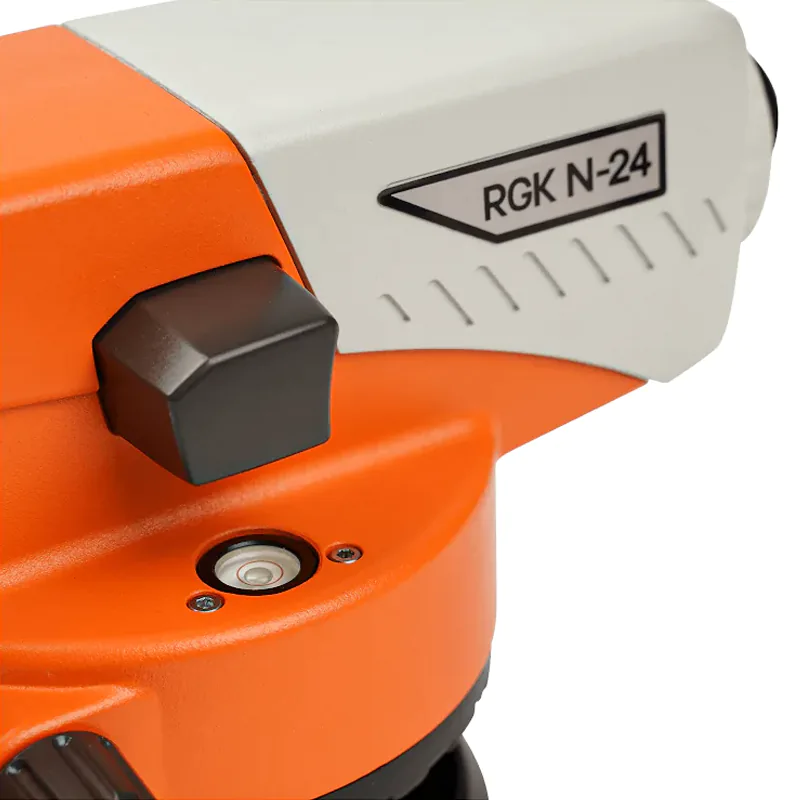

Оптический нивелир RGK N-24

Оптический нивелир RGK N-24 позволяет увеличивать изображение до 24 раз, а минимальное фокусное расстояние в 20 см позволит работать в тесных помещениях. Профессиональный компенсатор с магнитным демпфером быстро гасит вибрации для использования прибора вблизи автомобильных дорог или железнодорожных путей. Модель поставляется в пластиковом чемодане.

Ключевые особенности

Рабочий диапазон компенсатора – ± 15'.
СКО на 1 км двойного хода – 2 мм.
Степень защиты – IPX6.
Резьба на штатив – 5/8 ".
Винты для плавного и точного наведения прибора на цель.
Внесен в Госреестр.

Возможности работы RGK N-24

В оптическом нивелире установлен компенсатор с магнитным демпфером, который сглаживает вибрации за 2-3 с, в отличие от воздушного, где на стабилизацию изображения уходит 4-5 с. Это позволит работать как в ветреный день, так и рядом со строительной площадкой.

Среднеквадратичная ошибка составляет 2 мм на 1 км двойного хода. Этого достаточно для нивелирования при прокладке трубопроводов, проведении инженерных изысканий, а также изменения ландшафта.

Достоинства конструкции

Нивелир рассчитан на широкий диапазон температур. Прибор работает как зимой в - 40 °C, так и летом при + 50 °C.

Герметичный корпус геодезического нивелира RGK N-24 не пропустит грязи или влаги внутрь. За счет этого прибор подходит для применения в условиях строительной пыли или повышенной влажности.

Комплектация

Для бережной очистки оптики есть салфетка, а для защиты от царапин предусмотрена крышка. А чтобы предотвратить механические повреждения прибор перевозится в кейсе.

В набор поставки также входит нитяной отвес. Он представляет собой утяжелитель в форме конуса, который подвешивается за веревку к штативу. За счет этого вам будет проще установить нивелир в нужное место.

Помимо этого, в комплекте идет юстировочная шпилька. Она нужна для подготовки модели к работе.

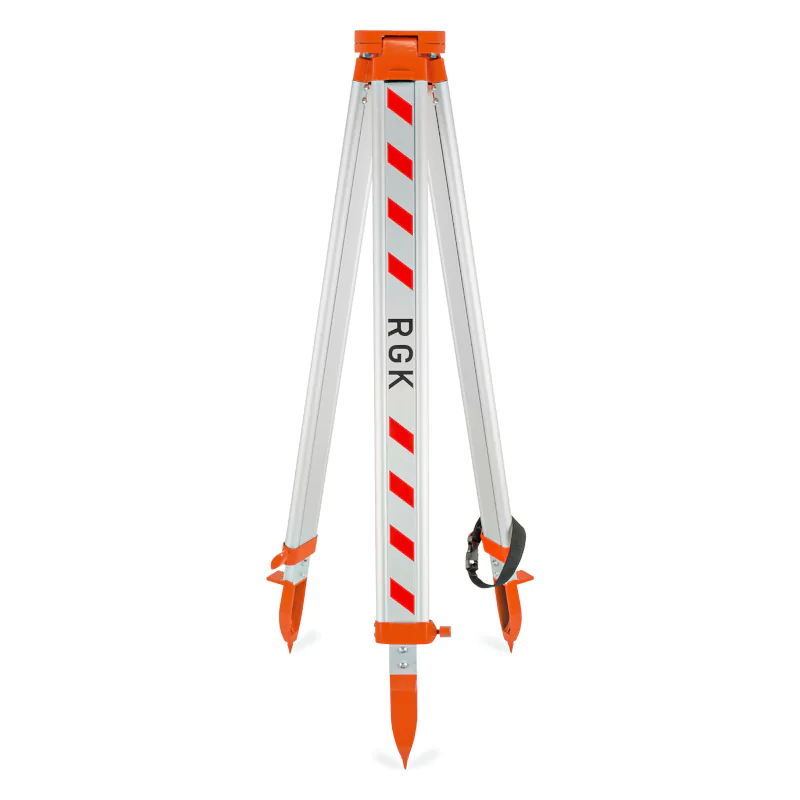

Штатив нивелирный RGK S6-N

Штатив RGK S6-N с плоской площадкой предназначен для установки оптических нивелиров и другого оборудования на высоте до 170 см.

Технические особенности

Телескопические стойки фиксируются при помощи винтового механизма.
Такой метод обеспечивает надежность и стабильность установки.
Ножки оборудованы прочными площадками-упорами, которые позволяют глубоко углубить заостренные наконечники даже в рыхлый грунт, обеспечивая надёжность установки прибора на геодезическом штативе.

Повышенная заметность

Некоторые элементы конструкции окрашены в яркий оранжевый цвет, а на стойки нанесены контрастные полосы. Такое оформление делает треногу более заметной и повышает безопасность работ на стройплощадке.

Складная конструкция

В сложенном состоянии эта модель не занимает много места и стягивается ремнем, что упрощает перевозку в салоне автомобиля или общественного транспорта.

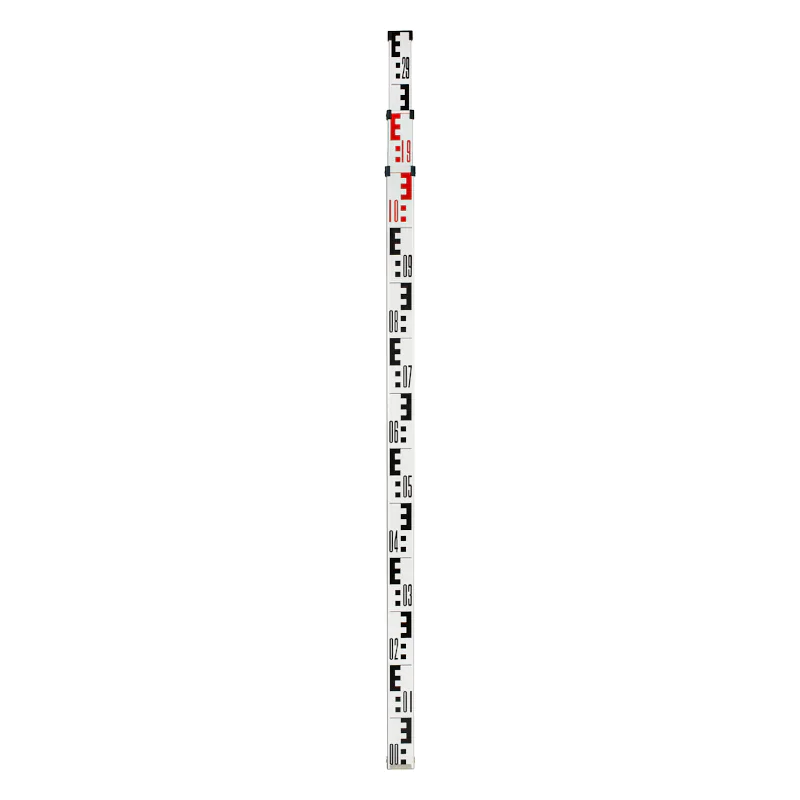

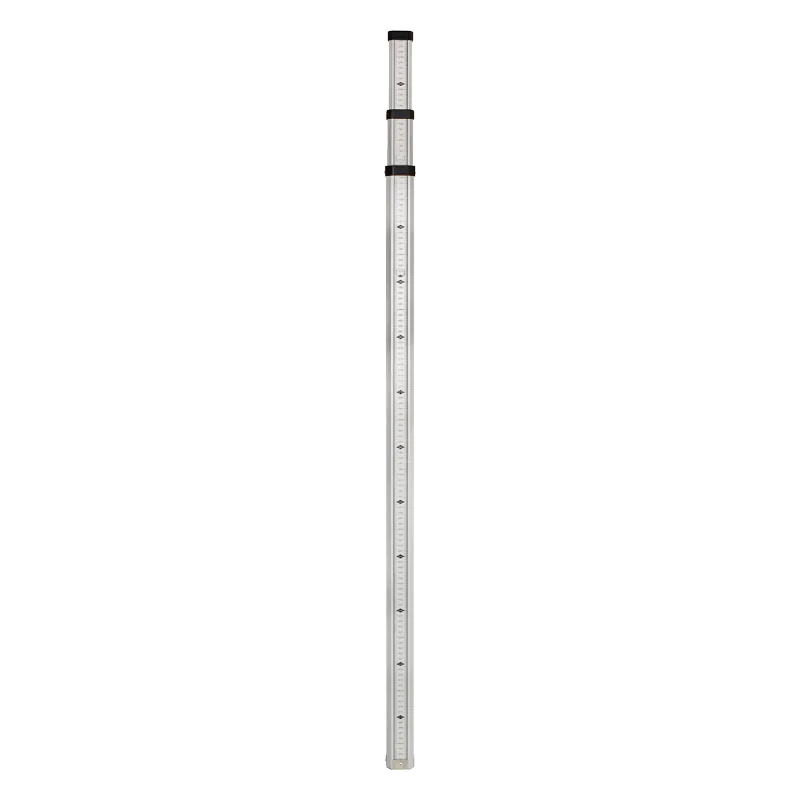

Рейка нивелирная AMO S3

Рейка нивелирная AMO S3 обладает телескопической конструкцией из 3 последовательно выдвигаемых секций. С помощью рейки вы сможете получить результаты с точностью до 1 мм, благодаря наличию, кроме Е-градуированной, еще и миллиметровой шкалы. Для достижения максимально вертикального положения рейка оснащена пузырьковым уровнем.

Особенности рейки

Телескопический тип конструкции;
2 шкалы: Е-градуированная и миллиметровая;
Встроенный пузырьковый уровень;
Максимальная высота 3 м;
Вес около 1 кг;
Кнопка, фиксирующая положение секций.

Преимущества S3

Использование рейки телескопической AMO S3 для определения перепада высот при заливке фундамента для многоквартирного дома, выравнивании земельного участка, строительстве автодороги очень удобно, благодаря телескопической конструкции и максимальной высоте выдвижения секций - 3 м.

В корпус рейки встроена специальная блокирующая кнопка, позволяющая надежно зафиксировать положение рейки на определенной высоте, что очень удобно для переноса результатов измерений в проекты, а также при работе с однородными высотами.

Вес менее 1 кг в совокупности с длиной в сложенном виде чуть более 1 м позволяет удобно транспортировать рейку, для чего в комплекте предусмотрен удобный чехол с регулируемым ремнем.

Характеристки Смотреть все Все

Общие
Точность, мм/м ± 0.002
Увеличение 24x
Тип компенсатора магнитный
Госреестр № 80339-20
Функции и особенности
Поверка нет
Внесен в госреестр да
Высокоточные нет
Штатив в комплекте да
Прочее
Серия N
Габариты и вес
Габариты без упаковки, мм 215 x 130 x 135
Вес нетто, кг 1.7
Единица товара Штука
Вес упакованного товара, кг 7.32
Габариты упакованного товара, мм 1200 x 275 x 345

Комплектация

Оптический нивелир RGK N-24
Нитяной отвес
Юстировочный набор
Крышка объектива
Салфетка
Руководство по эксплуатации
Кейс для переноски устройства
Штатив для нивелиров RGK S6-N
Ремень для транспортировки штатива
Рейка навелирная AMO S3
Пузырьковый уровень
Сумка для переноски рейки

Сертификаты

Характеристики таб

Оптический нивелир RGK N-24
Увеличение	24x
Точность, мм	2.0
Компенсатор	маятниковый с магнитным демпфером
Диаметр объектива, мм	32
Разрешение	4"
Угол поля зрения	1°25'
Минимальное фокусное расстояние, м	0.2
Коэффициент дальномера	1:100
Постоянная поправка дальномера	0
Длина зрительной трубы, мм	215
Изображение	прямое
Просветленная оптика	да
Диапазон работы компенсатора	±15'
Точность компенсатора	нет данных
Крепление на штатив	да
Прочее	диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги	IPX6
Диапазон рабочей температуры	от -40° до +50°С
Температура хранения	от -40° до +50°С
Размеры, мм	215 x 130 x 135
Вес, кг	1.7
Штатив RGK S6-N
Применение	для оптических нивелиров
Материал	алюминий
Зажимы	винты
Площадка	плоская
Резьбовое соединение	5/8”
Высота (в разобранном состоянии), м	до 1,7
Высота (в собранном состоянии), м	0,96
Масса, кг	3
Рейка AMO S3
Тип	телескопическая
Материал	алюминий
Высота, м	3
Кнопка фиксации секций	металлизированная
Пузырьковый уровень	да
Е-градуировка	да
Миллиметровая шкала	да
Масса, кг	1.0
