Комплект - оптический нивелир RGK C-28, рейка AMO S4 и штатив S6-N, 752282

RGK
(0)
Код: 95888
Печать
  • Артикул 752282
  • Гарантия 3 года
  • Госреестр № 71053-18
  • Диаметр объектива, мм40
  • Увеличение, х28
  • Разрешение измерений, "4
  • Точность [СКО на 1 км двойного хода], мм2
  • Изображениепрямое
  • Длина зрительной трубы, мм215
  • Диапазон работы компенсатора, '15
  • Вес устройства, кг1,7
Описание таб

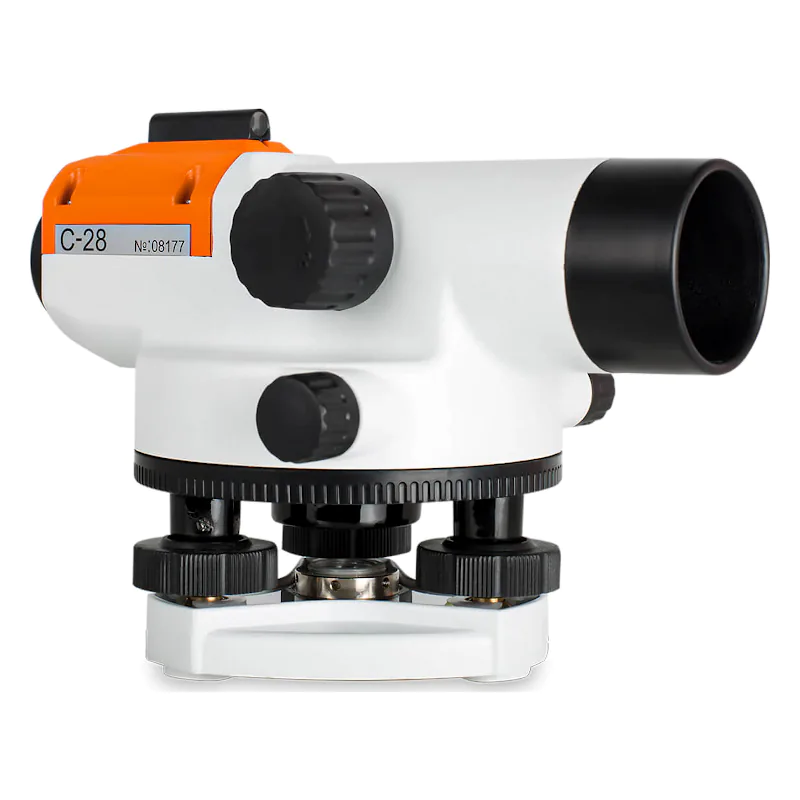

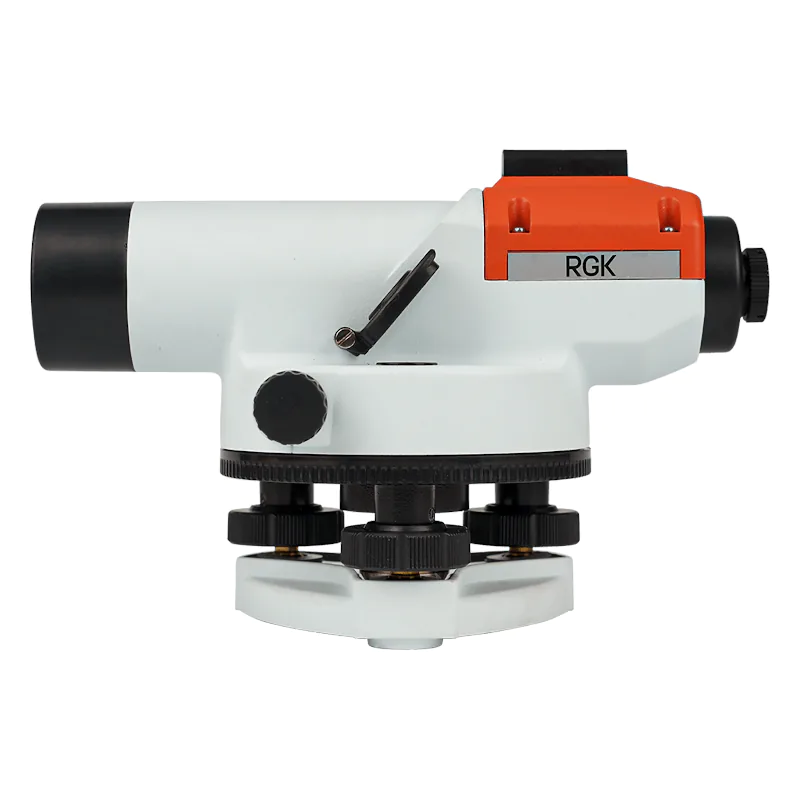

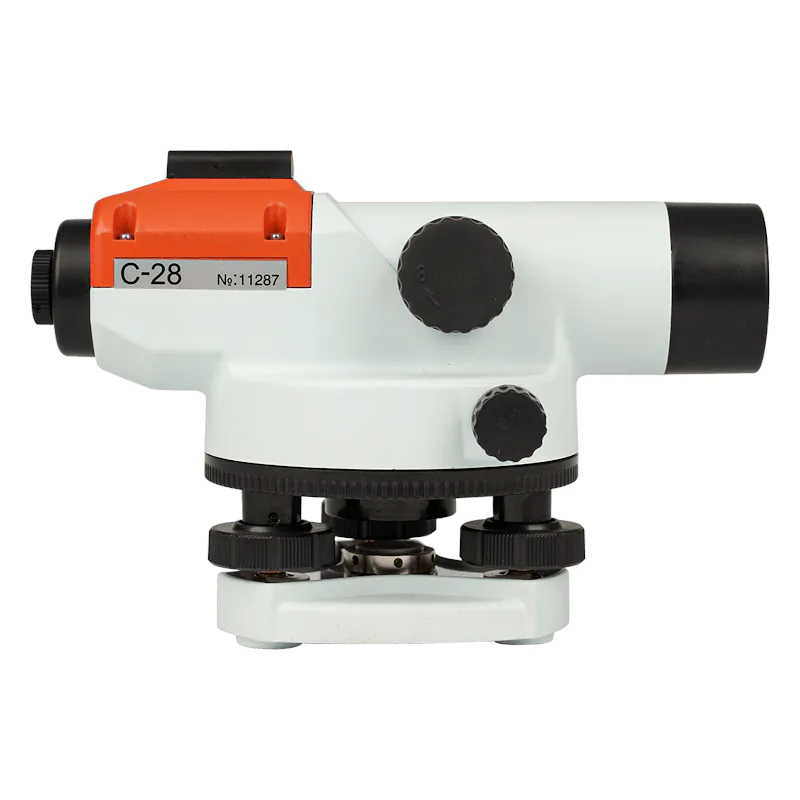

Оптический нивелир RGK C-28

Оптический нивелир RGK C-28 с СКО в 2 мм на 1 км двойного хода относится к классу точных приборов для выполнения геодезических задач. Изображение увеличивается до 28 раз. Поставляется в защитном чемодане с нитяным отвесом и юстировочным набором инструментов.

Ключевые особенности

  • Просветленная оптика с углом обзора 1°25' для комфортной работы.
  • Диапазон выравнивания компенсатора – ± 15'.
  • Диаметр горизонтального круга – 103 мм.
  • Винты для плавного и точного наведения прибора на цель.
  • Внесен в Госреестр.

Возможности работы RGK C-28

Минимальное фокусное расстояние составляет 0,2 м. Это позволит устанавливать прибор вблизи от объекта, что удобно во время работы в туннелях, шахтах и небольших помещениях.

В оптическом нивелире установлен встроенный маятниковый компенсатор с магнитным демпфером. Он выравнивает изображение в течение 2-3 с. Компенсатор справляется с колебаниями от сильных порывов ветра и вибрациями при установке прибора рядом с автомобильными или железными дорогами, а также около строительных площадок.

Достоинства конструкции

Оптический нивелир выдерживает широкий температурный диапазон. С ним можно работать как в жару до + 50 °C, так и на холоде при - 20 °C.

Степень защиты IPХ6 не допускает попадания пыли и влаги внутрь, что делает прибор подходящим для применения на улице. От механических повреждений геодезический нивелир RGK C-28 защищен корпусом из металла и прочного пластика.

Комплектация

С моделью поставляется нитяной отвес для правильной установки прибора в нужном месте. Для этого утяжелитель в форме конуса подвешивается к штативу за веревочку.

В комплект поставки также входит набор с шестигранниками. В наборе два юстировочных предмета.

Модель поставляется в чемодане. Он позволит хранить все мелкие принадлежности в одном месте и защитит оборудование от случайного повреждения.

Получить больше информации, ответов на интересующие вопросы, подробнее узнать об особенностях модели и купить туристический навигатор RGK NV-20 по выгодной цене можно в нашем розничном зале или интернет-магазине rgk-shop.ru.

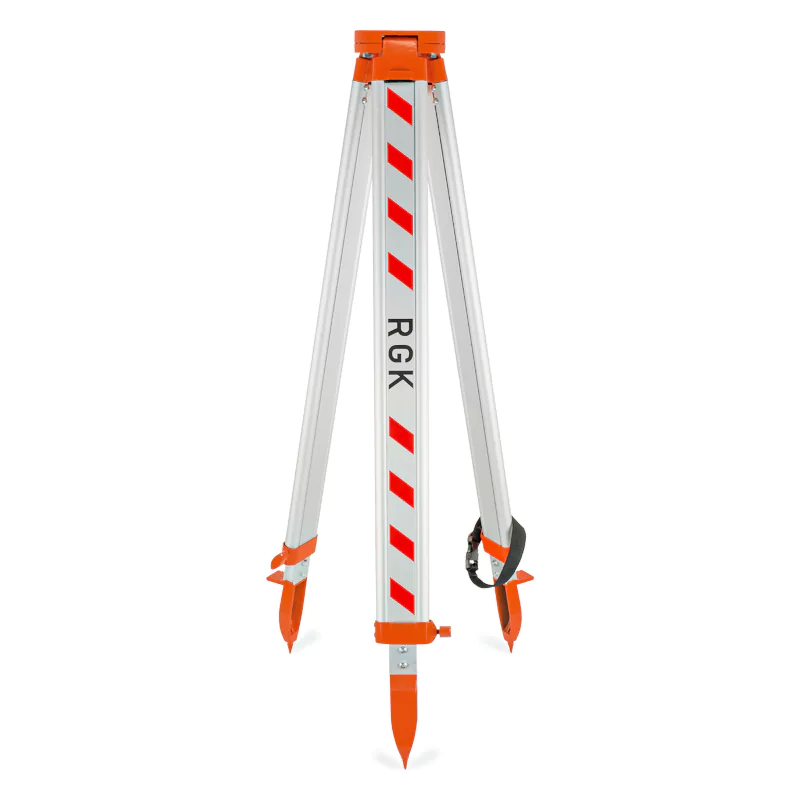

Штатив нивелирный RGK S6-N

Штатив RGK S6-N с плоской площадкой предназначен для установки оптических нивелиров и другого оборудования на высоте до 170 см.

Технические особенности

  • Телескопические стойки фиксируются при помощи винтового механизма.
  • Такой метод обеспечивает надежность и стабильность установки.
  • Ножки оборудованы прочными площадками-упорами, которые позволяют глубоко углубить заостренные наконечники даже в рыхлый грунт, обеспечивая надёжность установки прибора на геодезическом штативе.

Повышенная заметность

Некоторые элементы конструкции окрашены в яркий оранжевый цвет, а на стойки нанесены контрастные полосы. Такое оформление делает треногу более заметной и повышает безопасность работ на стройплощадке.

Складная конструкция

В сложенном состоянии эта модель не занимает много места и стягивается ремнем, что упрощает перевозку в салоне автомобиля или общественного транспорта.

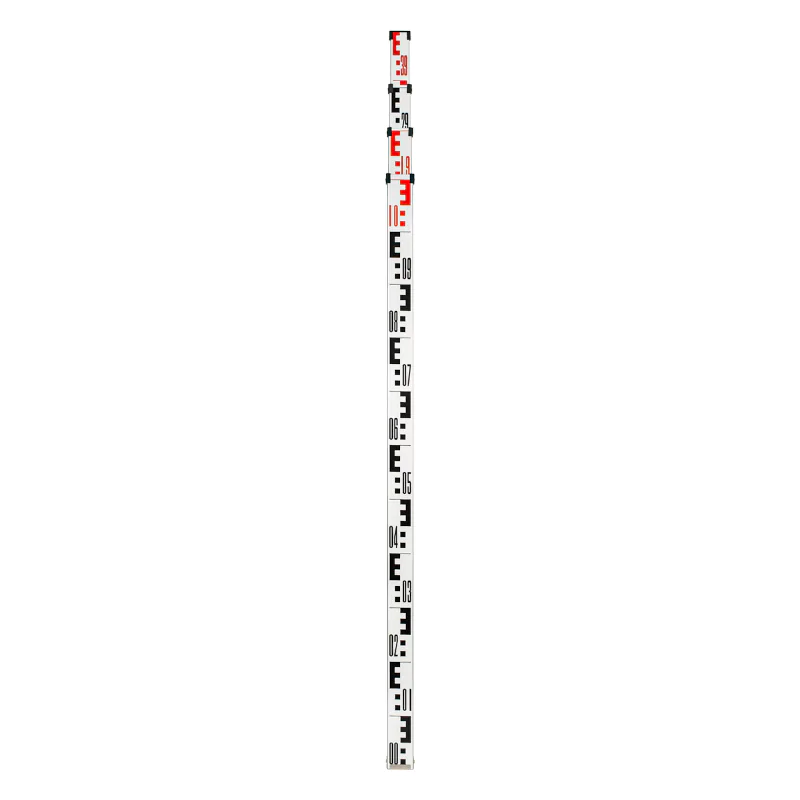

Рейка нивелирная AMO S4

Рейка нивелирная AMO S4 обладает телескопической конструкцией из 4 последовательно выдвигаемых секций. Наличие как Е-градуированной, так и миллиметровой шкалы позволяет получить результаты с точностью до 1 мм. Для достижения максимально вертикального положения рейка оснащена пузырьковым уровнем.

Особенности рейки

  • Телескопический тип конструкции;
  • 2 шкалы: Е-градуированная и миллиметровая;
  • Встроенный пузырьковый уровень;
  • Максимальная высота 4 м;
  • Вес чуть более 1 кг;
  • Кнопка, фиксирующая положение секций.

Преимущества S4

Специальная блокирующая кнопка позволяет надежно зафиксировать положение рейки телескопической AMO S4 на необходимой вам высоте, что очень полезно, например, для работы с проектными чертежами или однородными высотами.

Благодаря телескопической конструкции из 4 последовательно выдвигаемых секций на высоту до 4 м, рейка отлично подойдет при заливке фундамента многоквартирного дома, выравнивании земельного участка с большим перепадом высот и др.

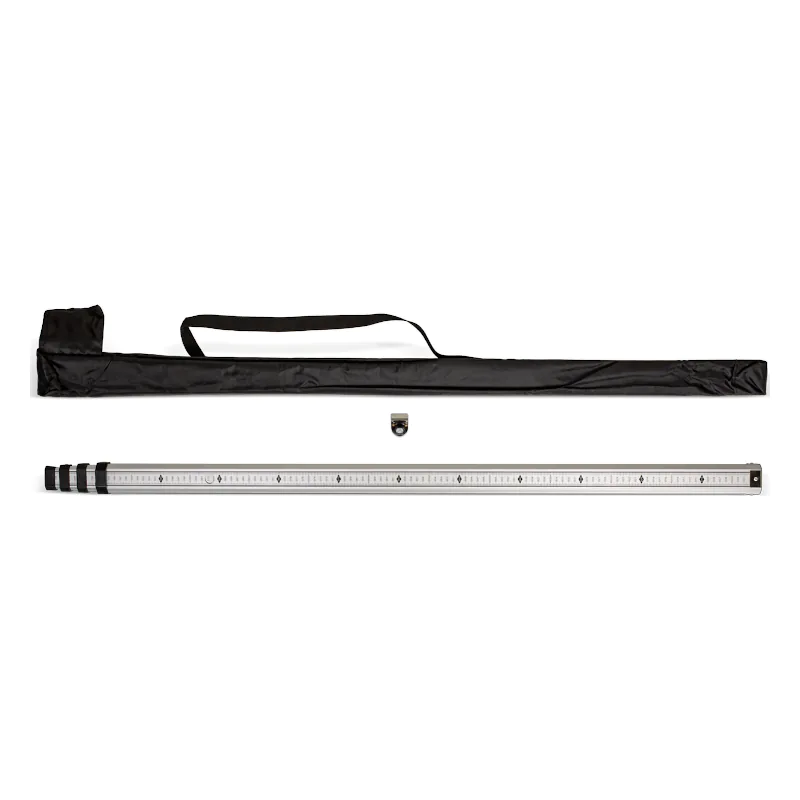

Для удобной транспортировки в комплекте поставляется чехол с регулируемым ремнем.

  • Общие
  • Точность, мм/м ± 0.002
  • Увеличение 28x
  • Тип компенсатора магнитный
  • Госреестр № 71053-18
  • Функции и особенности
  • Поверка нет
  • Внесен в госреестр да
  • Высокоточные нет
  • Штатив в комплекте да
  • Прочее
  • Серия C
  • Габариты и вес
  • Вес нетто, кг 1.7
  • Единица товара Штука
  • Вес упакованного товара, кг 7.12
  • Габариты упакованного товара, мм 1200 x 275 x 365

Комплектация

  • Оптический нивелир RGK C-28
  • Нитяной отвес
  • Юстировочный набор
  • Руководство по эксплуатации
  • Кейс для переноски устройства
  • Штатив для нивелиров RGK S6-N
  • Ремень для транспортировки штатива
  • Рейка навелирная AMO S4
  • Пузырьковый уровень
  • Сумка для переноски рейки

Сертификаты

Характеристики таб
Оптический нивелир RGK C-28
Увеличение 28x
Точность, мм 2.0
Компенсатор маятниковый с магнитным демпфером
Диаметр объектива, мм 40
Разрешение 4"
Угол поля зрения 1°25'
Минимальное фокусное расстояние, м 0.2
Коэффициент дальномера 1:100
Постоянная поправка дальномера 0
Длина зрительной трубы, мм 215
Изображение прямое
Просветленная оптика да
Диапазон работы компенсатора ±15'
Точность компенсатора нет данных
Крепление на штатив да
Прочее диаметр горизонтального круга - 103 мм цена деления горизонтального круга - 1° или 1 гон
Степень защиты от пыли и влаги IPX6
Диапазон рабочей температуры от -20° до +50°С
Температура хранения от -40° до +50°С
215 x 130 x 135
Вес, кг 1.7
Штатив RGK S6-N
Применение для оптических нивелиров
Материал алюминий
Зажимы винты
Площадка плоская
Резьбовое соединение 5/8”
Высота (в разобранном состоянии), м до 1,7
Высота (в собранном состоянии), м 0,96
Масса, кг 3
Рейка AMO S4
Тип телескопическая
Материал алюминий
Высота, м 4
Кнопка фиксации секций металлизированная
Пузырьковый уровень да
Е-градуировка да
Миллиметровая шкала да
Масса, кг 1.1
